KTM 250 SX 2005 - Handbuch (Seite 6)

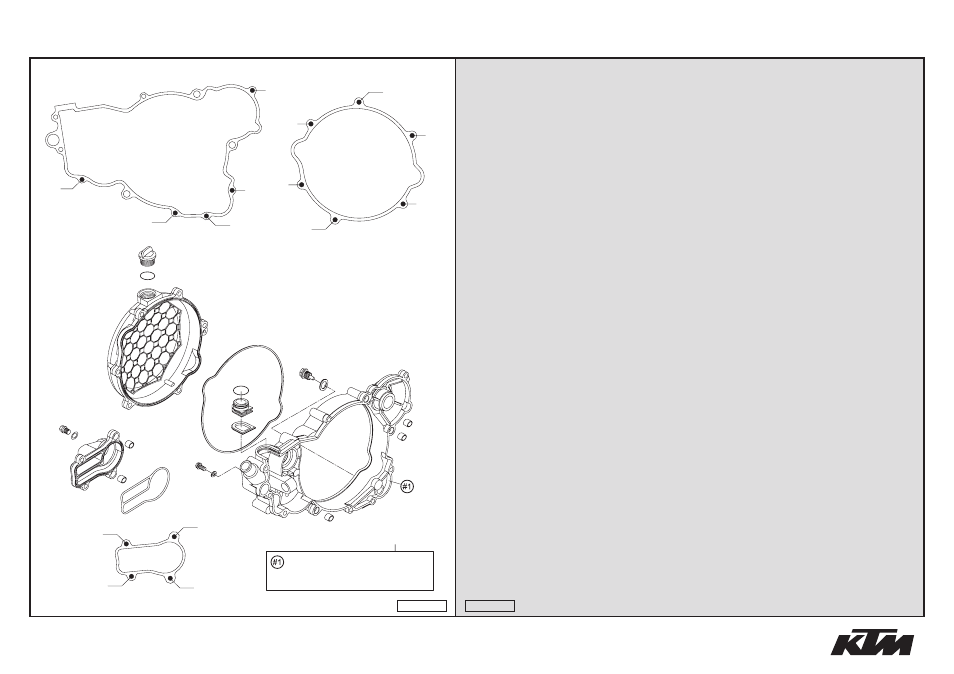

KUPPLUNGSDECKEL
»
CLUTCH COVER 250-300 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 548.30.001.044 KUPPL.ZWISCHENDECK.KPL. 03 INTERM. CLUTCH COVER CPL. 03 1
7 580.30.020.000 ÖLEINFÜLLSCHRAUBE M 24X3 PLUG M 24X3 1
8 0770 191015 O-RING 19,00X3,00 NBR O-RING 19,00X3,00 NBR 1
9 490.30.090.000 PASSHÜLSE 9,8 X 7 X 10 DOWEL 9,8 X 7 X 10 5
15 0910 100003 VERSCHL.SCHR.DIN0910-M 10X1 PLUG DIN0910-M 10X1 1
16 0603 100141 CU-DICHTRING DIN7603-10X14X1 COPPER GASKET DIN7603-10X14X1 1
21 580.30.021.000 ÖLABLASSCHRB.M.MAGNET M 12X1,5 OILDRAIN PLUG W.MAG. M 12X1,5 1
22 580.38.022.000 CU-DICHTRING DIN7603-12X18X1,5 CU-SEAL RING DIN7603-12X18X1,5 1
25 548.30.025.000 DICHT.KUPPL-AUS-DEC.250/300 03 GASKET F. CLU.COVER 250/300 03 1
26 548.30.026.000/98 KUPPLUNGSAUSSENDECKEL 03 CLUTCH COVER OUTSIDE 03 1
34 548.35.003.000 DICHTUNG WAPU-DECKEL 250 2003 GASKET WAPU-COVER 250 2003 1
35 548.35.001.000 WASSERPUMPENDECKEL 250/300 03 WATERPUMP COVER 250/300 03 1
37 546.37.107.000 DICHTELEMENT UNTEN SEALING ELEMENT BOTTOM 1
38 548.37.091.000 DICHTELEMENTTRÄGER 03 SEALING CARRIER 03 1
39 0770 021160 O-RING 18,72X2,62 0-RING 18,72X2,62 1
40 0603 061001 CU-DICHTRING DIN7603-6X10X1 CU-SEAL RING DIN7603-6X10X1 1
44 0015 060123 SK.BUNDSCHRAUBE M 6X12 SW=8 HH COLLAR SCREW M 6X12 WS=8 1
45 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 7
46 0015 060253 SK.BUNDSCHRAUBE M 6X25 SW=8 HH COLLAR SCREW M 6X25 WS=8 2
50 0015 060553 SK.BUNDSCHRAUBE M 6X55 SW=8 HH COLLAR SCREW M 6X55 WS=8 2
51 0015 060603 SK.BUNDSCHRAUBE M 6X60 SW=8 HH COLLAR SCREW M 6X60 WS=8 4
04-548.30.4
5
7
8
9
9
9
9
9
cl
cm
cp
cq
do
dp
dr
ds
dt
ep
ep
ep
ep ep
ep ep
eq
eq
fk
fk
fl
fl
fl
fl
1
bp
bq
ek
eo
+ 2x 546.37.096.000,
1x 580.30.010.000, 0625 160020,
0760 082472, 0760 193070
05-548.30.4
