Seite 8: Cylinder · cylinder head

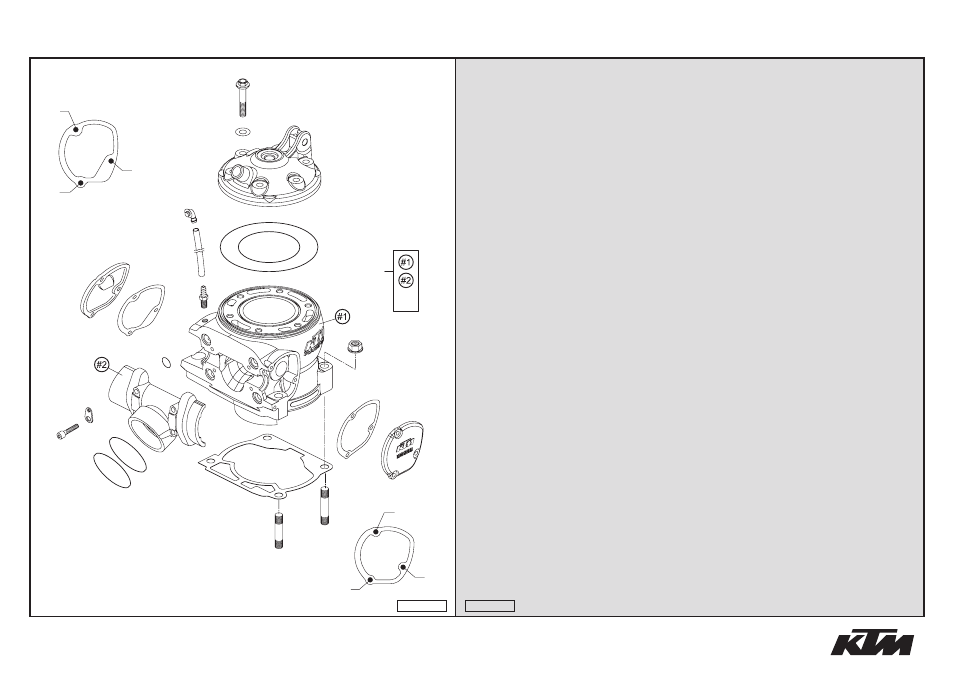

ZYLINDER · ZYLINDERKOPF
»
CYLINDER · CYLINDER HEAD
250-300 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
5
548.30.005.144
ZYLINDER KPL. M.FLANSCH 250 04
CYLINDER CPL. W. FLANGE 250 04
1
5
548.30.305.044
ZYLINDER KPL. M.FLANSCH 300 04
CYLINDER CPL. W. FLANGE 300 04
1
6*
548.30.006.200
ZYLINDERKOPF 250 SX "2509" 05
CYLINDER HEAD 250 SX "2509" 05
1
6
548.30.006.100
ZYLINDERKOPF 250 EXC "2508" 04
CYLINDER HEAD 250EXC "2508" 04
1
6
548.30.306.000
ZYLINDERKOPF 300 "3003" 04
CYLINDER HEAD 300 "3003" 04
1
7
547.37.007.000/98 STEUERUNGSDECKEL RECHTS 2001
CONTROL COVER R/S 2001
1
8
547.37.008.000
DICHTUNG FÜR STEUER.DECKEL RE.
GASKET FOR CONTROL COVER R/S
1
15
547.37.005.000/98 STEUERUNGSDECKEL LINKS 2001
CONTROL COVER L/S 2001
1
16
547.37.006.000
DICHTUNG FÜR STEUER.DECKEL LI.
GASKET FOR CONTROL COVER L/S
1
17
548.30.079.000
BUNDSCHRAUBE M 8X35 SW=13
COLLAR SCREW M 8X35 WS=13
6
18
565.30.080.000
CU-DICHTRING 8 X 16 X 1
CU-SEAL RING 8 X 16 X 1
6
20*
0770 760021
O-RING 76,00X2,00 VITON
O-RING 76,00X2,00 VITON
1
250
250
20*
0770 800021
O-RING 80,00X2,00 VITON
O-RING 80,00X2,00 VITON
1
300
300
21
0770 114020
O-RING 114,00X2,00 SILICON
O-RING 114,00X2,00 SILICONE
1
22
583.36.020.090
UNTERDRUCKANSCHLUSS M 6X1 ALU
VACUUM CONNECTION M 6X1
1
23
310.07.107.001
PVC-SCHLAUCH 6X9 MM PER METER
PVC-HOSE 6X9 MM PER METRE
0,30
24
503.03.089.000
WINKELSTÜCK '97
ANGEL PIECE '97
1
25
0835 100351
STIFTSCHRAUBE DIN0835-M10X35
STUD DIN0835-M10X35
2
26
0835 100403
STIFTSCHRAUBE DIN0835-M10X40
STUD DIN0835-M10X40
2
27
546.30.044.000
BUNDMUTTER M10 SW=13
COLLAR NUT M10 WS=13
4
30
548.30.030.002
DICHTUNG ZYLINDERFUSS 0,2MM 03
GASKET CYLINDER BASE 0,2MM 03
X
30
548.30.030.004
DICHTUNG ZYLINDERFUSS 0,4MM 03
GASKET CYLINDER BASE 0,4MM 03
X
30
548.30.030.005
DICHTUNG ZYLINDERFUSS 0,5MM 03
GASKET CYLINDER BASE 0,5MM 03
X
30
548.30.030.075
DICHTUNG ZYLINDERFU. 0,75MM 03
GASKET CYLINDER BASE 0,75MM 03
X
36
0770 116241
O-RING 11,3 X2,4 SILICON
O-RING 11,3 X2,4 SILICON
4
37
0770 440030
O-RING 44,00X3,00 VITON
O-RING 44,00X3,00 VITON
2
38
510.05.074.000
FEDERLASCHE
RETAINING PLATE
2
47
0912 060303
ISK.SCHRAUBE DIN 912 M6X30
AH SCREW DIN0912-M 6X30
4
50
0014 050123
SK.BUNDSCHRAUBE M 5X12 SW=6
HH COLLAR SCREW M 5X12 WS=6
6
05-548.30.3
7
5
7
8
6
bp
bq
br
bs
ck
cl
cm
cn
cq
cr
dk
dq
dr
dr
er
er
fk
fk
fk
fk
fk
fk
cp
co
ds
05-548.30.3
