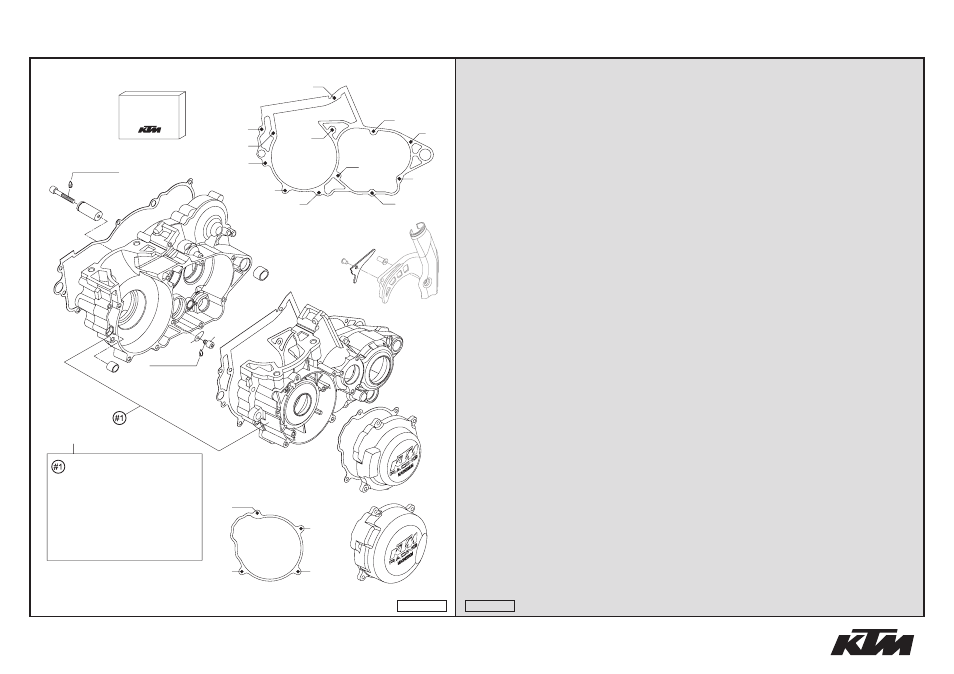

MOTORGEHÄUSE
»
ENGINE CASE 250-300 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 548.30.000.044 MOTORGEHÄUSE KPL. MIT LAGER 03 ENGINE CASE CPL. WITH BEAR. 03 1
2 548.30.002.000 ZÜNDUNGSDECKEL 250/300 04 IGNITION COVER 250/300 04 1
EXC+MXC EXC+MXC
3 548.30.002.100/98 ZÜNDUNGSDECKEL SX 250 03 IGNITION COVER SX 250 03 1
SX SX
4 548.30.040.000 ZÜNDUNGSDECKELDI. 250/300 03 IGNITI.COVER GASKET 250/300 03 1
18 590.33.018.000 LAGERZAPFEN 2000 BUSHING PIN 2000 1
19 0912 060083 ISK.SCHRAUBE DIN 912 M6X8 AH SCREW DIN0912-M 6X 8 1
20 0912 060404 ISK.SCHRAUBE DIN0912-M 6X40 A2 AH SCREW DIN0912-M 6X40 A2 1
26 548.30.024.000 KUPPLUNGSDECKELDICHTUNG 2003 CLUTCH COVER GASKET 2003 1
27 546.30.027.000 PASSBÜCHSE 13,8X11X12 DOWEL BUSHING 13,8X11X12 1
28 548.30.027.000 PASSHÜLSE 21X12 03 DOWEL 21X12 03 1
39 548.30.039.000 GEHÄUSEDICHTUNG 2003 ENGINE CASE GASKET 2003 1
47* 548.30.047.000 KETTENAUSFALLSCHUTZ 04 CHAIN FAIL. PROTECTION 04 1
49 546.34.049.000 HALTEBLECH RETAINING PLATE 1
54 0014 050163 SK.BUNDSCHRAUBE M 5X16 SW=6 HH COLLAR SCREW M 5X16 WS=6 4
60 0015 060403 SK.BUNDSCHRAUBE M 6X40 SW=8 HH COLLAR SCREW M 6X40 WS=8 9
63 0015 060553 SK.BUNDSCHRAUBE M 6X55 SW=8 HH COLLAR SCREW M 6X55 WS=8 2
64* 0015 060603 SK.BUNDSCHRAUBE M 6X60 SW=8 HH COLLAR SCREW M 6X60 WS=8 1
99 548.30.099.000 DICHTUNGSSATZ 250/300 2003 GASKET SET 250/300 2003 1
05-548.30.0
3
0625 062054, 0625 160040,
0625 062035, 0625 613742,
0625 068050, 0625 623204,
565.30.123.200, 546.37.098.100
1
2
4
bs
bs
bt
bt
ck
ck
cq
cr
cr
cs
cs
dt
et
et
fo fo
fo
fo
gk
gk
gk
gk
gk
gk
gk
gk
gk
gn
gn
jt
3
LOCTITE 243
+ 2x 546.32.095.000
LOCTITE 243
Dichtungssatz
Gasket-Set
+ LAGER
BEARINGS
go
er
05-548.30.0
