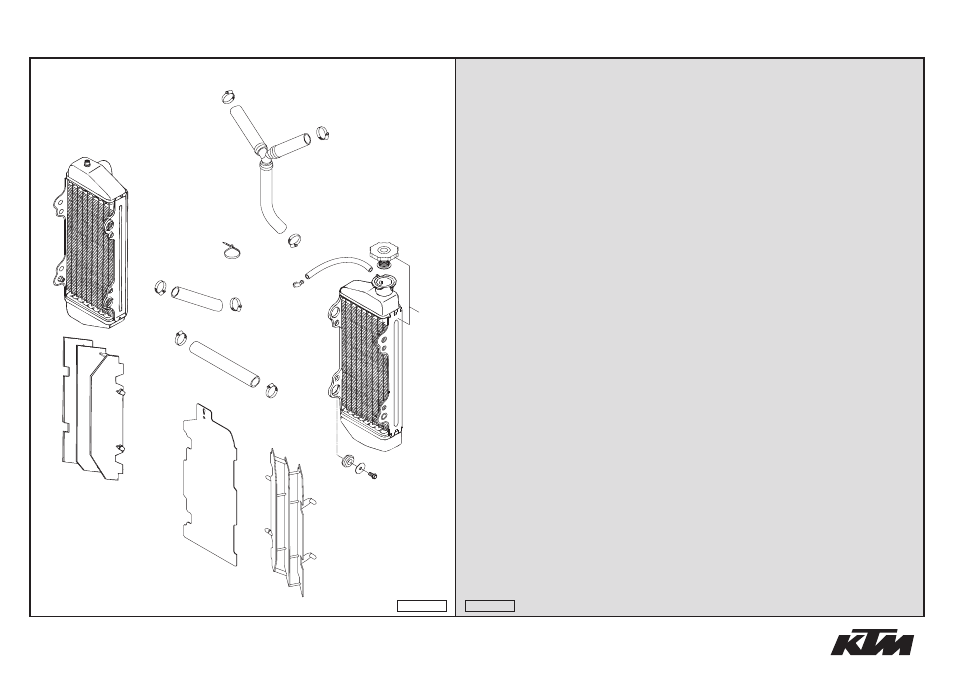

KÜHLSYSTEM
»
COOLING SYSTEM 250 SX, 300 MXC / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
7 503.35.007.000 KÜHLER LINKS NATUR (45286) '98 RADIATOR L/S NATURE (45286)'98 1
8 503.35.008.000 KÜHLER RECHTS NATUR (45285)'98 RADIATOR R/S NATURE (45285)'98 1
9 590.35.009.000 KÜHLERVERSCHLUSS 1,4 BAR 2003 RADIAT.CAP 20,3PSI (1,4BAR) 03 1
20 100.01.020.000 SCHLAUCHKLEMME GEMI 16-27 HOSE CLAMP GEMI 16-27 7
23 503.03.089.000 WINKELSTÜCK '97 ANGEL PIECE '97 1
24 310.07.107.001 PVC-SCHLAUCH 6X9 MM PER METER PVC-HOSE 6X9 MM PER METRE 0,14
25 565.35.025.001 KÜHLERSCHLAUCH 18X25 PER MET. RADIATOR HOSE 18X25 PER METRE 0,175
KÜHLER - KÜHLER RADIATOR - RADIATOR
26 548.35.026.000 KÜHLERSCHLAUCH MIT Y-STÜCK 03 RADIATOR HOSE INCL. Y-PART 03 1
27 548.35.027.000 KÜHLERSCHLAUCH 18X25X130 MM 03 RADIATOR HOSE 18X25X130 MM 03 1
WASSERPUMPE - KÜHLER WATER PUMP - RADIATOR
33 503.35.033.000 ABDECKUNG F.KÜHLER LI. SCHWARZ COVER FOR RADIATOR L/S BLACK X
FÜR WINTERBETRIEB FOR WINTER OPERATION
34 546.35.034.200 KÜHLERSCHUTZ LINKS FARBLOS '95 RAD. PROTECT.L/S COLORLESS '95 1
34* 546.35.034.200/04 KÜHLERSCHUTZ LINKS ORANGE RADIATOR PROTECTOR L/S ORANGE X
35 546.35.134.200 KÜHLERSCHUTZ RECHTS FARBLOS'95 RAD. PROTECT.R/S COLORLESS '95 1
35* 546.35.134.200/04 KÜHLERSCHUTZ RECHTS ORANGE RADIATOR PROTECTOR R/S ORANGE X
39 440.11.076.200 KABELBAND 200/3,6MM SCHWARZ CABLE TIE 200/3,6MM BLACK X
40 410.01.052.000 KABELTÜLLE D=12MM RUBBER SLEEVE D=12MM 4
41 0021 060003 SCHEIBE DIN 9021 A 6,4 WASHER DIN9021-A 6,4 4
42 0015 060123 SK.BUNDSCHRAUBE M 6X12 SW=8 HH COLLAR SCREW M 6X12 WS=8 4
05-548.35.0
21
7
8 9
ck
ck
ck
ck
ck
ck
ck
cn
co
cp
cq
cr
dn
do
dp
dt
ek
el em
05-548.35.0
