KTM 250 SX 2005 - Handbuch (Seite 15)

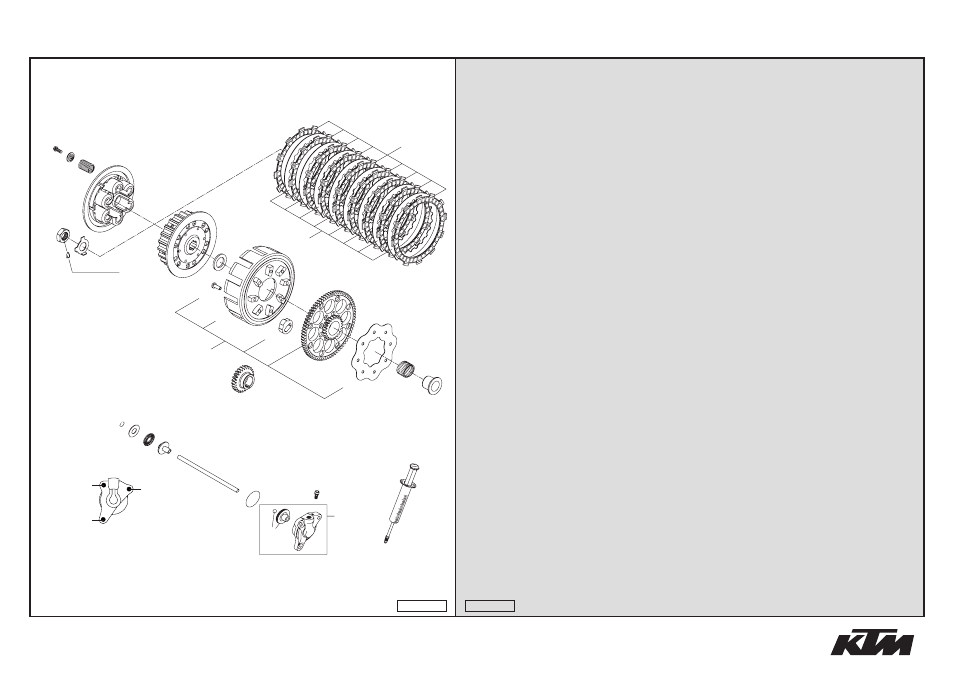

KUPPLUNG
»
CLUTCH 250-300 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 548.32.001.072 KUPPLUNGSKORB 72-Z KPL. 03 OUTER CLUTCH HUB 72-T CPL. 03 1
2 548.32.002.000 MITNEHMER 546/548 2003 INNER CLUTCH HUB 546/548 2003 1
3 546.32.003.000 DRUCKKAPPE 250-380 '98 PRESSURE CAP 250-380 '98 1
4 548.32.001.000 KUPPLUNGSKORB LOSE 2003 OUTER CLUTCH HUB LOOSE 2003 1
5 548.32.000.026 PRIMÄRZAHNRAD 26Z 2003 PRIMARY GEAR 26T 2003 1
8 581.32.081.000 FEDERTELLER 6,2 X 20 X 3,2 SPRING RETAINER 6,2 X 20 X 3,2 6
9* 548.32.080.000 KUPPLUNGSFEDER 2,5X43 8,75W CLUTCH SPRING 2,5X43 8,75T 6
11 548.32.011.000 BELAGLAMELLE FCC 04 LINING DISC FCC 04 9
12* 548.32.012.000 STAHLLAMELLE 1,2 MM STEEL DISC 1,2 MM 8
13 575.32.013.000 STÜTZSCHEIBE 22,2X35X3 GEHÄRT. SUPPORTWASHER 22,2X35X3 HARDE. 1
17 0936 181505 SK.MUTTER DIN0936-M18X1,5 RE. HEXAGON NUT DIN0936-M18X1,5 R. 1
18 565.32.018.000 SICHERUNGSBLECH LOCK WASHER 1
23 0733 060150 KUPPLUNGSNIET DIN7338- 6X15 CLUTCH RIVET DIN7338- 6X15 8
26 581.32.026.000 DÄMPFERELEMENT DAMPING ELEMENT 8
28 581.32.028.000 HALTEBLECH RETAINING PLATE 1
29 565.32.095.000 NADELKRANZ K 26X30X22 ZW.KSE NEEDLE BEARING K26X30X22ZW.KSE 1
30 503.32.070.000 INNENRING MIT BUND INNER RING WITH COLLAR 1
50 503.29.050.000 ENTLÜFT.SPRITZE HYDR. KUPPLUNG VENT INJEKTION HYDR. CLUTCH 1
52 546.37.097.200 AXIALLAGER AXK 1226 AXIAL NEEDLE BEARING AXK 1226 1
53 503.32.054.051 DRUCKPILZ 125-380 '98 PRESSURE PIECE 125-380 '98 1
54 548.32.054.000 DRUCKSTANGE 250 2003 PUSH ROD 250 2003 1
55 546.37.098.200 AXIALSCHEIBE AS1226 12X26X1 AXIAL WASHER AS1226 12X26X1 1
58 0993 012000 SPRENGRING DIN7993-RW12 CIRCLIP DIN7993-RW12 1
61 590.32.061.044 NEHMERZYLINDER KPL. 2003 OUTPUT CYLINDER CPL. 2003 1
64 547.32.064.000 ENTLÜFTUNGSCHR. MIT KAPPE BLEEDER SCREW WITH CAP 1
66 590.32.066.000 KOLBEN MIT O-RING UND KUGEL 03 PISTON WITH O-RING AND BALL 03 1
67 0770 300015 O-RING 30,00X1,50 NBR 70 O-RING 30,00X1,50 NBR 70 1
70 0015 060163 SK.BUNDSCHRAUBE M 6X16 SW=8 HH COLLAR SCREW M 6X16 WS=8 8
71 0015 060353 SK.BUNDSCHRAUBE M 6X35 SW=8 HH COLLAR SCREW M 6X35 WS=8 1
05-548.32.0
14
1
2
3 8
9
bl
bm
bn
br
bs
cn
cq
cs ct
dk
fk
fm
fn
fo
fp
fs
gl
go
gq
gr hk
hk
hk
hl
4
5
LOCTITE 243
05-548.32.0
