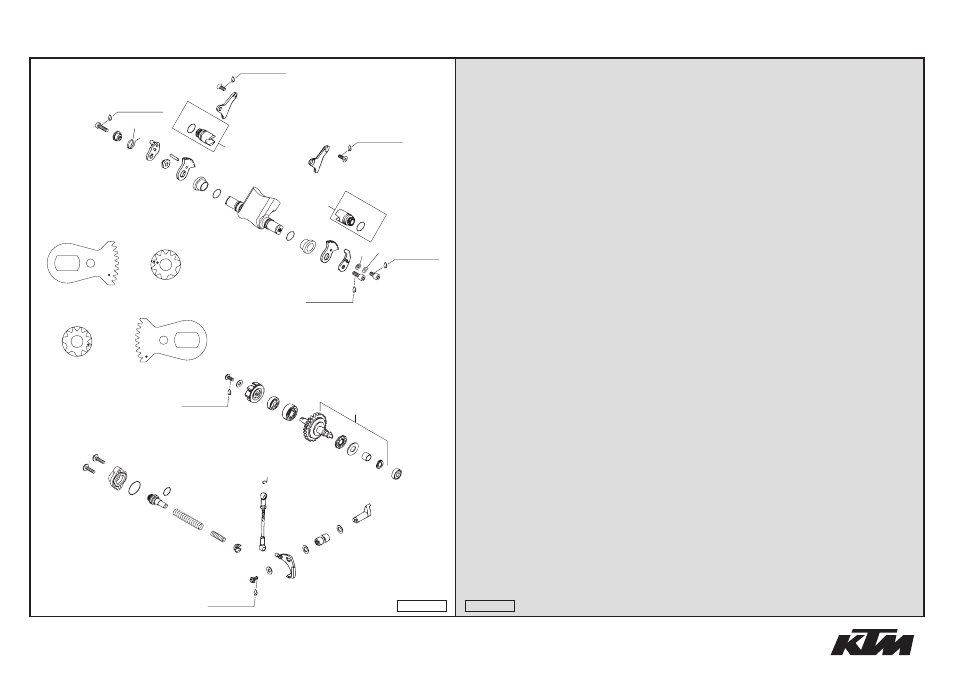

AUSLASSSTEUERUNG
»
EXHAUST CONTROL 250-300 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1* 0991 050102 SENKSCHR. DIN7991 M5X10 10.9 FLAT H.SCEW DIN7991-M5X10 10.9 4
2 546.37.062.000 HALTEBLECH RECHTS 250 RETAINING PLATE R/S 250 1
3 546.37.063.000 HALTEBLECH LINKS 250 RETAINING PLATE L/S 250 1
4 0770 160021 O-RING 16,00X2,00 VITON O-RING 16,00X2,00 VITON 2
5 546.37.061.444 STEUERW. KPL. LINKS "L" 250'96 CONTROL ROLLER L/S "L" 250'96 1
250 250
5 546.37.361.444 STEUERW. KPL.LI."L"300/360/380 CONTR.VALVE L/S "L"300/360/380 1
300 300
6 546.37.061.544 STEUERWALZE KPL. RECHTS 250'96 CONTROL ROLLER CPL. R/S 250'96 1
250 250
6 546.37.361.544 STEUERWALZE KPL.RE.300/360/380 CONTROL VALVE R/S 300/360/380 1
300 300
8 0007 050160 ZYLINDERSTIFT DIN 7-5X16MM(M6) CYLINDER PIN DIN 7-5X16MM (M6) 1
10 0912 060203 ISK.SCHRAUBE DIN 912 M6X20 AH SCREW DIN0912-M 6X20 1
11 546.37.067.000 FEDERHÜLSE SPRING SLEEVE 1
12 546.37.066.000 ÜBERLASTFEDER OVERLOAD SPRING 1
13 546.37.085.300 ANSCHLAGBLECH STEUERKLAPPE '92 RETAIN.PLATE CONTROL FLAP '92 1
14 546.37.065.000 EINSTELLHEBEL KPL.M.KUGELKOPF CONTROL LEVER WITH BALL TYPE 1
15 546.37.068.100 LAGERHÜLSE BUSHING SLEEVE 1
16 546.37.064.000 ZAHNSEGMENT RECHTS 250 GEAR SEGMENT R/S 250 1
16 546.37.364.000 ZAHNSEGMENT RECHTS 300 GEAR SEGMENT R/S 300 1
17 546.37.064.050 ZAHNSEGMENT LINKS 250 GEAR SEGMENT L/S 250 1
17 546.37.364.050 ZAHNSEGMENT LINKS 300 GEAR SEGMENT L/S 300 1
18 547.37.019.000 LAGERHÜLSE FÜR STEUERKLAPPE'97 BEAR. SLEEVE F.CONTROL FLAP'97 2
19 0770 150151 O-RING 15,00X1,50 VITON O-RING 15,00X1,50 VITON 2
20 548.37.020.000 STEUERKLAPPE "2507" 250 04 CONTROL CLAP "2507" 250 04 1
20 548.37.320.000 STEUERKLAPPE "3005" 300 04 CONTROL FLAP "3005" 300 04 1
21 0912 060163 ISK.SCHRAUBE DIN 912 M6X16 AH SCREW DIN0912-M 6X16 1
22 546.37.056.100 SCHEIBE 6,5X11X2 WASHER 6,5X11X2 1
23 0912 060083 ISK.SCHRAUBE DIN 912 M6X8 AH SCREW DIN0912-M 6X 8 1
25 0014 050123 SK.BUNDSCHRAUBE M 5X12 SW=6 HH COLLAR SCREW M 5X12 WS=6 2
26 0349 000050 SCHEIBE DIN7349-5X15X2 WASHER DIN7349-5X15X2 2
27 546.35.005.000 WASSERPUMPENRAD WATER PUMP WHEEL 1
28 0760 082472 WELLENDICHTRING 8X24X7 A DUO SHAFT SEAL RING 8X24X7 A DUO 1
29 0137 060003 FEDERSCHEIBE DIN 137 B 6 SPRING WASHER DIN0137-B 6 X
05-548.37.0
8
1
1
2
3
4
4
5
8
bk
6
bl
bm
bn
bo
bp
bq
br
bs
bs
bt
bt
ck
cl
cm
cn
cp
cp
cq
cq
cr
cs
ct
dk
dl
dq
ek
el
en
eo
ep
eq er
es
fk
fl
fl
fm
fn gk
gl
ZAHNSEGMENT LINKS
GEAR SEGMENT L / S
ZAHNSEGMENT RECHTS
GEAR SEGMENT R / S
STEUERWALZE LINKS
CONTROL SHAFT L / S
STEUERWALZE RECHTS
CONTROL SHAFT R / S
LOCTITE 243
LOCTITE 243
LOCTITE 243
LOCTITE 243
LOCTITE 243
LOCTITE 243
LOCTITE 243
05-548.37.0
