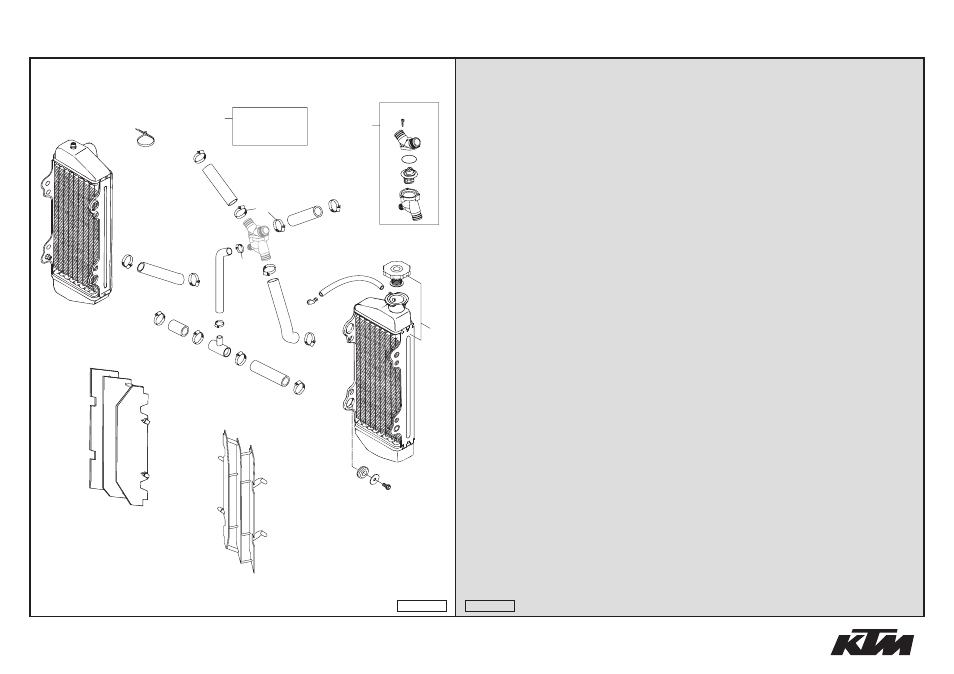

KÜHLSYSTEM
»
COOLING SYSTEM 250-300 EXC / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
7 503.35.007.000 KÜHLER LINKS NATUR (45286) '98 RADIATOR L/S NATURE (45286)'98 1
8 503.35.008.000 KÜHLER RECHTS NATUR (45285)'98 RADIATOR R/S NATURE (45285)'98 1
9 590.35.009.000 KÜHLERVERSCHLUSS 1,4 BAR 2003 RADIAT.CAP 20,3PSI (1,4BAR) 03 1
10 310.07.107.001 PVC-SCHLAUCH 6X9 MM PER METER PVC-HOSE 6X9 MM PER METRE 0,14
13 548.35.013.044 THERMOSTATGEHÄUSE KPL.55°C 04 THERMOSTAT 55°C CPL. 2004 1
15 0770 320020 O-RING 32,00X2,00 O-RING 32,00X2,00 1
16 0016 040183 SCHRAUBE FÜR KUNSTSTOFF D=4X18 SCREW FOR PLASTIC D=4X18 3
17 548.35.017.000 THERMOSTAT 55°C 2004 THERMOSTAT 55°C 2004 1
18 548.35.018.000 T-STÜCK 23/23/12,5 T-CONNECTOR 23/23/12,5 1
19 583.35.099.000 SCHLAUCHBINDER GEMI 10-16 HOSE CLAMP GEMI 10-16 2
20 100.01.020.000 SCHLAUCHKLEMME GEMI 16-27 HOSE CLAMP GEMI 16-27 12
23 503.03.089.000 WINKELSTÜCK '97 ANGEL PIECE '97 1
24 548.35.024.000 FORMSCHLAUCH 10X17 RADIATOR HOSE 10X17 1
25 565.35.025.001 KÜHLERSCHLAUCH 18X25 PER MET. RADIATOR HOSE 18X25 PER METRE 0,34
26 548.35.026.033 KÜHLERSCHLAUCH MIT THERM. 04 RADIATOR HOSE W. THERMOSTAT 04 1
27 548.35.027.000 KÜHLERSCHLAUCH 18X25X130 MM 03 RADIATOR HOSE 18X25X130 MM 03 1
WASSERPUMPE - KÜHLER WATER PUMP - RADIATOR
28 548.35.028.000 FORMSCHLAUCH 18X25 RADIATOR HOSE 18X25 1
34 546.35.034.200 KÜHLERSCHUTZ LINKS FARBLOS '95 RAD. PROTECT.L/S COLORLESS '95 1
34* 546.35.034.200/04 KÜHLERSCHUTZ LINKS ORANGE RADIATOR PROTECTOR L/S ORANGE X
35 546.35.134.200 KÜHLERSCHUTZ RECHTS FARBLOS'95 RAD. PROTECT.R/S COLORLESS '95 1
35* 546.35.134.200/04 KÜHLERSCHUTZ RECHTS ORANGE RADIATOR PROTECTOR R/S ORANGE X
39 440.11.076.200 KABELBAND 200/3,6MM SCHWARZ CABLE TIE 200/3,6MM BLACK X
40 410.01.052.000 KABELTÜLLE D=12MM RUBBER SLEEVE D=12MM 4
41 0021 060003 SCHEIBE DIN 9021 A 6,4 WASHER DIN9021-A 6,4 4
42 0015 060123 SK.BUNDSCHRAUBE M 6X12 SW=8 HH COLLAR SCREW M 6X12 WS=8 4
05-548.35.1
22
7
8
9 cr
do
dp
ek
el em
bk
bn
bn
bp
bq
br
bs
bs
bt
bt
bt
ck
ck
ck
ck
ck
ck
ck
ck
ck
ck
ck
ck
cn
co
co
cp
cp
cp
cp
cp
cq
cs
cs
dt
100 mm
100 mm
100 mm
40 mm
05-548.35.1
