Seite 17: Transmission i - main shaft

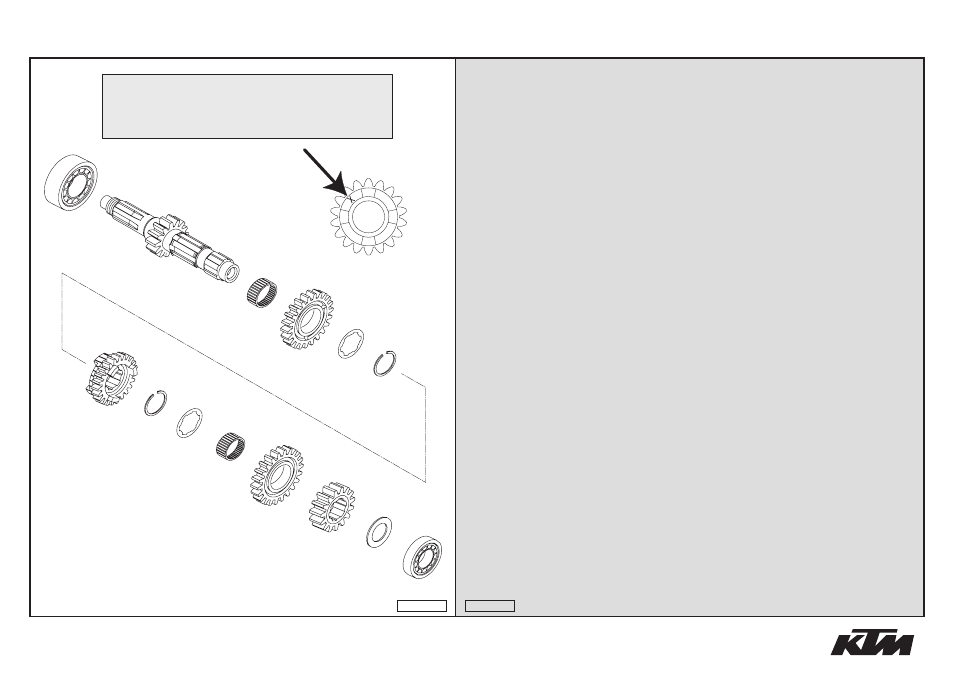

GETRIEBE I - ANTRIEBSWELLE
»
TRANSMISSION I - MAIN SHAFT
250 SX, 300 MXC / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
548.33.001.000
ANTRIEBSWELLE 14-Z "1S14" 03
MAIN SHAFT 14-T "1S14" 03
1
2
548.33.002.100
FESTRAD 2.G 16-Z "2S16"
SOLID GEAR 2ND G. 16-T "2S16"
1
3
548.33.003.000
SCHIEBERAD 3.G 18-Z "3S18"
SLIDING GEAR 3RD G.18-T "3S18"
1
4
548.33.004.000
LOSRAD 4.G 21-Z "4S21"
IDLER GEAR 4TH G. 21-T "4S21"
1
5
548.33.005.000
LOSRAD 5.G 22-Z "5S22"
IDLER GEAR 5TH G. 22-T "5S22"
1
10
0625 062054
RILLENKUGELLAGER 6205 C3 NTN
BALL BEARING 6205 C3 NTN
1
11*
0405 222613
NADELKRANZ K 22X26X13 TN
NEEDLE BEAR. K 22X26X13 TN
1
12
0405 242812
NADELKRANZ K24X28X11,9 GETEILT
NEDDLE BEAR. K24X28X11,9 DIV.
1
15
546.33.015.000
ANLAUFSCHEIBE 20,2X33X1,5
STOP DISK 20,2X33X1,5
1
16
546.33.096.000
AXIALSICHERUNG 25X1,64
AXIAL-CIRCLIP 25X1,64
2
20
0625 160040
RILLENKUGELLAGER TM 16004 C3
GROOVED BALL BEAR. TM 16004 C3
1
30
590.33.030.000
ANLAUFSCHEIBE 25,2X32X1,5
STOP DISC 25,2X32X1,5
1
43
503.33.043.000
ANLAUFSCHEIBE 25,2X32X1
STOP DISC 25,2X32X1
1
05-548.33.1
16
1
2
3
4
5
bk
bl
bm
bp
bq
bq
ck
dk
en
ACHTUNG !!!
Bei Bestellung von Getrieberädern, Markierung beachten.
CAUTION !!!
When ordering transmission gears, check marking.
05-548.33.1
