KTM 640 - Handbuch (Seite 10)

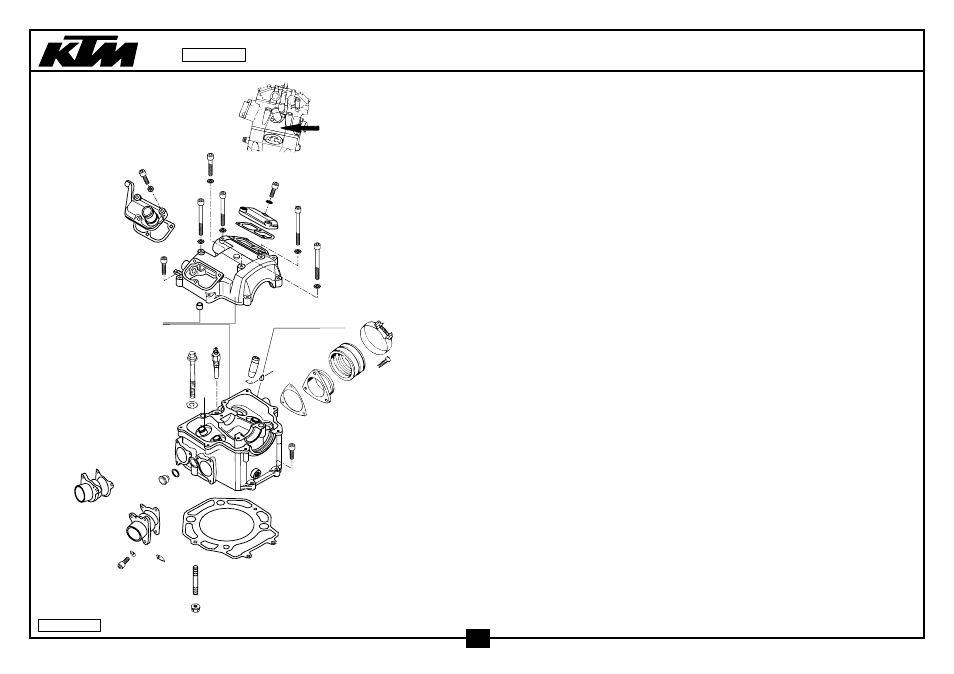

ZYLINDERKOPF CYLINDER HEAD 640 ‘98
6F = 640 ccm
4
6
51
8
8
51
5
6
54
55
3
3
3
3
3
57
56
52
2
1
41
39
42
50
45
014
14
19
15
9
018
18
Three-Bond Dichtmasse
Three-Bond Gasket
11
7
13
12
53
49
60
31
30
32
32
34 35
98-579.36.2
8
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 584.36.020.000 ZYLINDERKOPF KPL. 640 LC4 ‘98 CYLINDER HEAD CPL. 640 LC4 ‘98 1
2 490.30.090.000 PASSHÜLSE 9,8 X 7 X 10 DOWEL 9,8 X 7 X 10 1
3 580.36.065.100 CU-DICHTRING 6 X 10 X 2 CU-SEAL RING 6 X 10 X 2 5
4 580.36.152.500 VENTILDECKEL VORNE VALVE COVER FRONT 1
5 580.36.052.000 VENTILDECKEL HINTEN VALVE COVER REAR 1
6 580.36.053.000 VENTILDECKELDICHTUNG VALVE COVER GASKET 2
7 583.30.036.000 ZYLINDERKOPFDICHTUNG 101,3 MM CYLINDER HEAD GASKET 101,3 MM 1
612/620/640 LC4 612/620/640 LC4
8 0603 061001 CU-DICHTRING DIN7603- 6X10X1 CU-SEAL RING DIN7603- 6X10X1 6
9 0912 060353 ISK.SCHRAUBE DIN0912-M 6X35 AH SCREW DIN0912-M 6X35 1
11 0912 060253 ISK.SCHRAUBE DIN0912-M 6X25 AH SCREW DIN0912-M 6X25 2
12 490.30.028.000 BUNDMUTTER M8 - 8MM HOCH COLLAR NUT M8 - 8MM HIGH 2
13 543.30.043.000 STIFTSCHRAUBE DIN0835-M 8X40 STUD DIN0835-M 8X40 2
600/612/620/640 LC4 600/612/620/640 LC4
14 580.36.098.000 CU-DICHTRING 10 X 20 X 1 CU-SEAL RING 10 X 20 X 1 4
014 580.36.099.100 BUNDSCHRAUBE M10X80 SK13MM COLLAR SCREW M10X80 SK13MM 4
15 420.11.252.000 TEMPERATURSCHALTER VDO TEMPEMPERATURE SWITCH VDO 1
018 0993 012000 SPRENGRING DIN7993-RW12 CIRCLIP DIN7993A-RW12 4
18 580.36.026.600 VENTILFÜHRUNG EINLASS VALVE GUIDE INTAKE 2
19 580.36.126.600 VENTILFÜHRUNG AUSLASS VALVE GUIDE EXHAUST 2
30 580.36.040.000 AUSPUFFLANSCH RECHTS EXHAUST FLANGE R/S 1
31 580.36.140.000 AUSPUFFLANSCH LINKS EXHAUST FLANGE L/S 1
32 580.36.041.000 AUSPUFFFLANSCHDICHTUNG EXHAUST FLANGE GASKET 2
34 583.36.024.000 VERSCHLUSSPFROPFEN PLUG SLS BORE 1
35 584.36.054.000 CU-FÜLLRING 12 X 16 X 2 CU-SEAL RING 12 X 16 X 2 1
39 581.36.042.040 ANSAUGSTUTZEN D=40MM INTAKE FLANGE D=40MM 1
41 581.36.043.000 ANSAUGSTUTZENDICHTUNG INTAKE FLANGE GASKET 1
42 584.36.044.000 GUMMIMUFFE FÜR MIKUNI VERGASER INTAKE BOOT FOR MIKUNI CARBU. 1
640 LC4 640 LC4
45 565.30.061.000 SCHELLE SM12/A60 CLAMP SM12/A60 2
49 0912 060163 ISK.SCHRAUBE DIN0912-M 6X16 AH SCREW DIN0912-M 6X16 6
50 0991 060203 SENKSCHRAUBE DIN7991-M 6X20 FLAT HEAD SCREW DIN7991-M 6X20 3
51 0912 060203 ISK.SCHRAUBE DIN0912-M 6X20 AH SCREW DIN0912-M 6X20 6
52 0912 060253 ISK.SCHRAUBE DIN0912-M 6X25 AH SCREW DIN0912-M 6X25 6
53 510.05.074.000 FEDERLASCHE RETAINING PLATE X
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
