KTM 640 - Handbuch (Seite 20)

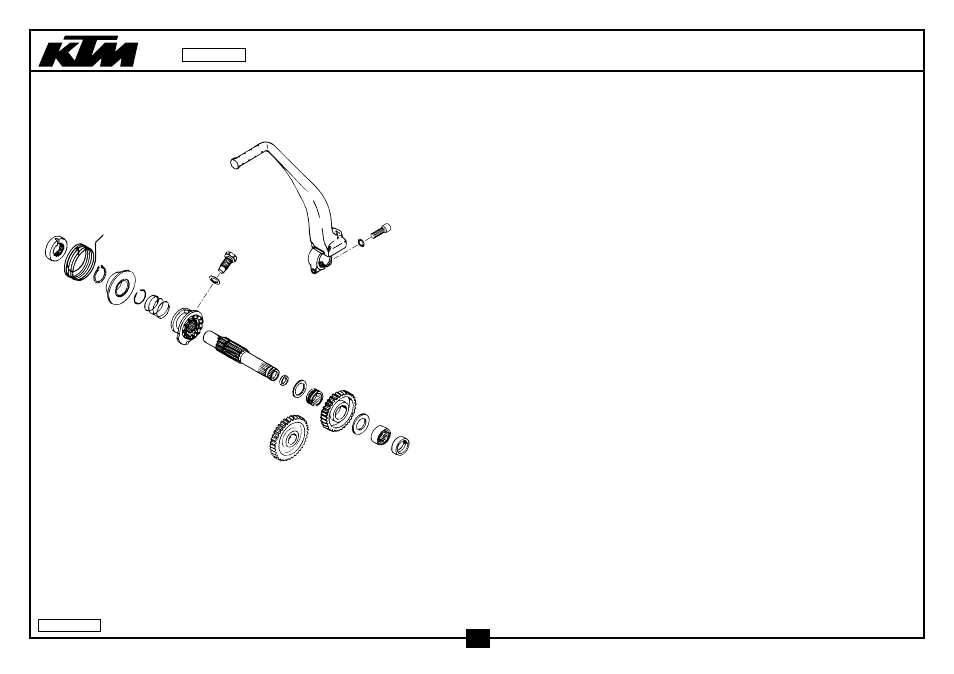

KICKSTARTER KICKSTARTER 640 ‘98
1
2
3 4
03
5
6
8
7
10
9 11
12 13
14
15
16
17
20
22
21
97-577.33.4
18
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 580.33.026.200 MITNEHMERNABE ‘94 DRIVING HUB ‘94 1
2 580.33.020.000 STARTERFEDER KICKSTARTER SPRING 1
3 520.33.096.000 SICH.RING DIN0471-25X1,64SD LOCK RING DIN0471-25X1,64SD 1
03 520.33.090.100 SPRENGRING 25X1,2 LOCK RING 25X1,2 1
4 580.33.037.000 FEDERFÜHRUNG SPRING BUSHING 1
5 580.33.028.000 SPERRADFEDER 1,2 MM RATCHET GEAR SPRING 1,2 MM 1
6 580.33.023.200 SPERRRAD 24-Z RATCHET GEAR 24-T 1
7 580.38.022.000 CU-DICHTRING DIN7603-12X18X1,5 CU-SEAL RING DIN7603-12X18X1,5 1
8 580.33.033.000 ANSCHLAGSCHRAUBE M12X1,5 STOP SCREW M12X1,5 1
9 546.32.090.000 DICHTRING DH/GR 12X16X3 SEAL RING DH/GR 12X16X3 1
10 580.33.021.300 KICKSTARTERWELLE ‘94 KICKSTARTER SHAFT ‘94 1
11 580.33.031.000 ANLAUFSCHEIBE 22,2 X 30 X 1,5 STOP DISK 22 X 30 X 1,5 1
12 565.33.098.000 NADELKRANZ K 22 X 26 X 13 H NEEDLE BEARING K 22 X 26 X 13H 1
13 580.33.022.700 STARTERRAD 35-Z KICKSTARTER GEAR 35-T 1
SPERRVERZAHNUNG 24-Z LOCKING TOOTH 24-T
14 580.33.024.000 STARTERZWISCHENRAD 37-Z INTERMEDIATE GEAR 37-T 1
15 565.32.012.000 ANLAUFSCHEIBE 22,2 X 35 X 2 STOP DISK 22,2 X 35 X 2 1
16 580.33.090.000 NADELLAGER RNA 4903 NEEDLE BEARING RNA 4903 1
17 0760 223270 WELLENDICHTRING 22X32X7 BSL SHAFT SEAL RING 22X32X7 BSL 1
20 583.33.036.044 KICKSTARTER KPL. ALU LC4’94 KICKSTARTER CPL. ALU LC4’94 1
21 0912 080253 ISK.SCHRAUBE DIN0912-M 8X25 AH SCREW DIN0912-M 8X25 1
22 360.03.014.000 SCHNORR-SICHERUNGSSCHEIBE 8MM LOCK WASHER 8MM 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
97-577.33.4
