KTM 640 Benutzerhandbuch
Seite 21

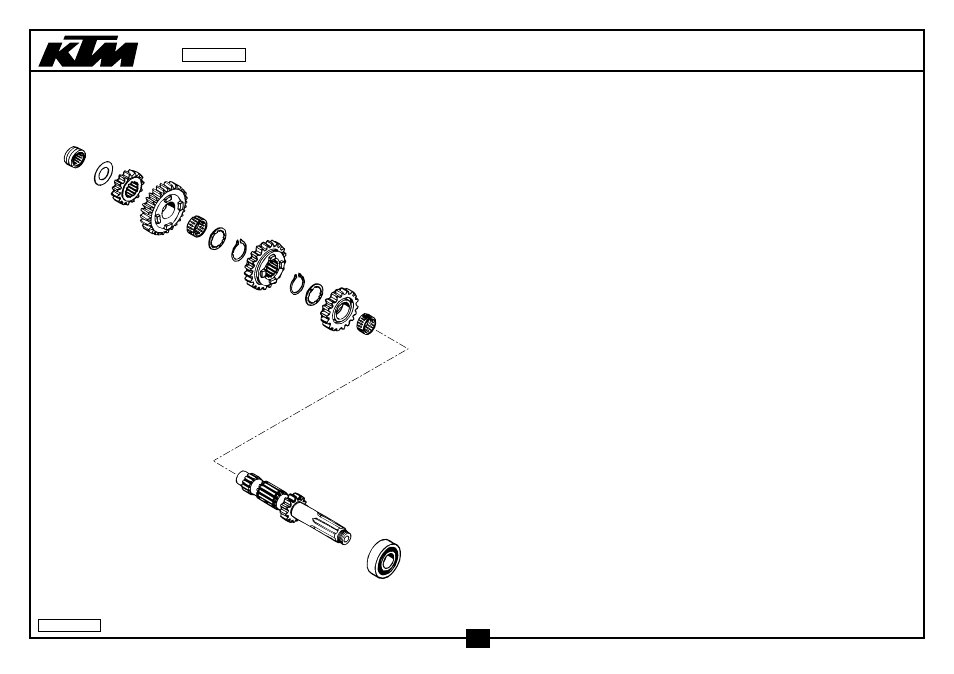

GETRIEBE I
TRANSMISSION I
640 ‘98
1
11
6
3
7
8
4
8
7
6
5
2
9
10
97-577.33.0
19
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
583.33.002.100
ANTRIEBSWELLE 14-Z ‘96
MAIN SHAFT 14-T ‘96
1
2
565.33.010.300
FESTRAD 2.G 15-Z (2G3)
SOLID GEAR 2.G 15-T (2G3)
1
3
583.33.004.002
LOSRAD 3.G 18-Z „02“
IDLER GEAR 3.G 18-T „02“
1
4
583.33.006.004
SCHIEBERAD 4.G 20-Z „04“
SLIDING GEAR 4.G 20-T „04“
1
5
583.33.008.008
LOSRAD 5.G 22-Z „08“
IDLER GEAR 5.G 22-T „08“
1
6
565.33.099.000
NADELKRANZ K22X26X13 GETEILT
NEEDLE BEAR. K22X26X13 DIVIDED
2
7
565.33.016.300
ANLAUFSCHEIBE 22,7 X 32 X 1,5
STOP DISK 22,7 X 32 X 1,5
2
8
520.33.096.000
SICH.RING DIN0471-25X1,64SD
LOCK RING DIN0471-25X1,64SD
2
9
565.33.015.000
ANLAUFSCHEIBE 20,2 X 35 X 1
STOP DISK 20,2 X 35 X 1
1
10
565.33.093.000
NADELLAGER RNA 4902 KSE
NEEDLE BEARING RNA 4902 KSE
1
11
0625 201029
RILLENKUGELLAGER 201029 C4
BALL BEARING 201029 C4
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
97-577.33.0
