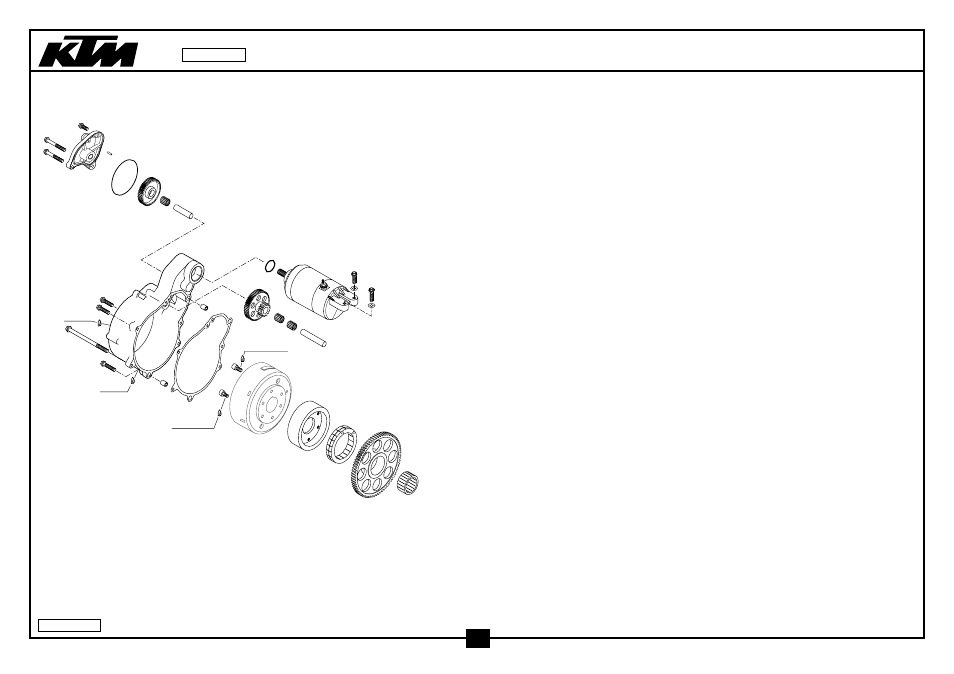

ELEKTROSTARTER
ELECTRIC STARTER
640 ‘98
LOCTITE 648
1
2
3
5
6
7
8
9
15
16
16
17
20
21
22
23
23
23
25
26
29
28
30
31
32
24
LOCTITE 648
4
4
10
29
SILICON
SILICON
27
12
97-577.40.0
16
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
584.40.001.000
E-STARTERMOTOR KPL. LC4-E
E-STARTER ENGINE CPL. LC4-E
1
2
0770 250030
O-RING 25,00X3,00 NBR 70
O-RING 25,00X3,00 NBR 70
1
3
0015 060203
SK.BUNDSCHRAUBE M 6X20 SW=8
HH COLLAR SCREW M 6X20 WS=8
1
4
0125 060003
UNTERLEGSCHEIBE DIN0125-A 6,4
WASHER DIN0125-A 6,4
2
5
584.40.090.100
NADELKRANZ K30 X 37 X 18 A
NEEDLE BEARING K30 X 37 X 18
1
6
584.40.020.079
FREILAUFZAHNRAD 79-Z
FREE-WHEEL-GEAR 79-T
1
7
584.40.026.000
FREILAUF FWD 332008 BLS
FREE-WHEEL FWD 332008 BLS
1
8
584.40.025.000
FREILAUFNABE
FREEWHEEL HUB
1
9
0912 060121
ISK.SCHRAUBE DIN0912-M 6X12
AH SCREW DIN0912-M 6X12
4
10
584.40.098.000
ISK-SCHRAUBE M6X12,5 M. ANSATZ
AH CENTERING SCREW M6X12,5
2
12
0015 060953
SK.BUNDSCHRAUBE M 6X95 SW=8
HH COLLAR SCREW M 6X95 WS=8
1
15
584.40.010.100/29 STARTERFLANSCH GRAU ‘97
STARTER FLANGE GREY ‘97
1
16
490.30.090.000
PASSHÜLSE 9,8 X 7 X 10
DOWEL 9,8 X 7 X 10
2
17
584.40.042.000
STARTERFLANSCHDICHTUNG
STARTER FLANGE GASKET
1
20
584.40.011.100/29 STARTERDECKEL GRAU ‘97
STARTER COVER GREY ‘97
1
21
0770 072020
O-RING 72,00X2,00 NBR70
O-RING 72,00X2,00 NBR70
1
22
584.40.022.000
ZWISCHENZAHNRAD 52-Z
INTERMEDIATE GEAR 52-T
1
23
584.40.090.000
NADELKRANZ K10 X 13 X 13 TN
NEEDLE BEARING K10 X 13 X 13
3
24
584.40.021.018
DOPPELZAHNRAD 55-Z/18-Z
REDUCTION GEAR 55-T/18-Z
1
25
584.40.028.000
LAGERBOLZEN 10 X 38,4
BEARING BOLT 10 X 38,4
1
26
584.40.029.000
LAGERBOLZEN 10 X 54
BEARING BOLT 10 X 54
1
27
0402 040780
NADELROLLE DIN5402 NRB 4X 7,8
NEEDLEROLL. DIN5402 NBR 4X 7,8
2
28
0015 060303
SK.BUNDSCHRAUBE M 6X30 SW=8
HH COLLAR SCREW M 6X30 WS=8
1
29
0015 060253
SK.BUNDSCHRAUBE M 6X25 SW=8
HH COLLAR SCREW M 6X25 WS=8
3
30
0015 060503
SK.BUNDSCHRAUBE M 6X50 SW=8
HH COLLAR SCREW M 6X50 WS=8
1
31
0015 060453
SK.BUNDSCHRAUBE M 6X45 SW=8
HH COLLAR SCREW M 6X45 WS=8
1
32
0015 060163
SK.BUNDSCHRAUBE M 6X16 SW=8
HH COLLAR SCREW M 6X16 WS=8
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
98-584.40.0
