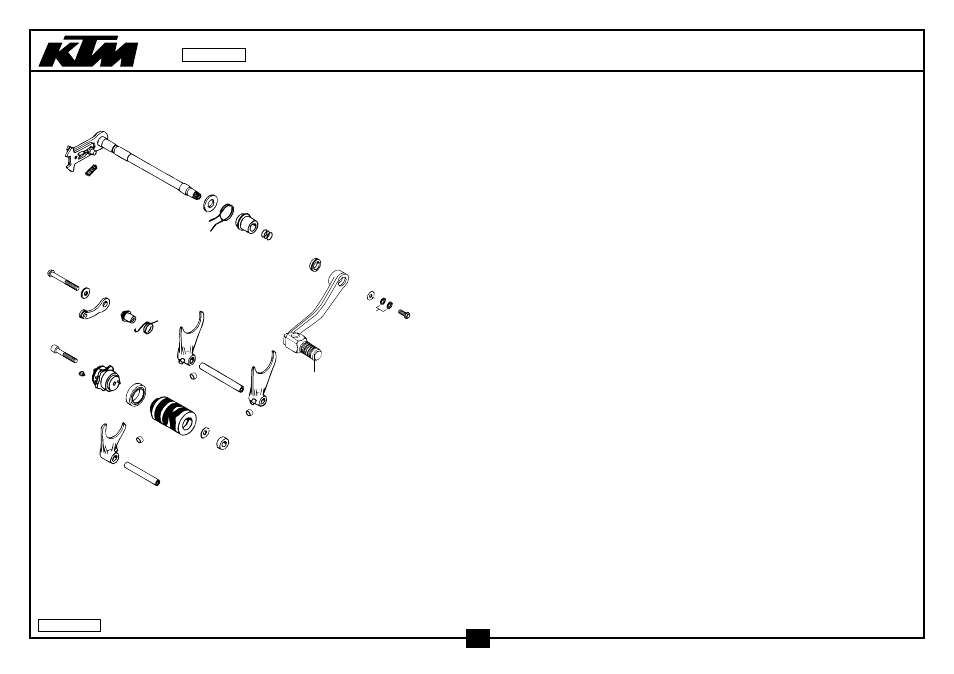

SCHALTUNG SHIFTING MECHANISM 640 ‘98
1
2
3
4
5
6
7
31
33
32
14
31
15
17
16
10
10
11 24
25
23
22
20
26
21
12
13
18
18
18
30
34
98-584.34.0
21
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 583.34.005.044 SCHALTWELLE KPL. LC4’94 SHIFT SHAFT CPL. LC4’94 1
2 565.34.013.100 SPANNFEDER 0,8MM SPANNER SPRING 0,8MM 1
3 580.34.010.000 STAHLSCHEIBE 14 X 28 X 2 STEEL WASHER 14 X 28 X 2 1
4 580.34.014.000 RÜCKHOLFEDER RETURN SPRING 1
5 583.34.020.000 FEDERHÜLSE SPRING SLEEVE 1
6 0770 125020 O-RING 12,50X2,00 NBR 70 O-RING 12,50X2,00 NBR 70 3
7 580.33.027.000 V-DICHTRING V-14-A V-SEAL RING V-14-A 1
10 580.34.002.300 SCHALTGABEL 1./4.U.2.GANG ‘98 SHIFT FORK 1ST/4TH+2ND GEAR’98 2
11 580.34.004.000 SCHALTSCHIENE 1./4. U. 2.GANG SHIFT RAIL 1ST/4TH + 2ND GEAR 1
12 580.34.001.300 SCHALTGABEL 3./5. GANG ‘98 SHIFT FORK 3RD/5TH GEAR ‘98 1
13 580.34.003.000 SCHALTSCHIENE 3./5. GANG SHIFT RAIL 3RD/5TH GEAR 1
14 0015 060653 SK.BUNDSCHRAUBE M 6X65 SW=8 HH COLLAR SCREW M 6X65 WS=8 1
15 583.34.024.044 ARRETIERHEBEL KPL. ‘94 LOCKING LEVER CPL. ‘94 1
16 580.34.023.500 ARRETIERHEBELFEDER SPRING 1
17 583.34.017.000 ARRETIERFEDERHÜLSE SPRING SLEEVE 1
18 503.34.018.100 SCHALTROLLE 6X8X5,2 ‘98 SHIFTING ROLLER 6X8X5,2 ‘98 3
20 583.34.012.000 SCHALTWALZE STAHL SHIFT ROLLER STEEL 1
21 0625 006087 RILLENKUGELLAGER 608 2RS C3 GROOVED BALL BEAR. 608 2RS C3 1
22 0625 618050 RILLENKUGELLAGER 61805 C3 BALL BEARING 61805 C3 1
23 584.34.015.044 SCHALTARRETIERUNG KPL. LC4 ‘98 SHIFT LOCATING DRUM CPL. ‘98 1
24 0912 060404 ISK.SCHRAUBE DIN0912-M 6X40 AH SCREW DIN0912-M 6X40 1
25 580.34.016.500 SCHALTKNOPF SHIFT BUTTON 1
26 510.06.097.000 SCHEIBE 6,4X21,8X1MM WASHER 6,4X22X1 1
30 584.34.031.144 SCHALTHEBEL KPL. LC4,COMP. ‘98 SHIFT LEVER CPL. LC4,COMP. ‘98 1
31 502.32.050.000 STAHLSCHEIBE 6,2 X 18 X 2 WASHER 6,2 X 18 X 2 2
32 0015 060163 SK.BUNDSCHRAUBE M 6X16 SW=8 HH COLLAR SCREW M 6X16 WS=8 1
33 502.33.041.000 NORDLOCK SCHEIBEN M6 (PAAR) PAIR OF WASHERS M6 NORDLOCK 1
34 362.05.018.000 TRITTGUMMI RUBBER 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
98-584.34.0
