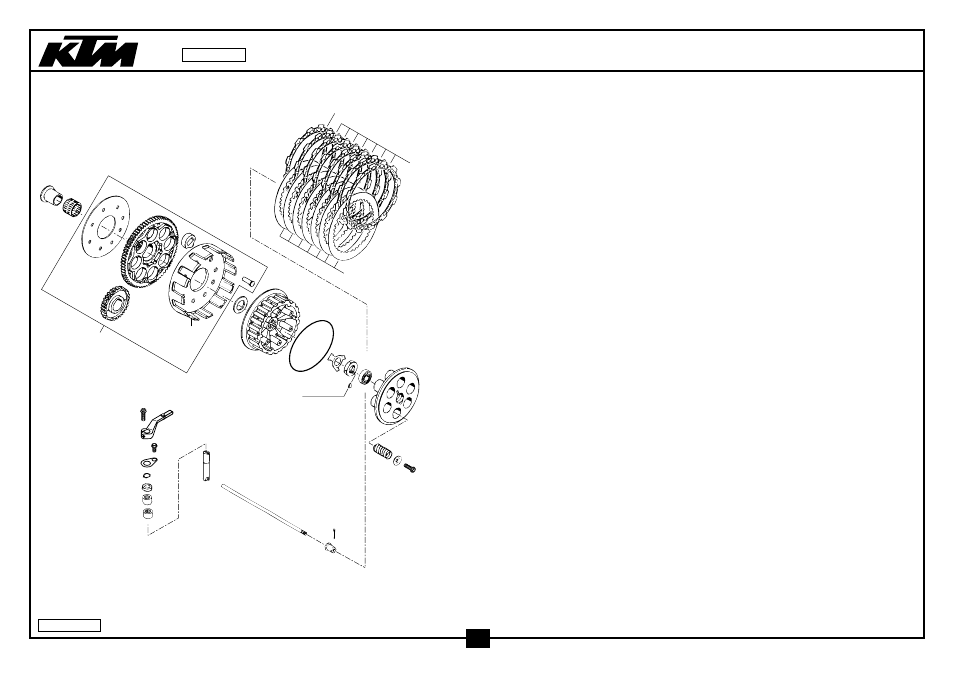

KUPPLUNG CLUTCH 640 ‘98
30
26
25
24
23
23
21
19
22
17
18
20
8
7
31
32
6
3
27
2
1
28
10
11
12
29 13
14
15
16
LOCTITE 648
9
33
97-577.32.0
17
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 583.32.001.081 KUPPLUNGSKORB 81-Z M.PRIM.30-Z OUTER CL.HUB 81-T W.PRIM.30-T 1
2 583.32.001.000 KUPPLUNGSKORB LOSE D=160MM ‘94 OUTER CL.HUB LOOSE D=160MM ‘94 1
3 583.32.026.000 DÄMPFUNGSELEMENT ‘94 DAMPING ELEMENT ‘94 8
6 583.32.028.000 HALTEBLECH 57 X 132 X 1,5 ‘94 BRACKET 57 X 132 X 1,5 ‘94 1
7 583.32.112.000 STAHLLAMELLE 1,5 MM LC4’94 STEEL DISK 1,5 MM LC4’94 7
8 583.32.011.100 BELAGLAMELLE 2,7 MM EN-622 ‘98 LINING DISK 2,7 MM EN-622 ‘98 7
9 583.32.111.000 BELAGLAMELLE 2,7 MM AUSGEDREHT LINING DISK 2,7 MM SPECIAL 1
10 583.32.002.200 MITNEHMER LC4/LC4-E ‘98 INNER CLUTCH HUB LC4/LC4-E ‘98 1
11 583.32.018.000 SICHERUNGSBLECH ‘94 LOCK WASHER ‘94 1
12 0936 181505 SK.MUTTER DIN0936-M18X1,5 RE. HEXAGON NUT DIN0936-M18X1,5 R. 1
13 583.32.003.200 DRUCKKAPPE LC4/LC4-E ‘98 PRESSURE CAP LC4/LC4-E ‘98 1
14 583.32.080.000 KUPPLUNGSFEDER 2,8 X 37 CLUTCH SPRING 2,8 X 37 6
15 581.32.081.000 FEDERTELLER 6,2 X 20 X 3,2 SPRING RETAINER 6,2 X 20 X 3,2 6
16 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 6
17 584.32.048.000 AUSRÜCKHEBEL LC4-E ‘96 CLUTCH RELEASE LEVER LC4-E ‘96 1
18 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 1
19 584.32.044.000 HALTEBLECH FÜR AUSRÜCKUNG ‘96 RETAIN.PLATE CLU.RELEASE LEVER 1
20 0015 060123 SK.BUNDSCHRAUBE M 6X12 SW=8 HH COLLAR SCREW M 6X12 WS=8 1
21 545.32.093.000 NUTRING NIS 12X20X5,5 NUT RING NIS 12X20X5,5 1
22 0471 120010 SICHERUNGSRING DIN0471-12X1 CIRCLIP DIN0471-12X1 1
23 503.32.095.000 NADELLAGER HK 1212 NEEDLE BEARING HK 1212 2
24 575.32.015.000 AUSRÜCKWELLE 12 X 66 ‘93 DISENGAGING SHAFT 12 X 66 ‘93 1
25 583.32.017.000 DRUCKSTANGE 224MM LC4’94 PUSH ROD 224 MM LC4’94 1
26 583.32.032.000 AUFLAGEBOLZEN LC4’94 PRESSURE BOLT LC4’94 1
27 583.32.007.000 NIET 6 X 23 X 11,2 RIVET 6 X 23 X 11,2 8
28 575.32.013.000 STÜTZSCHEIBE 22,2X35X3 GEHÄRT. SUPPORTWASHER 22,2X35X3 HARDE. 1
29 0625 060016 RILLENKUGELLAGER 6001.2RSR C3 GROOVED BALL BEARING 6001.2RSR 1
30 0094 020163 SPLINT DIN0094-2,0X16 PIN DIN0094-2,0X16 1
31 503.32.070.000 INNENRING MIT BUND INNER RING WITH COLLAR 1
32 565.32.095.000 NADELKRANZ K 26X30X22 ZW.KSE NEEDLE BEARING K26X30X22ZW.KSE 1
33 0770 116030 O-RING 116,00X3,00 NBR 70 O-RING 116,00X3,00 NBR 70 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
