KTM 640 - Handbuch (Seite 9)

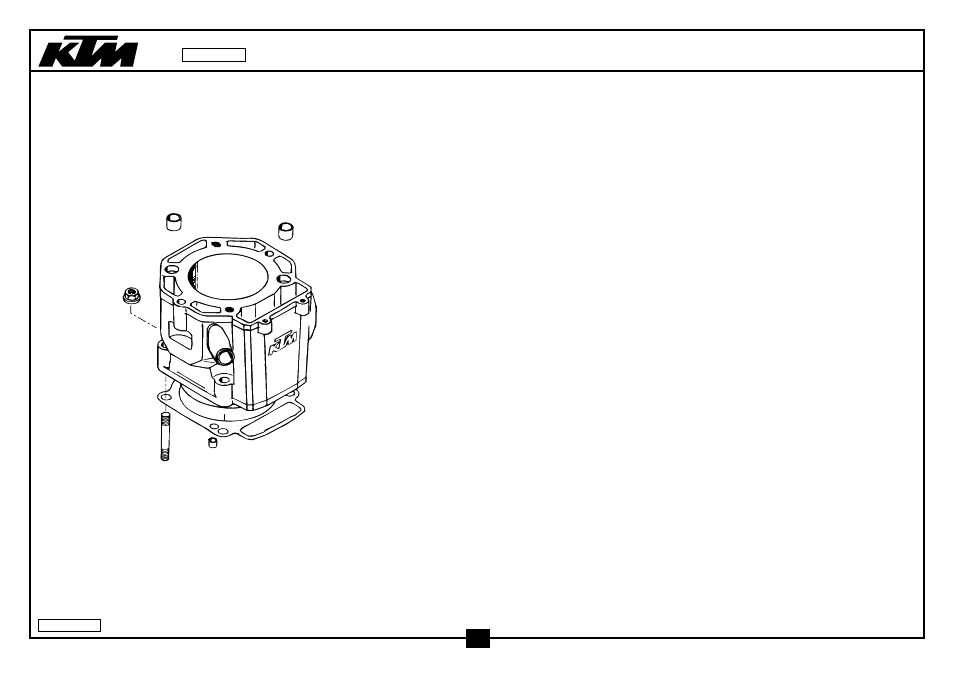

ZYLINDER CYLINDER 640 ‘98
6 6
2
5
3
4
1
97-577.30.5
7
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 585.30.005.100 ZYLINDER 101MM 640’97 CYLINDER 101MM 640 LC4’97 1
2 580.30.030.000 ZYLINDERFUSSDICHTUNG CYLINDER BASE GASKET 1
3 0835 100456 STIFTSCHRAUBE DIN0835-M10X45 STUD DIN0835-M10X45 4
VERZINKT ZINC COATED
4 0331 100003 BUNDMUTTER DIN6923-M10 SW=15 COLLAR NUT DIN6923-M10 WS=15 4
5 490.30.090.000 PASSHÜLSE 9,8 X 7 X 10 DOWEL 9,8 X 7 X 10 2
6 583.30.023.000 PASSHÜLSE 17,0 X 14 X 9,5 DOWEL 17,0 X 14 X 9,5 2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
98-579.30.4
