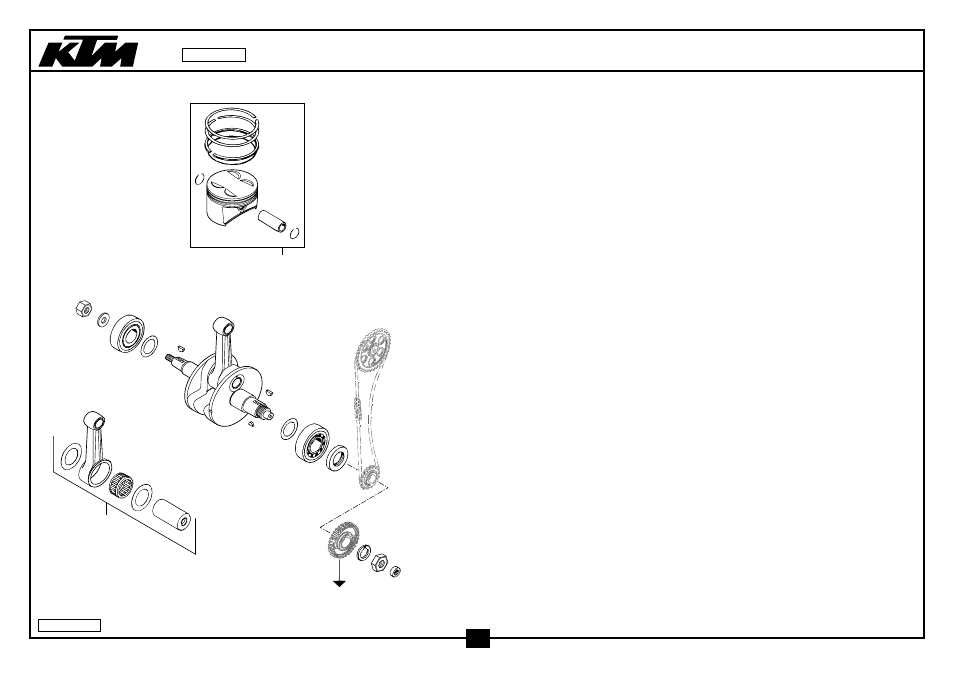

KURBELWELLE, KOLBEN
CRANKSHAFT, PISTON
640 ‘98
KUPPLUNG
CLUTCH
16
15
1
6
6
4
5
7
8
21
22 23
2
9
10
640 gegossen
640 cast
40
41
42
43
44
45
45
D=101mm
98-579.30.2
5
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
584.30.018.100
KURBELWELLE KPL. 640 LC4-E ‘98
CRANKSHAFT CPL. 640 LC4-E ‘98
1
HUB 78MM
STROKE 78MM
2
583.30.015.044
PLEUEL-REP.SATZ LC4
CONNECTING ROD REPAIR SET LC4
1
620/640 CCM L=141,5MM
620/640 CCM L=141,5MM
4
565.30.081.000
PASSSCHEIBE 36X48X0,10
SHIM WASHER 36X48X0,10
X
4
565.30.081.100
PASSSCHEIBE 36X48X0,15
SHIM WASHER 36X48X0,15
X
4
565.30.081.300
PASSSCHEIBE 36X48X0,30
SHIM WASHER 36X48X0,30
X
5
0888 030050
SCHEIBENFEDER DIN6888-3X5X13
WOODRUFF KEY DIN6888-3X5X13
1
6
6 946 005
SCHEIBENFEDER 5X6,5 GEHÄRTET
WOODRUFF KEY 5X6,5 HARDED
2
7
560.30.081.000
PASSSCHEIBE 30,5X45X0,10
THRUST WASHER 30X42X0,1
X
7
560.30.081.100
PASSSCHEIBE 30,5X45X0,15
THRUST WASHER 30X42X0,15
X
7
560.30.081.200
PASSSCHEIBE 30,5X45X0,30
THRUST WASHER 30X42X0,3
X
8
580.30.082.000
ZYLINDERROLLENLAGER NJ 306 C3
CYL.ROLLER BEARING NJ 306 C3
1
9
565.30.123.100
ZYLINDERROLLENLAGER NJ207 NSK
CYLIND.ROLLER BEARING NJ207NSK
1
10
0760 304771
WELLENDICHTRING 30X47X7 VITON
SHAFT SEAL RING 30X47X7 VITON
1
15
583.30.095.000
STAHLSCHEIBE 16 X 30 X 3
STEEL WASHER 16 X 30 X 3
1
16
584.30.028.000
SK-MUTTER M16X1,25 LINKS
HEX NUT M16X1,25 L/S
1
21
580.30.019.000
SPERRKANTRING VSK 20
LOCKING RING VSK 20
1
22
0936 200155
SK.MUTTER DIN0936-M20X1,5
HEXAGON NUT DIN0936-M20X1,5
1
23
0760 122270
WELLENDICHTRING 12 X 22 X 7 B
SHAFT SEAL RING 12 X 22 X 7 B
1
40
583.30.007.300/ I
KOLBEN I 101MM KPL. GEGOSSEN
PISTON I 101MM CPL. CAST
1
40
583.30.007.300/ II
KOLBEN II 101MM KPL. GEGOSSEN
PISTON II 101MM CPL. CAST
1
41
583.30.031.300
ÖLABSTREIFRING 101X2,5
OIL SCRAPER RING 101X2,5
1
42
583.30.932.100
MINUTENRING 101X1,25
TAP.COMPR.PISTON RING 101X1,25
1
43
583.30.832.000
RECHTECKRING 101X1,25
RECTANGULAR RING 101X1,25
1
44
583.30.833.000
KOLBENBOLZEN 22 X 13 X 60
PISTON PIN 22 X 13 X 60
1
45
580.30.074.100
DRAHTSPRENGRING C 22 X 1,5
CIRCLIP C 22 X 1,5
2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
