Antriebseinheiten
Der dritte Schritt ist die Montage der Antriebs- und Um-
lenkeinheiten an die Rahmenstruktur. Alle Antriebs-
und Umlenkeinheiten werden mit Verbindungslaschen
geliefert. Befestigen Sie die Verbindungslaschen mit
den gelieferten Gewindestiften und einem Innensechs-
kantschlüssel am Führungsprofil.
Antriebseinheiten können am Gestell auf verschie-
dene Art befestigt werden; sehen Sie dazu die Kon-
struktionszeichnung Ihres Kettenfördersystems.
Es wird daran erinnert, daß Förderketten vom Antrieb
immer gezogen und nicht geschoben werden sollten.

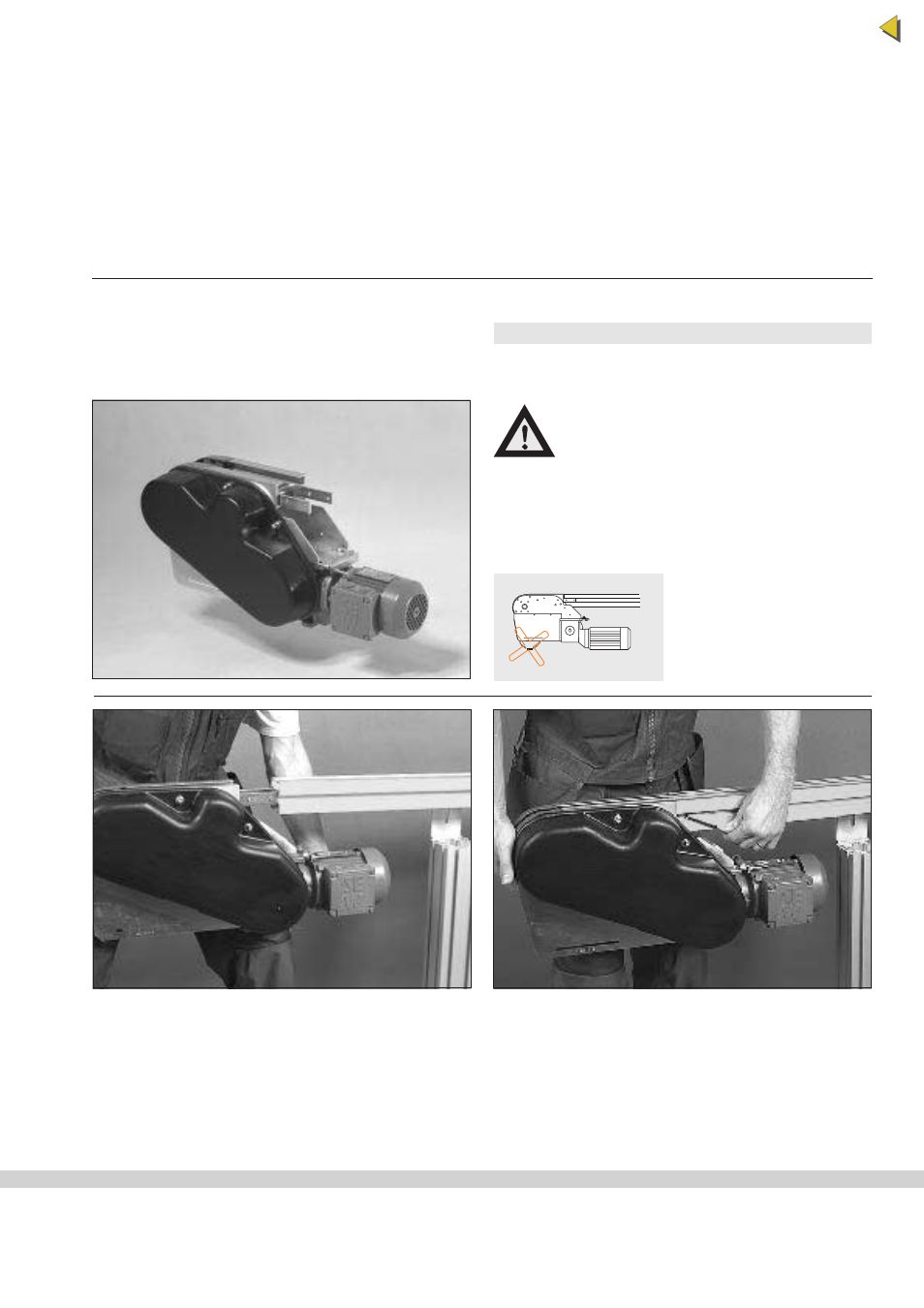

Montage der Standardantriebseinheit
X..EB 5 H
Achten Sie darauf, daß bei der Montage
der Antriebseinheit die Rutschkupplung
vollkommen gelöst ist.
Die Antriebskette des Förderbandes der
Standardantriebseinheiten muß während der
gesamten Lebensdauer gewartet werden. Wenn
die Förderkette durch den Schlitz in der
Seitenabdeckung sichtbar ist, muß sie gekürzt
werden.
Innensechskantschlüssel 4 mm
1 Montieren Sie die Standardantriebseinheit an das
Ende des Kettenfördersystems:
Lösen Sie die vier Gewindestifte, die in die Verbin-
dungslaschen der Antriebseinheit eingeschraubt
sind. Schieben Sie die Verbindungslaschen in die
T-Nuten des Profils, an das der Antrieb befestigt
werden soll.
Achten Sie darauf, daß die Gewindestifte das Ein-
schieben der Verbindungslaschen nicht behindern. 2 Ziehen Sie die Gewindestifte mit dem Innensechs-
kantschlüssel fest.
FlexLink Antriebseinheiten 23
