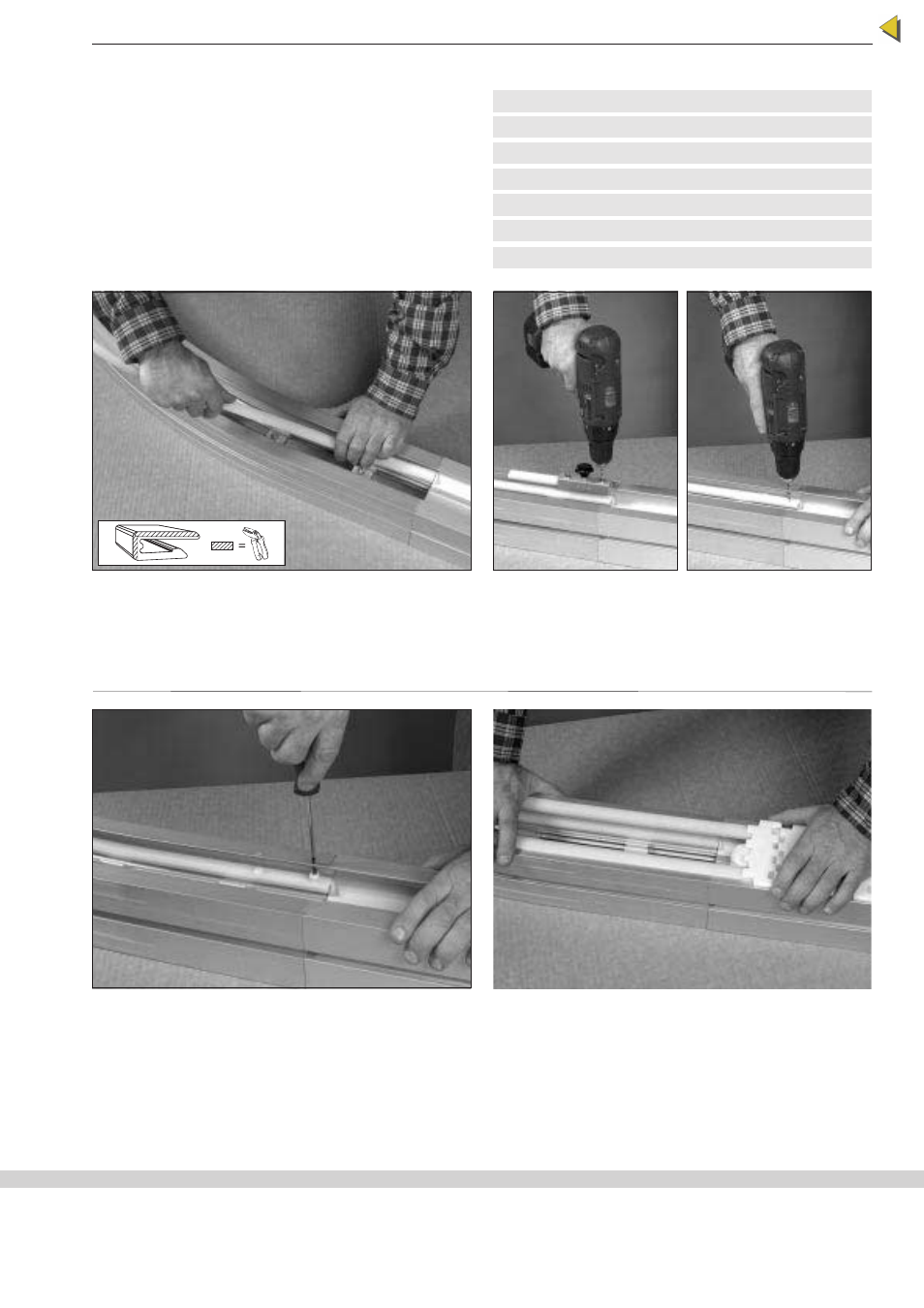

Montage der Gleitschiene in XK Bogen

Bogen verstärken die Spannung in der Kette und verur-
sachen einen erhöhten Druck auf die Gleitschiene. Es
wird daher empfohlen, bei waagerechten XK Bogen
Gleitschienen auf dem oberen und unteren Flansch
einzusetzen.

1

Gleitschiene leicht anschneiden, um einen ein-
wandfreien Einlauf der Kette zu gewährleisten.
Gleitschiene am unteren Flansch des Führungspro-
fils montieren.

2

Ein kurzes Stück Gleitschiene am oberen Flansch
befestigen. Mit Hilfe der Bohrvorrichtung die Gleit-
schiene am oberen und unteren Flansch durchboh-
ren. Der Bohrer muß lang genug sein, um durch
beide Flansche zu bohren.

Seitenschneider

Messer

Hammer

Schraubenzieher

Bohrmaschine

Bohrer

4,2 mm

Bohrvorrichtung

3920500

3

Den oberen Gleitschienenabschnitt entfernen. Die
untere Gleitschiene mit Kunststoffschrauben
XWAG 5 am Profil befestigen. Alle Schraubenköp-
fe abschneiden. Überstehende Kanten abfeilen.
Der Schnitt sollte von der Verbindungsstelle weg in
Transportrichtung erfolgen.

Den Montagevorgang auf der gegenüberliegenden
Seite wiederholen.

4

Gleitschiene an den oberen Flanschen befestigen.

FlexLink

Kettenfördersystem XK

59
