XK Palettensystem

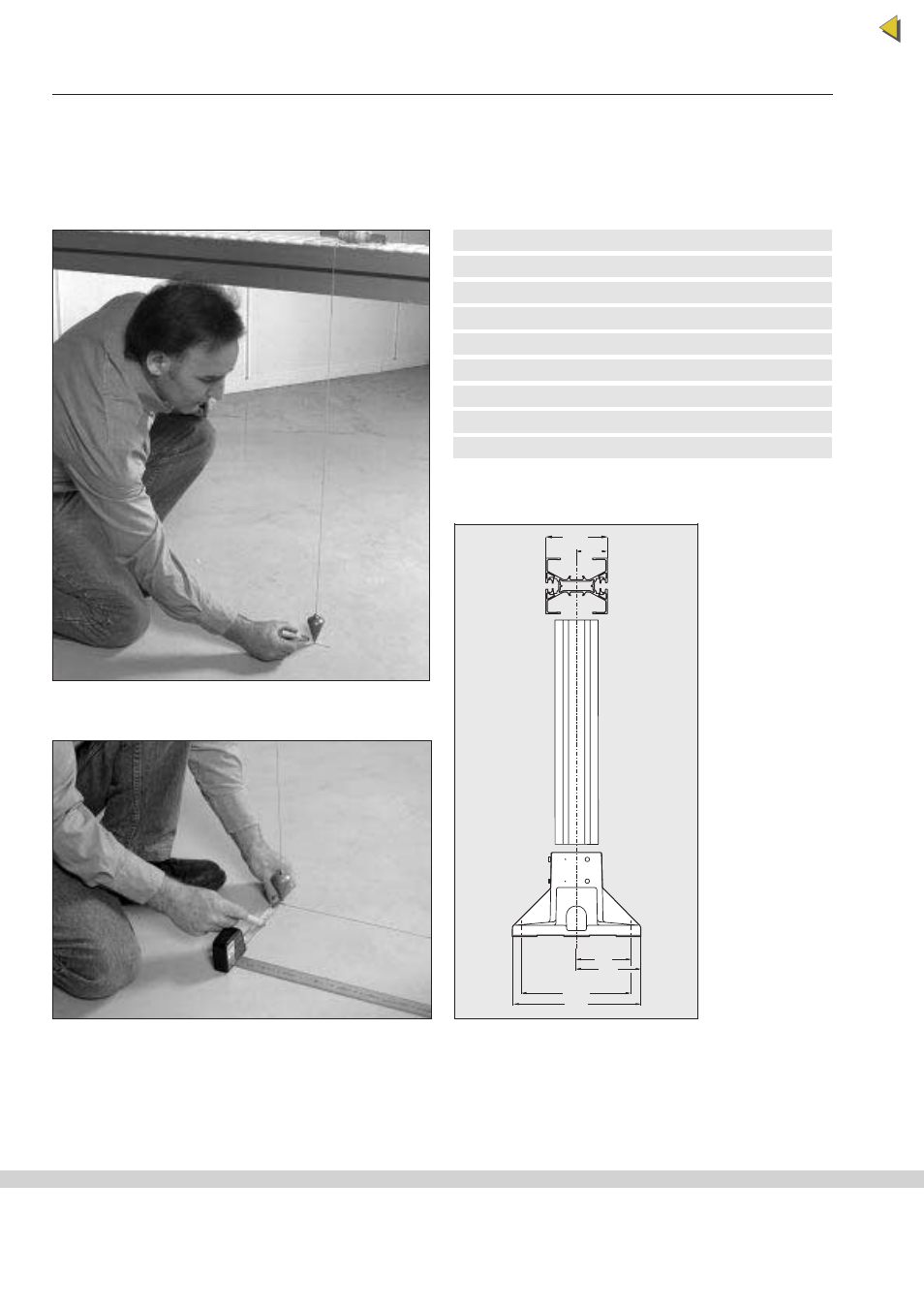

Montage der Station zur Fixierung von Paletten
Es ist besonders wichtig, daß der Standfuß korrekt po-
sitioniert und fest im Boden verankert ist, bevor die
Station zur Fixierung von Paletten montiert wird.
220
260
110
130
52,5
105
1
Die Breite des Führungsprofils mit dem Senklot auf
beiden Seiten des Profils am Boden markieren.
3
130 mm
rechts und
links von die-
sem Punkt be-
zeichnet die
Breite des
Standfußes.
Standfuß an
die korrekte
Stelle positio-
nieren.
Bandmaß
Senklot
Bohrmaschine
Bohrer
Innensechskantschlüssel 5 mm, 6 mm
Schraubenschlüssel
13 mm
Schrauben
M6S 8×20, M6S 8×16
Muttern
XCAN 8
Unterlegscheiben
BRB 8,4×16
2
Die Mitte zwischen den beiden Punkten markieren.
60
XK Palettensystem
