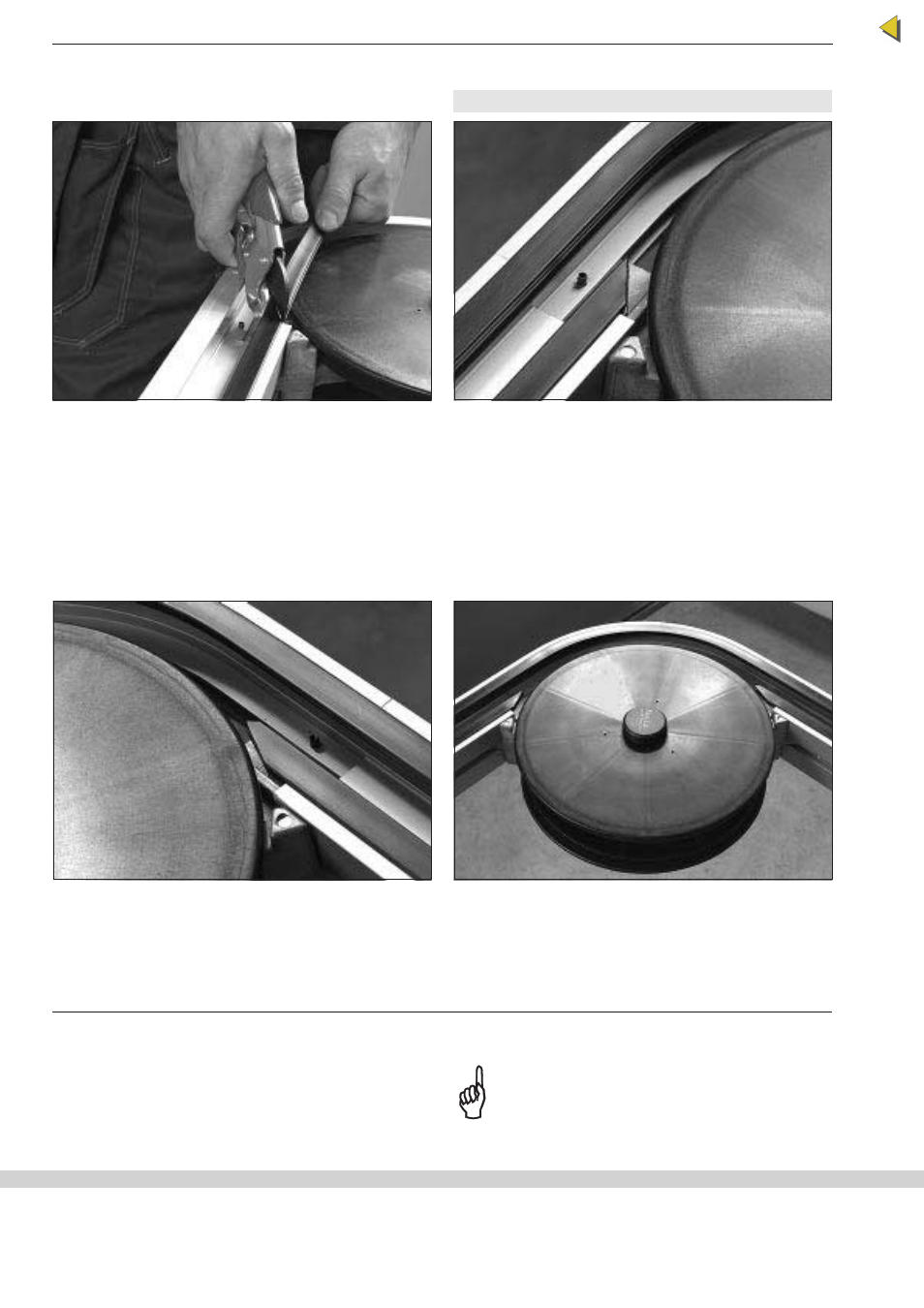

Montage der Gleitschiene in Bogenrädern
Vor dem Bogenrad:
Nach dem Bogenrad:
Schneidzange
1 Schneiden Sie die Schienenenden in einem Winkel
von 45° zu. 2 Die Gleitschiene muß länger als das Führungsprofil
sein. Es sollte ein Abstand von 10 mm zu der Bo-
genradscheibe eingehalten werden.
Achten Sie darauf, daß das Ende der Gleitschiene
nicht nach oben oder unten gebogen ist.
1 Schneiden Sie die Gleitschiene in einem Winkel
von 45° mit einem kleinen Rückschnitt.
Die Gleitschiene muß länger als das Führungs-
profil sein. Der Abstand zwischen Gleitschiene und
Bogenradscheibe sollte 2 mm betragen. 2 Achten Sie am äußeren Bogen darauf, daß die
Gleitschiene ordnungsgemäß mit dem Führungs-
profil verbunden ist.
Horizontale Gleitbögen
In Gleitbögen mit kleinen Radien sollte die Gleit-
schiene für den inneren Bogen auf 10 mm Breite ge-
schnitten werden. Damit wird eine unebene Gleit-
schienenoberfläche verhindert. Strecken Sie die Gleit-
schiene bei der Montage.
Gleitbögen mit kleinen Radien sollten, wenn
möglich, vermieden werden. Konsultieren
Sie FlexLink Systems zur Unterstützung bei
der Konstruktion.
