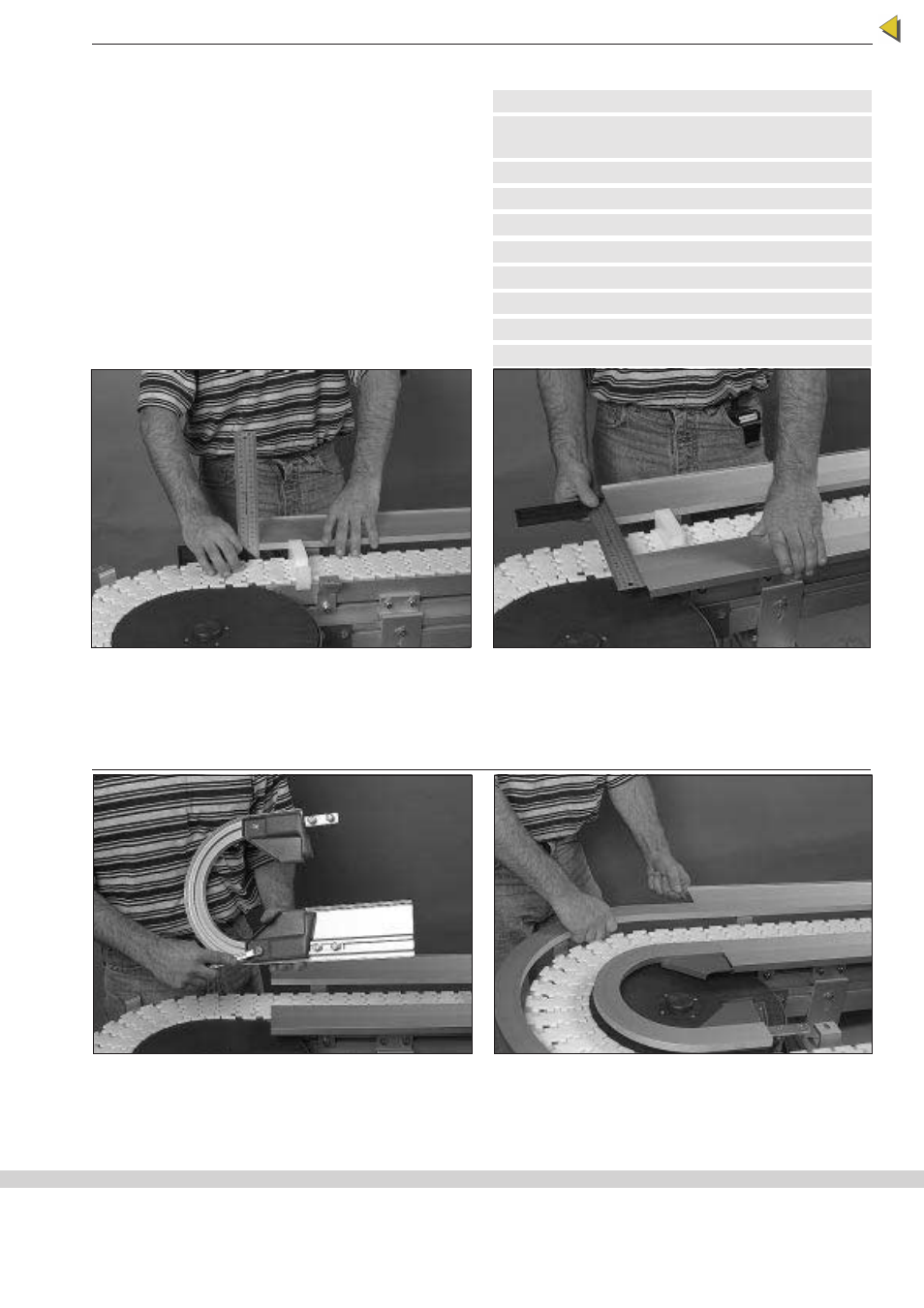

Montage der Seitenführungen für XK Palettensystem
1
Seitenführung auf die korrekte Länge zuschneiden (Län-
ge des entsprechenden Führungsprofils ±1,0 mm). Ein
Stück gerade Seitenführung montieren. Zur korrekten Po-
sitionierung Einstellwinkel und Montagewerkzeug ver-
wenden. Das Ende der Führung auf die Verbindung des
Führungsprofils ausrichten. Die Schrauben festziehen.
2
Seitenführung auf der gegenüberliegenden Seite
des Profils anbringen (parallel mit der ersten Füh-
rung).
3
Falls ein Tropffänger-Set installiert werden soll,
muß der innere Tropffänger mit einem kurzen
Stück Seitenführung zur Justierung vormontiert
werden.
4
Seitenführungen für den inneren und äußeren Be-
reich des Bogens montieren. Die Seitenführungs-
halterungen erst festziehen, wenn der nächste
gerade Führungsabschnitt montiert und festgezo-
gen ist.
Schraubenschlüssel
13 mm
Gleitschienenmontage-
werkzeug
3926757
Einstellwinkel
Bohrmaschine
Bohrer
∅
4,2 mm
Seitenschneider
Einstellschrauben
SK6SS 4×20
Schrauben
XLAT 17
Muttern
XLAN 8
Unterlegscheiben
BRB 8,4×16
FlexLink
XK Palettensystem
