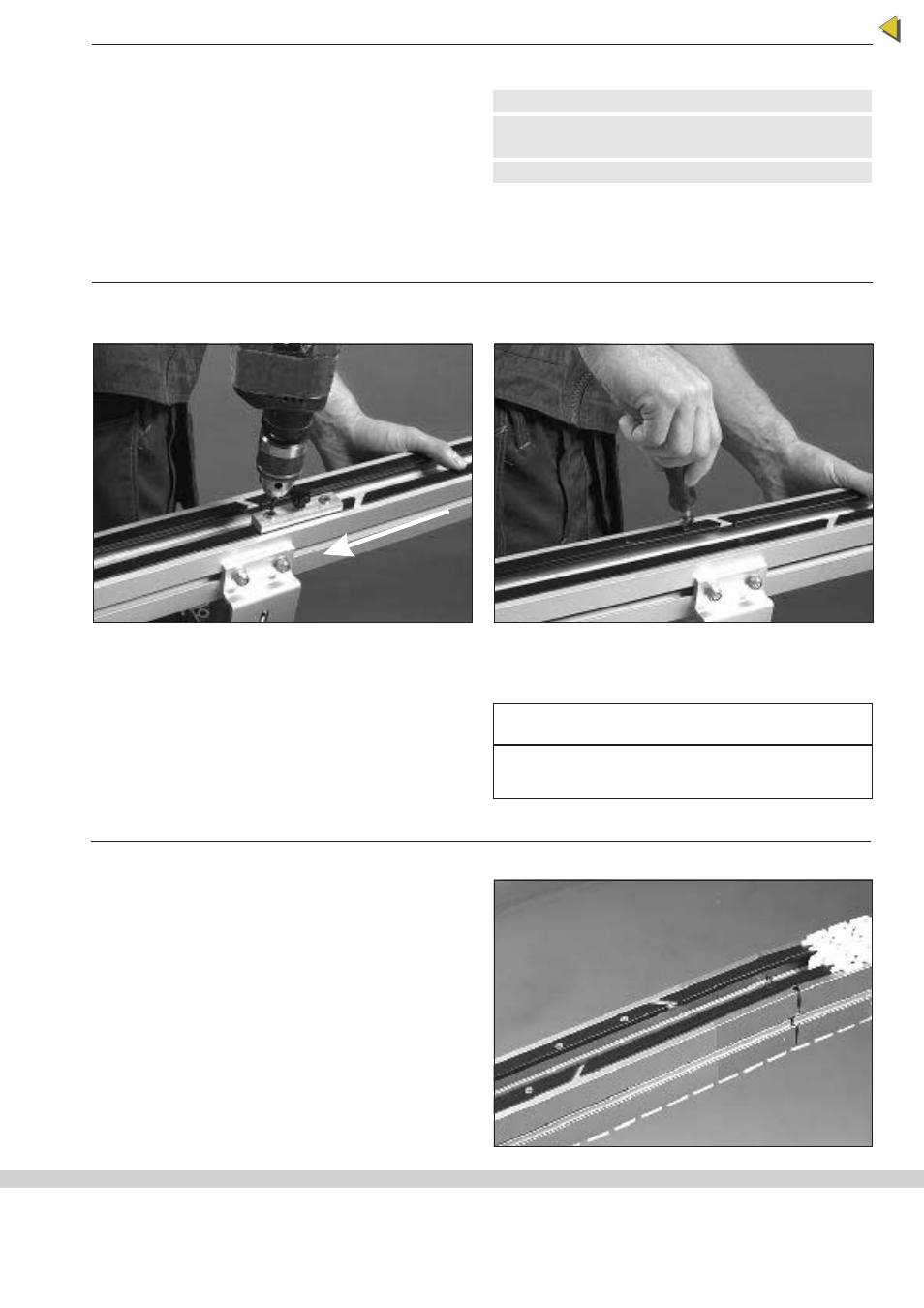

background image

Befestigung der Gleitschiene am Führungsprofil

Der Anfang jeder Gleitschiene muß am Profil fixiert
werden, da die Kette die Gleitschiene vorwärts
schiebt. Eine sich in einen Rollenbogen oder eine An-
triebseinheit bewegende Gleitschiene blockiert die Ket-
te unter Umständen vollständig.

Es gibt zwei Methoden, um die Gleitschiene im Füh-

rungsprofil zu fixieren, entweder mit Aluminiumnieten
oder Kunststoffschrauben. Jede Methode kann ange-
wendet werden. Im Fall hoher Fördergeschwindigkeit
oder großer Belastung stellt Nieten die sicherere Me-
thode dar.

Bohren der Gleitschiene

Handbohrmaschine

Bohrvorrichtung für
Gleitschiene

4,2 mm (XS: 3,2 mm)

Senkwerkzeug

1

Bohren Sie zwei Löcher am Anfang jedes Gleit-
schienenabschnitts. Verwenden Sie die Bohrvor-
richtung um saubere Bohrungen in exakter Position
zu erreichen. Die Tabelle gibt die Bohrdurchmesser
an.
Die Bohrungen müssen sich in Transportrichtung
gesehen am Beginn des Verbindungsstückes befin-
den, um die Gleitschiene während des Betriebes in
dieser Position zu halten. Verwenden Sie gut ge-
schliffene Bohrer.
Der Pfeil zeigt die Transportrichtung an.

2

Verwenden Sie das Senkwerkzeug, um die Bohrun-
gen zu entgraten und anzusenken. Entfernen Sie
alle Metallspäne unter der Gleitschiene.

Kettenförder-
system

Bohrer-
durchmesser

Nieten

XS

3,2 mm

XLAH 3×6

XL/XM/XH

4,2 mm

XLAH 4×6

Gleitschiene im Führungsprofil-Querschnitt XLCH 5 V

Beim Einsatz des beweglichen Profils XLCH 5 V muß
die Gleitschiene über dem gesamten Profil montiert
und zu Beginn des nächsten Profilabschnitts abge-
schnitten werden.

FlexLink

Gleitschiene und Führungsschiene

31
