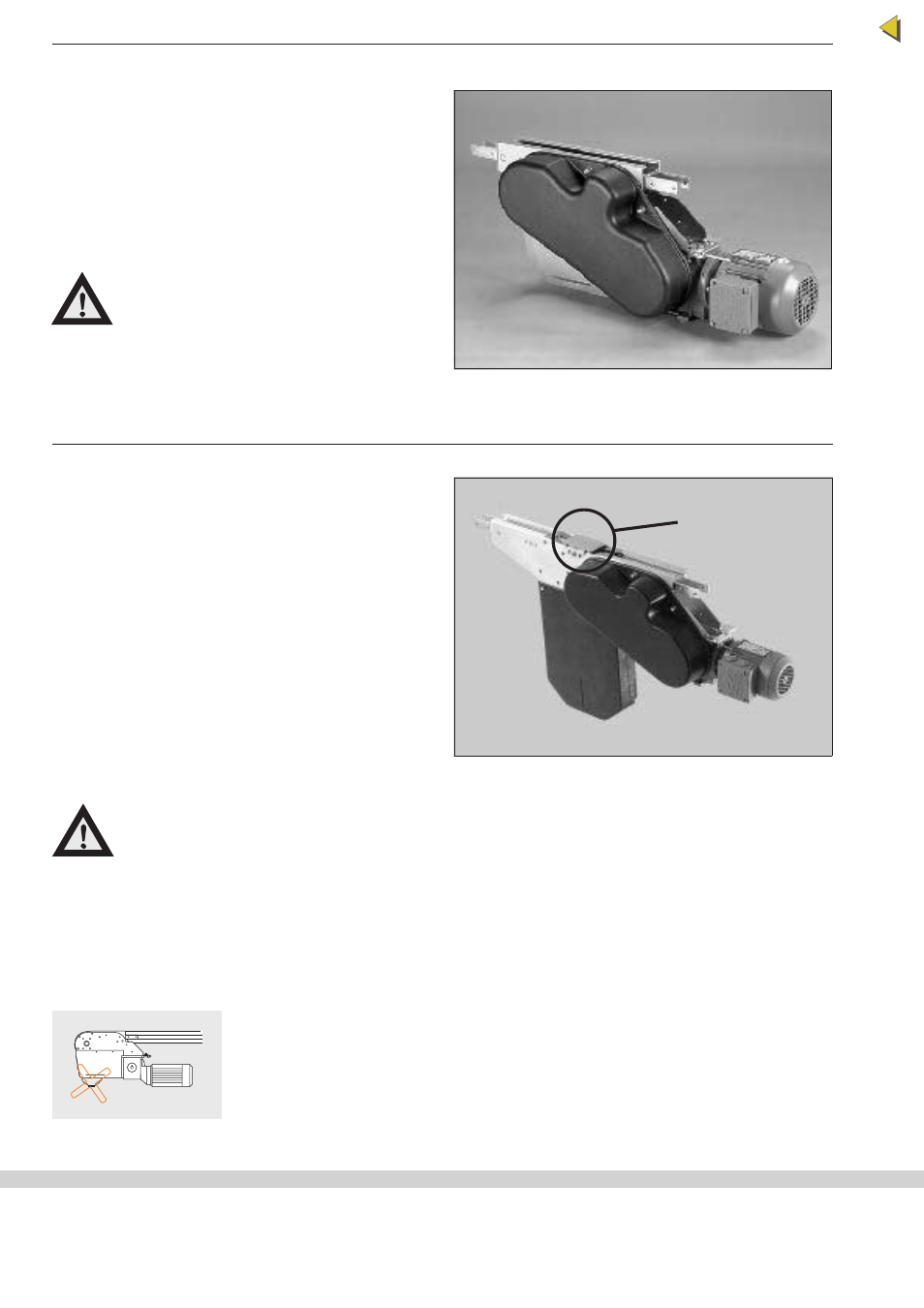

Mittenantriebseinheit

X..ER 5 H

Mittenantriebseinheiten können an beliebiger Stelle
des Kettenfördersystems montiert werden. Es ist je-
doch zweckmäßig, sie möglichst am Ende des Ketten-
fördersystems zu montieren.

Befestigen Sie die Antriebseinheit mit den mitgelie-

ferten Verbindungslaschen an dem Führungsprofil

(siehe Montageanweisung für Standardantriebs-
einheiten, Seite 23).

Kombinationsantriebseinheit

X..EC 5 H

Kombinationsantriebseinheiten werden in Endlos-
Kettenfördersystemen ohne rücklaufende Kette ver-
wendet.

Kombinationsantriebseinheiten können an beliebi-

ger Stelle des Kettenfördersystems installiert werden.

Befestigen Sie die Antriebseinheit mit den mitgelie-

ferten Verbindungslaschen an dem Führungsprofil

(siehe Montageanweisung für Standardantriebs-
einheiten, Seite 23)

.

Die Ausrichtung des Brückenbereiches ist eventuell

notwendig, abhängig von Gewicht und Form des trans-
portierten Produktes. Zum Ausrichten der Brücke lö-
sen Sie die beiden Schrauben unterhalb der Brücke
(seitlich) sowie die restlichen vier Schrauben. Justie-
ren Sie die Brücke und ziehen Sie alle Schrauben fest.

Achten Sie darauf, daß bei der Montage
der Antriebseinheit die Rutschkupplung
vollkommen gelöst ist.

Der Bereich um die Führungen des
Kettenrücklaufes darf während des
Förderbetriebes nicht zugänglich sein.

Bei Mittenantriebseinheiten ist kein Kettensack
zulässig.

Achten Sie darauf, daß bei der Montage
der Antriebseinheit die Rutschkupplung
vollkommen gelöst ist.

Der Brückenbereich, in dem die Kette umgelenkt
wird, darf während des Förderbetriebes nicht
zugänglich sein.

Der Kettensack der Förderbandantriebseinheiten
muß während der gesamten Lebensdauer gewartet
werden. Die Förderkette muß gekürzt werden,
wenn sie durch den Schlitz der Seitenabdeckung
sichtbar ist.

Kettensackbrücke

24

Antriebseinheiten
