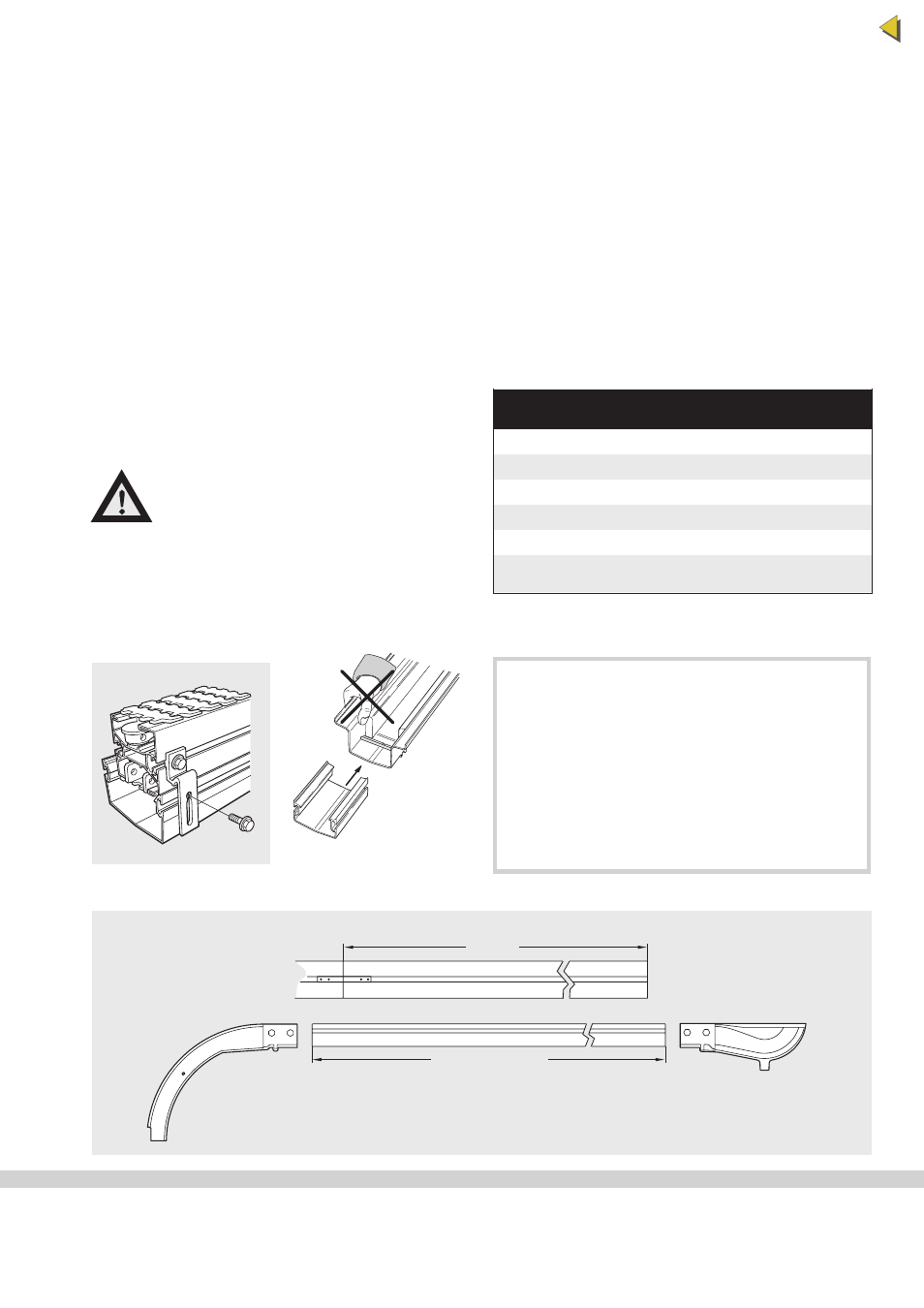

Tropfrinnen und Tropffänger
Allgemeine Informationen
Für die Befestigung der Tropfrinnen sind Tropfrinnen-
Befestigungswinkel erforderlich, die seitlich an das
Führungsprofil geschraubt werden. Empfohlen wird die
Montage eines Befestigungswinkels an jedem Ende
der Tropfrinne sowie die Montage je eines zusätzli-
chen Winkels pro laufendem Rinnenmeter bei Rinnen
über einem Meter Länge.
Die Längsschlitze in den Tropfrinnen-Befestigungs-
winkeln ermöglichen eine Höhenjustierung der Rinnen
unter dem Führungsprofil. Falls im Tropfrinnensystem
Abflußöffnungen vorgesehen sind, können die Tropfrin-
nen geneigt werden, um Flüssigkeiten zu diesen Ab-
flüssen zu leiten.
Der Einsatz von Tropfrinnen als Schutzabdeckung
Der Tropfrinnen-Befestigungswinkel XLDB 21×100 ist
mit einer Doppelbohrung versehen. Erfolgt die Monta-
ge in der oberen Bohrung dient die Tropfrinne gleich-
zeitig als Schutzabdeckung, die den Zugang zur
Rücklaufkette verhindert
(siehe untere Abb. 1)
.
X_DT und XHDS Zuschnittmaße
Die Arbeit mit der Tabelle:
1
Die Länge des Führungsprofils X_CB oder
X_CB_N messen, unter dem die Tropfrinne mon-
tiert werden soll.
2
Den Wert in der Tabelle ablesen, an dem sich die
zu montierende Produktspalte mit der entsprechen-
den Profilreihe kreuzt.
3
Den Tabellenwert zu der in Schritt 1 gemessenen
Führungsprofillänge addieren. Falls der Tabellen-
wert negativ ist, muß er von der Gesamtlänge des
Führungsprofils abgezogen werden.
4
Die Tropfrinnen X_DT und die Tropffänger XHDS
auf die berechnete Länge zuschneiden.
Tropfrinne/
Tropffänger
X_DC X_DD X_DE X_DH X_DJ X_DV
-B*
X_DV
-E**
XSDT
0
+39
+35
-24
-10
+80
+110
XLDT
0
+55
+35
-25
-10
+80
+110
XMDT
0
+59
+35
-25
-10
+80
+110
XHDT
0
+31
+35
-25
-10
+80
+110
XKDT
0
+11
+35
-77
-20
+80
+115
XHDS L×83
XHDS L×53
0
-20
0
-130
-80
+20
+135
*
Das breite (Einlauf-) Ende einer Tropfrinne für senkrechte Bogen
.
**
Das schmale (Auslauf-) Ende einer Tropfrinne für senkrechte Bogen.
Die Montage von Tropfwannen mit
Dichtung an der Tropfrinne kann
schwierig sein. Beim Aufdrücken der
Wanne auf die Rinne sollten keine Finger
zwischen Wanne und Rinne gehalten werden
(siehe untere Abbildung). Der Druck kann sehr
plötzlich nachlassen und die Finger könnten
eingeklemmt werden.
(Siehe Abb. 2 unten)
Beispiel
Ein XL-Führungsprofil ist 500 mm lang.
Die unter dem Profil zu befestigende XLDT-Tropf-
rinne soll an eine XLDV-Tropfwanne für senkrechte
Bogen sowie an eine XLDD-Endwanne für Stand-
ardumlenkeinheiten montiert werden.
Aus der Tabelle für Zuschnittsmaße werden +80
für XLDT/X-DV, und +55 für XLDT/X-DD abgelesen.
Die Länge der Tropfrinne muß daher : 500 mm +
80 mm + 55 mm = 635 mm betragen.
Siehe folgende Abbildung.
XLCB
500 + 80 + 55 = 635
500
XLDT
+80
XLDV
+55
XLDD
fig. 1
fig. 2
