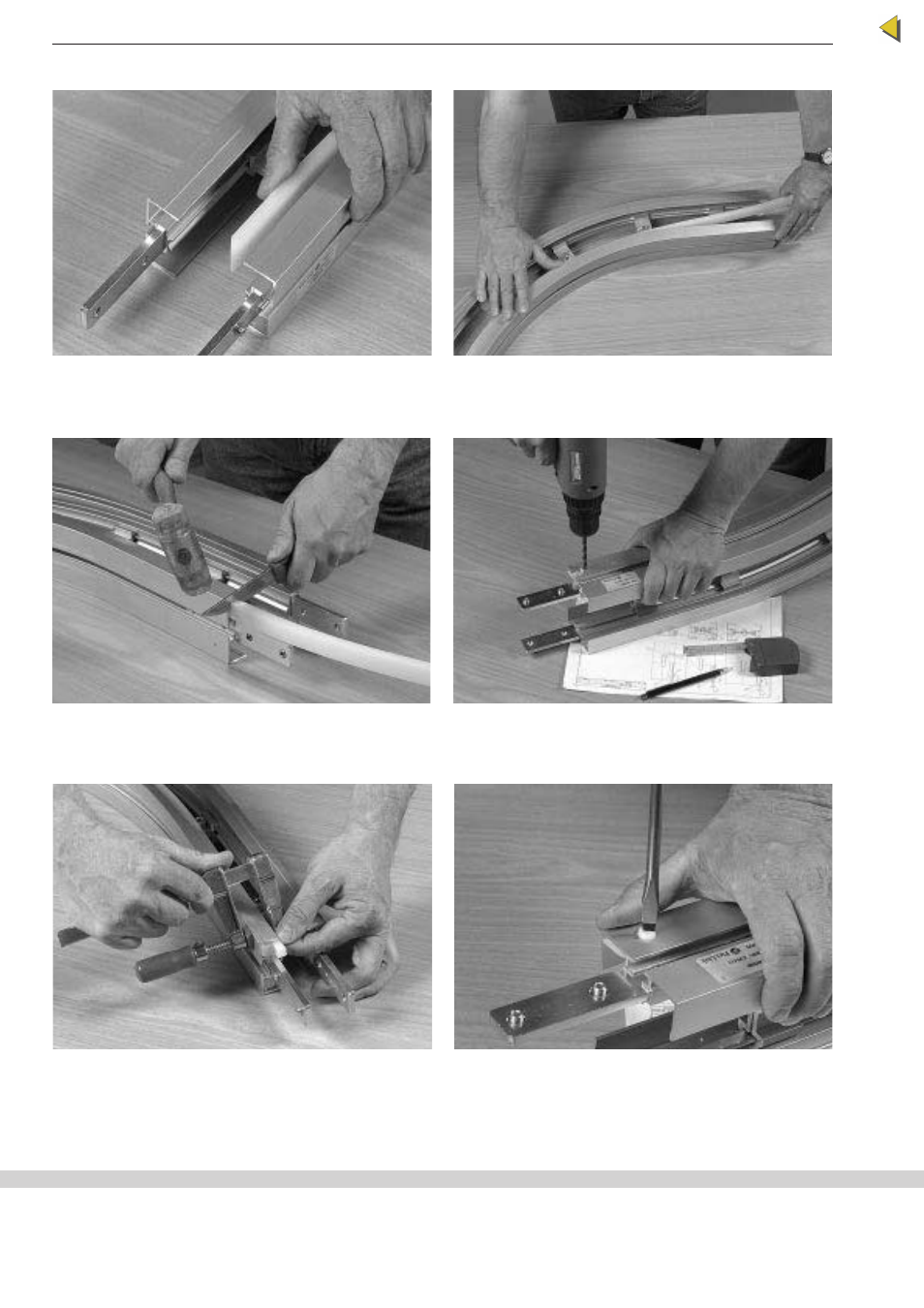

Montage von Tragprofilen in geraden Bögen
1 Tragprofil im Winkel von 45° schneiden. Der
Schnitt sollte am vorderen Ende des Profils in
Transportrichtung erfolgen, um einen einwandfrei-
en Ketteneinlauf zu gewährleisten. 2 Das Tragprofil an der Innenseite des Führungspro-
fils anbringen. Das Tragprofil in der gesamten Kur-
ve anbringen einschließlich der geraden Bereiche
an den beiden Enden.
3 Das Tragprofil am anderen Ende mit einem Messer
und einem Kunststoffhammer im Winkel von 90°
schneiden. 4 Mit einem 4,2-mm-Bohrer am vorderen Ende (in
Transportrichtung) des Innenbogens eine Bohrung
anbringen. Zum Profilende einen Abstand von
20 mm einhalten. Bohrung entgraten.
5 Tragprofil anklemmen um eine genaue Passung zu
gewährleisten. Um einen feste Klemmung zu errei-
chen, zwischen Zwinge und Tragprofil ein kurzes
Stück Profil mit einspannen. Vorgang im gesamten
Bogen wiederholen. 6 Eine Kunststoffschraube XLAG 5 in die Bohrung
einführen und anziehen. Sicherstellen, daß die
Schraube im Tragprofil greift.
