6.4.5 Füllstandmessung
Der Ausgangsstrom des Geräts stimmt mit der Füllstandmessung überein, wenn der
Ausgang auf "Füllstand" eingestellt ist. Folgende Menüpunkte beziehen sich auf die
Füllstandmessung:
• Ausgangsfunktion (2.4.1 AUSGANG)
• Tankhöhe (2.3.1 TANKHÖHE)
• Blockdistanz (2.3.4 BLOCKDISTANZ)
Der Tankboden wird als Referenzpunkt für Einstellungen der 4 und 20 mA-Stromausgänge
definiert. Die Einstellungen der 4 und 20 mA-Stromausgänge stellen die Minimal- und
Maximalpunkte der Messskala dar.
Für weitere Informationen zu den Menüpunkten siehe
Funktionsbeschreibung
auf Seite 38.
6.4.6 Konfiguration des Geräts auf Volumen- oder Massemessung
Das Gerät kann für die Messung von Volumen oder Masse konfiguriert werden. Im Untermenü
der Umrechnungstabelle (2.8.0 UMRECH.TAB) können Sie eine Stützpunkttabelle anlegen.

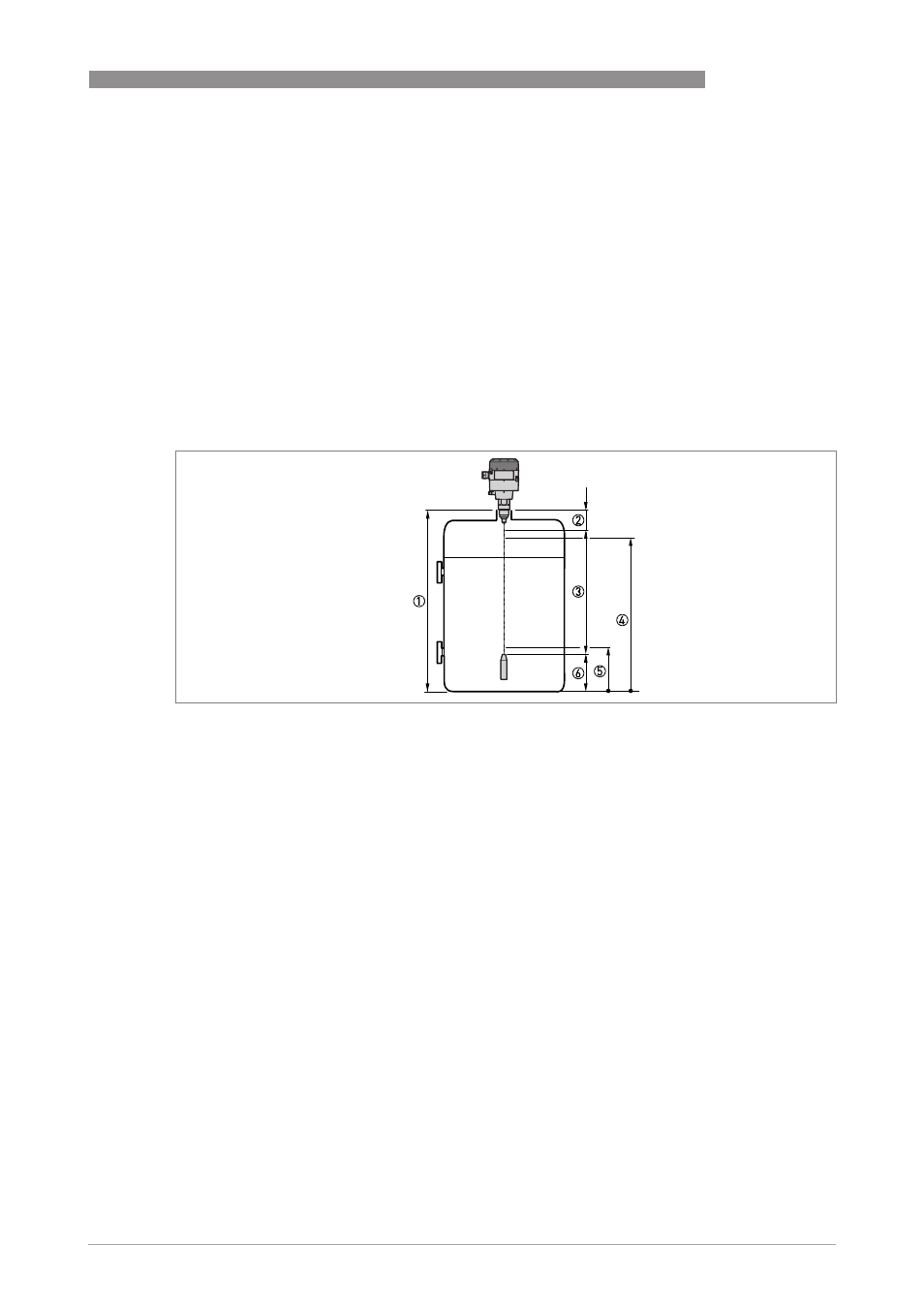

Abbildung 6-2: Füllstandmessung
1 Tankhöhe (2.3.1 TANKHÖHE)
2 Blockdistanz (2.3.4 BLOCKDISTANZ)
3 Maximaler effektiver Messbereich
4 20 mA Einstellung (2.4.4 20mA-WERT)
5 4 mA Einstellung (2.4.3 4mA-WERT)
6 Nicht messbarer Bereich
