-71-

Einstellen der DIP-Schalte

Einstellen des Alarmausgangs

1. Den Video-Multiplexer zerlegen. Dabei wie auf

Seite 69 für den Einbau der Daten-Multiplex-
Baugruppen beschrieben vorgehen.

2. Durch entsprechende Einstellung der Schalter

(SW3/SW4/SW5) kann für das Alarmsteuersignal
Ausgang mit offenem Kollektor (O.C.) oder Impuls-
ausgang (VTR) gewählt werden.

Ausgang mit offenem Kollektor (O.C.): 16 V Gleich-

strom, 100 mA (max.)

Impulsausgang (VTR): +5 V Gleichstrom, ca. 500

ms

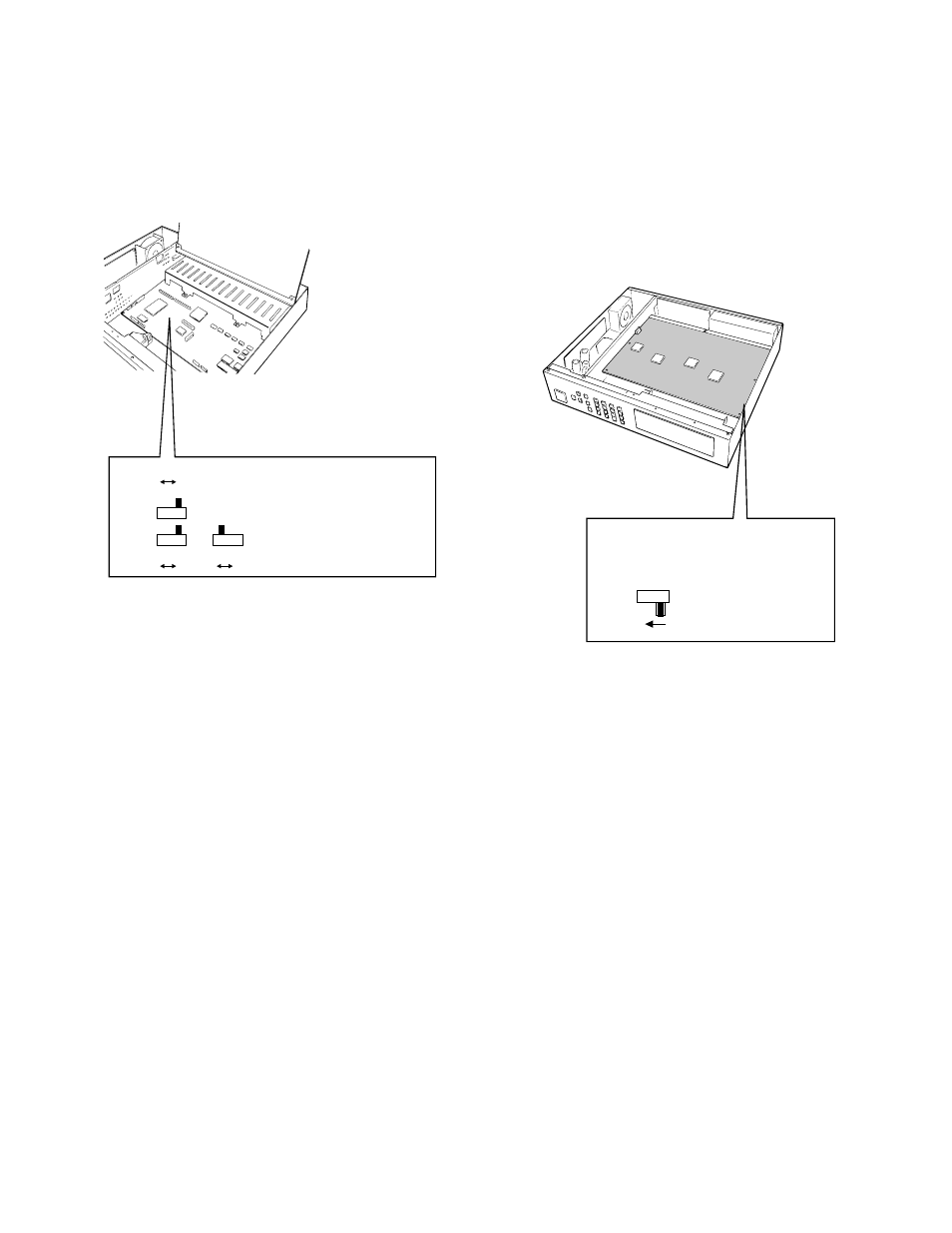

Die obige Abbildung zeigt die Schalterstellung bei
Lieferung ab Werk.

VTR

O.C

SW5

SW3

VTR

O.C

SW4

VTR

O.C

SW3 : Alarm Output

SW4 : Alarm Reset Output

SW5 : Alarm & SW Output

Zuschaltung eines Dummy-Black-Burstsignals

Gemäß der werkseitigen Voreinstellung wird ein
Dummy-Black-Burstsignal zum öberschreiben
etwaiger falsch angezeigter Bilder an den Ausgang
REC OUT geliefert. Wenn diese Funktion nicht
benîtigt wird, SW1 in die unten gezeigte Stellung
bringen.

1. Den Video-Multiplexer zerlegen. Dabei wie auf

Seite 69 für den Einbau der Daten-Multiplex-
Baugruppen beschrieben vorgehen.

2. Schalter (SW1) auf der Leiterplatte in Stellung OFF

bringen.

SW1

OFF

SW1 : Record Output

SW3: Alarmsignal

SW4: Alarmrückstellsignal

SW5: Alarm- und Schaltsignal

SW1: Aufnahmesignal
