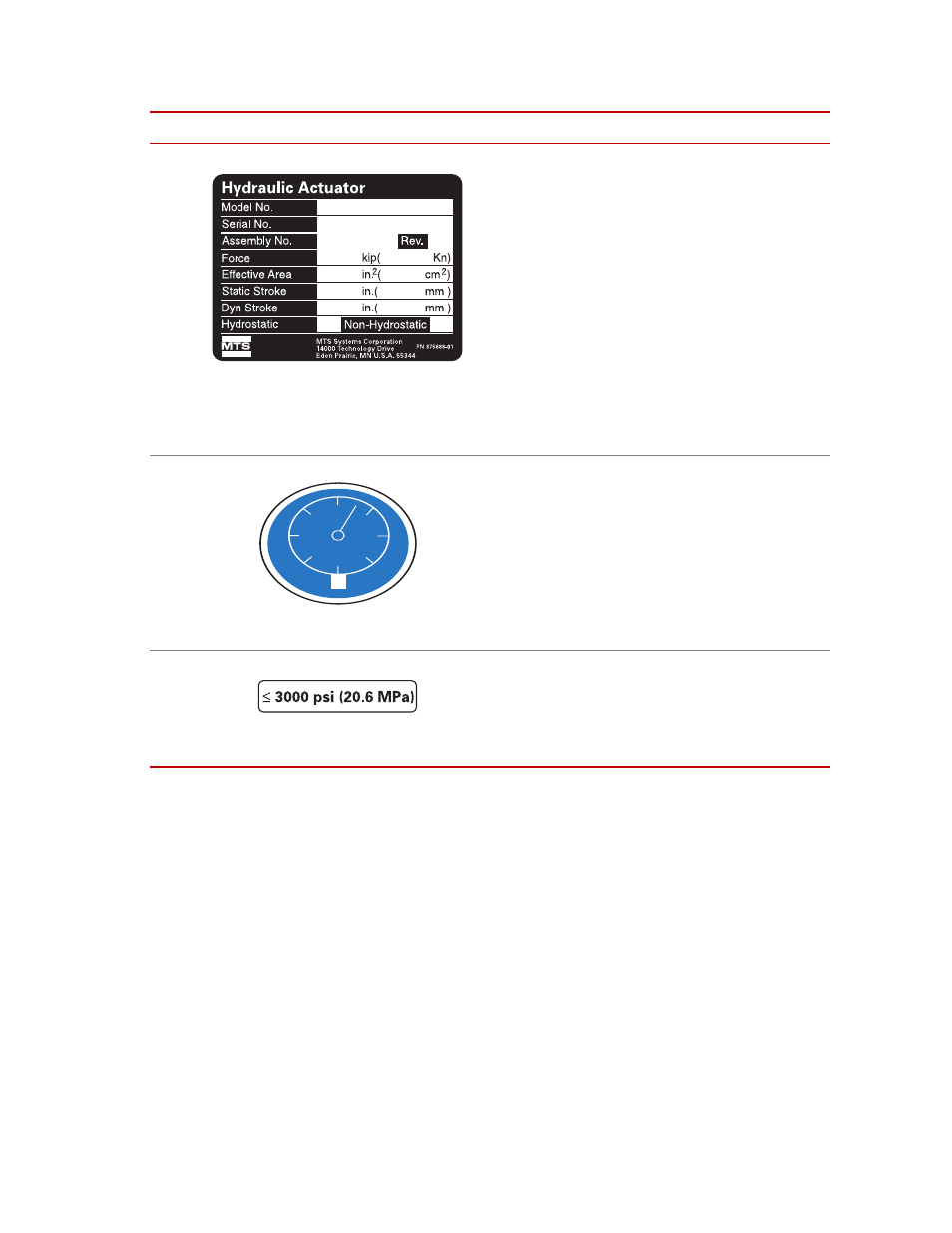

Platzierung der Gefahrenschilder
Produktinformationen Arbeitszylinder Serie 201 27
Teile-Nr. 037-588-801
Kennschild des hydraulischen
Arbeitszylinders zeigt folgende
Informationen:
• Modellnummer
• Seriennummer
• Baugruppennummer/Version
• Nennkraft
• Wirksame Fläche
• Statischer Hub
• Dynamischer Hub
• Hydrostatisch/nicht hydrostatisch
Teile-Nr. 57-237-711
Drucksymbol.
Kann allein oder in Verbindung mit dem
Nenndruckschild (Teile-Nr. 57-238-5xx)
verwendet werden.
Teile-Nr. 57-238-5xx
Nenndruck. Tatsächliche Nennwerte auf
diesem Schild können variieren. Dieses Schild
wird in Verbindung mit dem Drucksymbol
(Teile-Nr. 57237711) verwendet. Es befindet
sich direkt unter dem Drucksymbol am
Zylinder.
S CHILD B EZEICHNUNG
