10 • E-REVO BÜRSTENLOS
TRAXXAS TQ
i
FUNKSYSTEM
V/T - Spannungs-/
Temperatursensor
RPM - Drehzahlsensor
BATT/
CH5 - Batterie/Kanal 5*
CH4 - Kanal 4*
CH3 - Lüfter
CH2 - Geschwindigkeitsregler
CH1 - Lenkservo
CH1 - Lenkservo
*Nicht verwendet

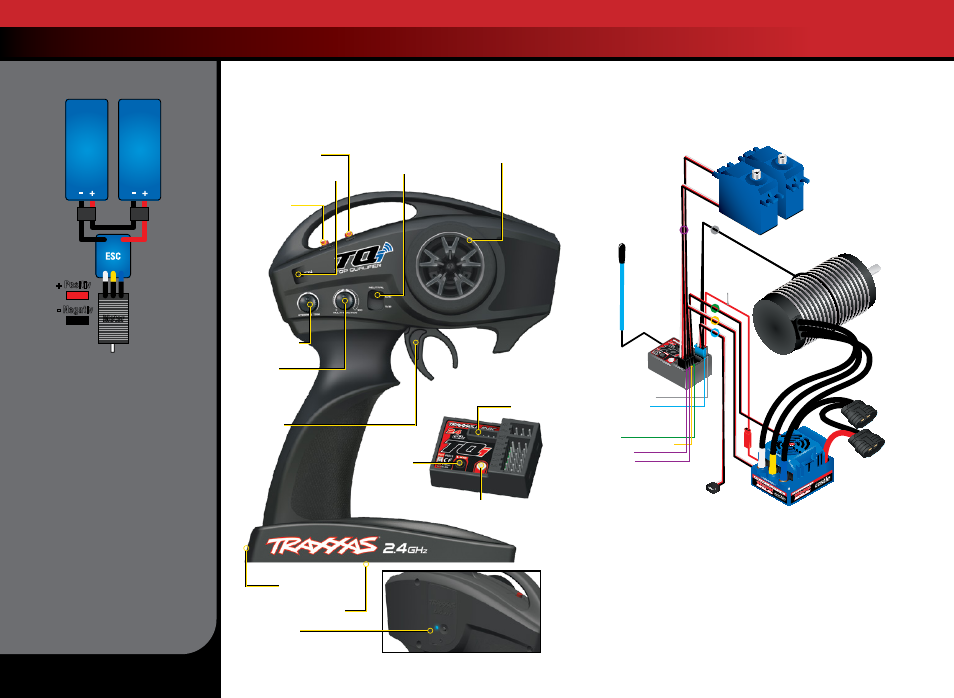

MODELL - ELEKTRISCHES DIAGRAMM
Antenne
Empfänger
Motor
Hochstrom
Anschluss
Kanal 2
Elektronischer
Geschwindigkeitsregler
MXL-6s
Kanal 1
Lenkservos
Verkabelungsdiagramm
Elektronische Geschwindigkeitsregler
MXL-6s Technische Merkmale:
Zellen .............................. 18 NiCad / NiMH 6s LiPo
Widerstand ..................... 0.0003 Ohm pro Phase
Bremsen Proportional mit einstellbarer Kurve
Umkehrbar ........................................Ja - mit Sperre
Unterspannungsabschaltung ..Programmable
Gehäuseabmessungen .............................................
55,88 mm (2.2”) x 48.26 mm (1.9”) x 35.56 mm
(1.4”)
Gewicht mit Reifen ........................................... 121g
Anschlussart .......................................6.5mm bullet
Ihr Modell beinhaltet den TQi 2,4 GHz-Sender mit der Traxxas-Link-Kabellos-Modul. Der Sender nutzt zwei Kanäle zur Steuerung von
Beschleunigung und Lenkung. Der Empfänger im Inneren des Modells verfügt über 5 Ausgangskanäle. Ihr Modell ist mit zwei Servos und
einem elektronischen Geschwindigkeitsregler ausgestattet.
SENDER UND EMPFÄNGER
Trimmen
der Lenkung
Gashebel
Multi-funktions-
schalter
Gashebel -
Nullpunkteinstellung
Lenkrad
Hauptschalter
Batteriefach
Traxxas-Link-
Kabellos-Modul
Einstellungstaste
Menütaste
Rote/Grüne Status-LED
mehr Informationen auf
Seite 32
Link-
Taste
LED
Sensor Erweiterungs-
Port**
** Zusätzlicher Sensoranschluss zur Verwendung mit der Telemetrie-Erweiterungsmodul
(mehr Informationen auf Traxxas.com und in den mitgelieferten Materialien)
Batterie
Batterie
Motor
+ Positiv
- Negativ
Drehzahlsensor
Temperatur-
Sensor
Spannungs-
sensor
