Seite 13
4.3
Lautsprecherausgänge - OUT A/B
WARNUNG!
Gefahr eines elektrischen Schlags
Die Ausgänge des Verstärkers können gefährliche Spannungen
führen.
- Verwenden Sie nur isolierte Lautsprecherkabel mit korrekt
angeschlossenen Steckern.
- Verbinden Sie auf keinen Fall einen Kontakt eines
Verstärkerausgangs mit einem anderen Ausgang, Eingang
oder Schutzerde.
AMP A
OUT A
INPUT A
AMP B
OUT B
INPUT B

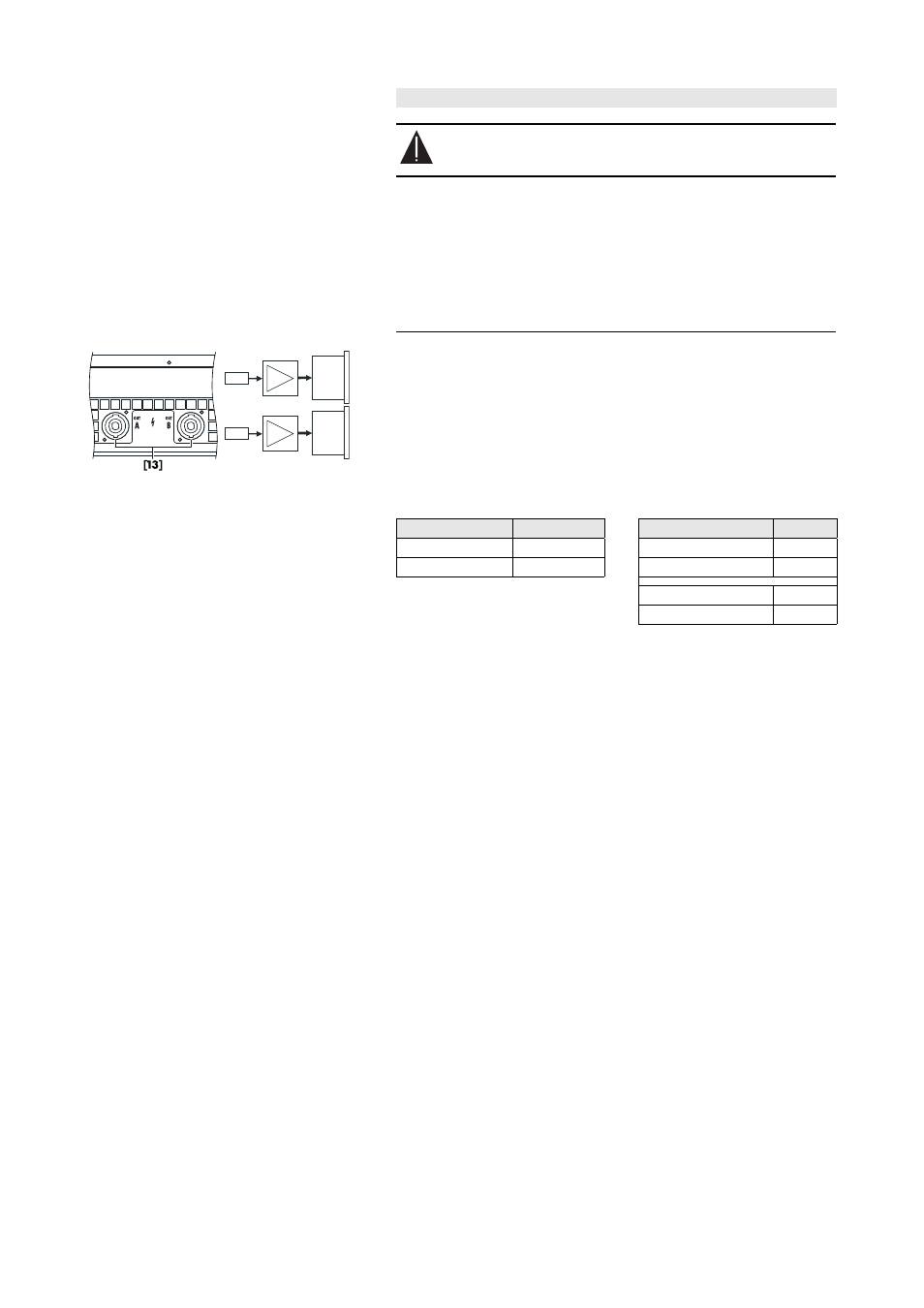

Fig. 6: NL4 Lautsprecherausgänge und
Kanalzuordnung
Der D6 ist je Verstärkerausgang mit einer NL4 Buchse [13] ausgestattet.
Die Kontakte 1+/2+ bzw. 1
—
/2
—
sind parallel geschaltet. Sowohl
1+/2+ als auch 1
—
/2
—
sind spannungsführend.
Eine Gegenüberstellung der Pinbelegungen für den Verstärkerausgang
und den Lautsprechertypen, kann aus den folgenden Tabellen entnom-
men werden.
D6 Ausgang
NL4
Lautsprechertyp
NL4
+
1 + / 2 +
TOP +
1 +
—
1 — / 2 —
TOP —
1 —
Tab. 2: Pinbelegung D6
SUB +
2 +
SUB —
2 —
Tab. 3: Pinbelegungen der
Lautsprecher
D6 Verstärker, Hardwarehandbuch
(1.9 DE)
Seite 13 von 24
