5.2.2 Netzversorgung
Die folgende Tabelle zeigt die Anzahl der Geräte je Netzphase, wenn
die Leistung voll ausgenutzt wird.
Netzversorgung Anzahl Geräte
230 V / 16 A Max. 4
115/100 V / 15 A Max. 2
In den USA und Japan empfehlen wir unter kritischen Bedingungen (lan-
ge Kabel, hohe Last) den Betrieb über 2 Phasen (Phase gegen Phase,
240/200 V) oder aber eine Verkabelung mit deutlich größeren Lei-
tungsquerschnitten (mind. 4 mm
2 / AWG 12).
5.2.3 Betriebsbedingungen
Die folgende Grafik zeigt den thermischen Arbeitsbereich des D6. Inner-
halb dieses Arbeitsbereiches werden die technischen Daten des Gerätes
eingehalten. Ein Betrieb außerhalb dieses Bereichs ist kurzzeitig möglich,
führt jedoch nach einiger Zeit zur Abschaltung, bedingt durch Übertem-
peratur.

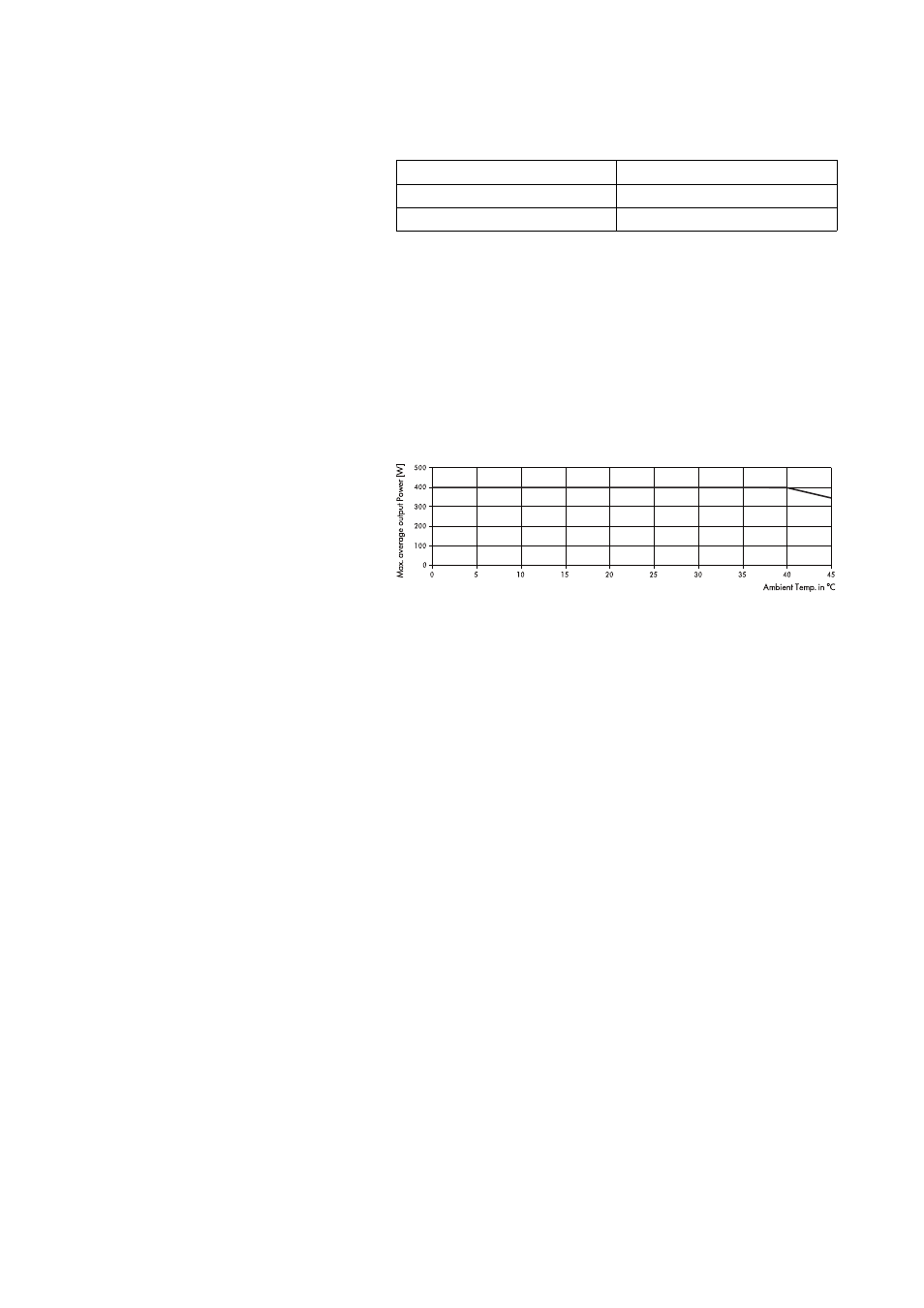

Fig. 7: Summe der maximalen mittleren Ausgangsleistung in
Abhängigkeit der Umgebungstemperatur
Wie bereits in Kap. 5.2.1 erläutert, führt ein Signal mit einem CF von
2.4 zu 1/3 der nominalen Sinusausgangsleistung (Sinus-Nennleistung)
also zu 200 W an 4 Ohm je Verstärkerkanal (400 W gesamt).
- Das thermische Konzept des D6 ist dabei so ausgelegt, dass bei einer
Umgebungstemperatur von bis zu 40° C diese Leistung für
eine unbegrenzte Zeit zur Verfügung steht.
- Mit steigender Umgebungstemperatur reduziert sich die
maximale mittlere Ausgangsleistung linear, ohne dass das Gerät
thermisch abschaltet.
- Bei maximal zulässiger Umgebungstemperatur von
45° C beträgt die maximale kontinuierliche Ausgangsleistung 340 W
bzw. 170 W je Verstärkerkanal.
Bezogen auf die Tabelle „D6 Leistungsbilanz“, arbeitet der Verstärker
auch uneingeschränkt bei z.B. 150 W Gesamtleistung ...
- an 4 Ohm und einem CF von 4.0 oder
- an 8 Ohm und einem CF von 2.4
Die maximale Ausgangsleistung von 2 x 600 W an 4 Ohm, die ther-
misch bedingt ohnehin nur kurzzeitig abgegeben werden kann, bleibt
von der Umgebungstemperatur unbeeinflusst.
