d&b D6 Software Benutzerhandbuch
Seite 10
Eine genaue Beschreibung der Filterfunktionen, die für den entspr.
gewählten Lautsprecher zur Verfügung stehen, findet sich in den
jeweiligen Lautsprecherhandbüchern.
Eine ausführliche Beschreibung der CSA-Funktion findet sich in der
technischen Informationsschrift TI 330 (Bestellnummer: D5330). Die TI
steht Ihnen auf der d&b Internetseite unter
zum
Download zur Verfügung oder kann dort direkt online bestellt werden.

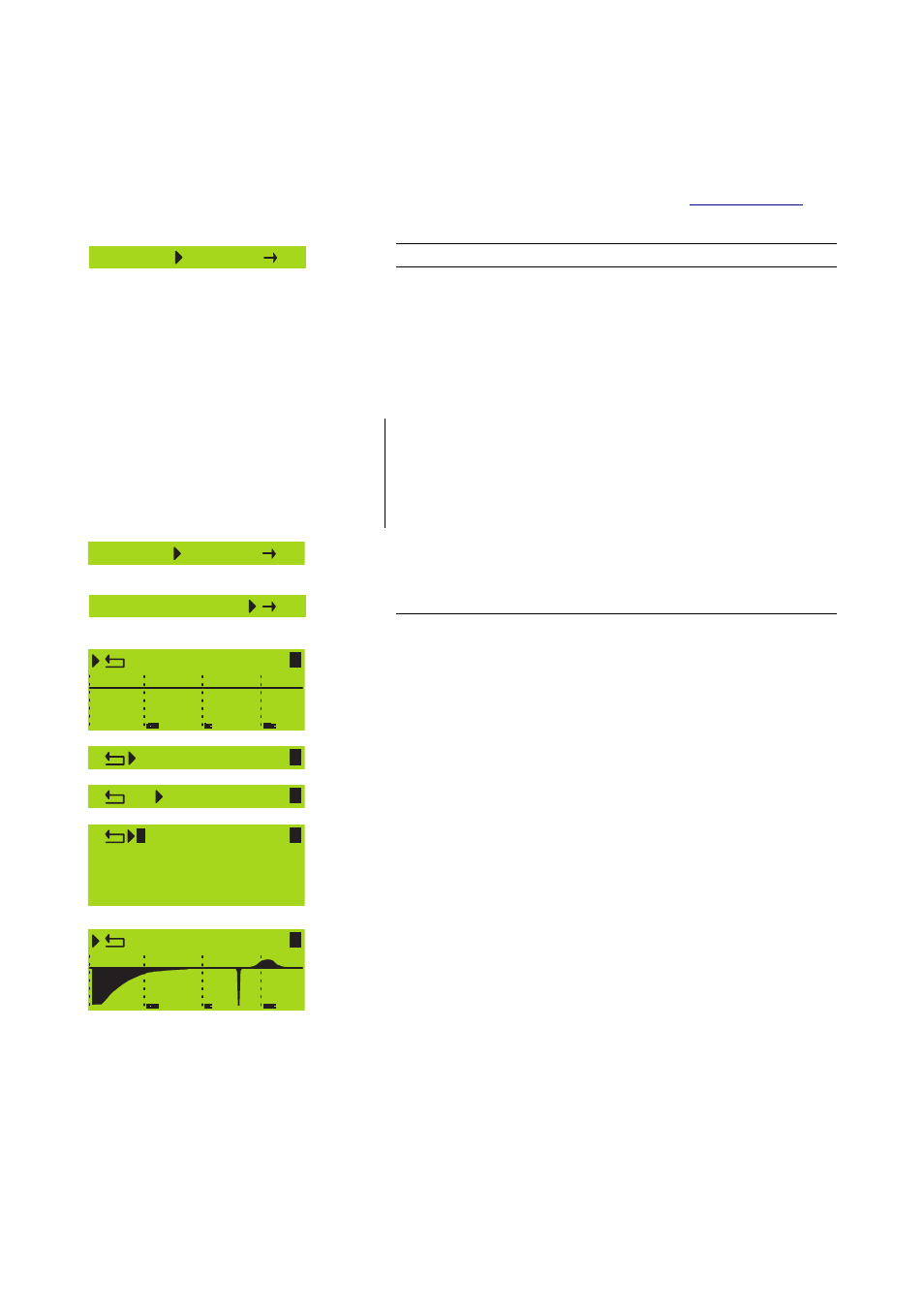

Equalizer
Für jeden Kanal steht ein parametrischer 4-Band-Equalizer mit
wahlweiser Anhebung oder Absenkung (PEQ) oder Notch-Funktion zur
Verfügung. Der Equalizer sitzt im Signalweg vor den Limitern. Der
Equalizer ist als gesamte Funktion ein- und ausschaltbar (Master on/off)
während auch jeder einzelne Filter zu- bzw. abschaltbar ist. Über die
"Link A»B-Funktion" können die Equalizer beider Kanäle gelinkt werden
(siehe "Link A»B-Funktion" auf Seite 17).
HINWEIS:
Werden mehrere Filter-Funktionen mit großer Anhebung im selben
Frequenzbereich betrieben, kann es zu Überläufen im DSP kommen.
Diese werden intern erkannt und der D6 wird stumm geschaltet (MUTE).
Es erfolgt die Fehlermeldung "DSP Error 16". Durch Verändern der
Mitten-Frequenz einzelner Filter oder durch Abschalten einzelner EQ-
Bänder kann der Fehler behoben werden.
on/off
Ein- bzw. Ausschalten der EQ Funktion (Master On/Off).
Set
Das "Set-Menü" erlaubt den Zugriff auf die vier Frequenzbänder.
on/off
Ein- bzw. Ausschalten der EQ Funktion (Master On/Off).
EQ [Nummer]
Durch Auswahl und Drücken des Encoders können die einzelnen EQ-
Filter direkt aufgerufen und editiert werden, ohne in das Übersichtsmenü
(Set-Menü) wechseln zu müssen.
off/PEQ/Notch
Auswahl der Funktionen "off", "PEQ" und "Notch".
Der Status der einzelnen Bänder wird wie folgt angezeigt:
—
Das entsprechende EQ Band ist ausgeschaltet "off" (flat).
P
Das entsprechende EQ Band ist auf "PEQ" Funktion geschaltet.
N
Das entsprechende EQ Band ist auf "Notch" Funktion
geschaltet.
Das Übersichtsbild zeigt schematisch den Gesamtfrequenzgang aller
(aktiven) Filter.
D6 Softwarehandbuch (Firmware V1.x.x)
(1.3 DE)
Seite 10 von 32
on 1- 2- 3- 4-
A
on 1- 2- 3- 4-
A
on 1- 2- 3- 4-
A
1
off
A
F 26 Hz
Q 0.99 BW 1.01oct
G -18.0dB
on 1P 2- 3N 4P
A
Equalizer off Set
Equalizer off Set
Equalizer on Set
