2.5 Settings-Menü
Im "Settings-Menü" werden allgemeine Geräteeinstellungen vor-
genommen und weitere Untermenüs angewählt. In der ersten Zeile
rechts, wird zusätzlich die "dbCAN-ID" angezeigt. Näheres zur dbCAN-
Id findet sich im Kapitel "Remote" auf Seite 18 in diesem Handbuch.
Back
Verlassen des Untermenüs bzw. zurück zur Hauptanzeige.
Input (Eingangs-Sektion)
Umschalten der Eingangsart des D6.
analog
Die analogen Eingänge INPUT A/B und INPUT LINK A/B sind aktiv.
digital
Der digitale AES/EBU Eingang und LINK Ausgang ist aktiv.
Hinweise bez. AES/EBU Eingang ⇒ ⇒ ⇒ ⇒ Abtastraten
Der AES/EBU Eingang unterstützt die beiden Abtastraten 48 und
96 kHz und zeigt diese im Display an.
Andere, standardisierte Abtastraten (z.B. 32, 44.1 oder 88.2 kHz)
werden erkannt aber nicht unterstützt und im Display mit einem (?)
angezeigt.
Die digitalen Eingänge werden auf eine korrekte Synchronisierung mit
dem Eingangssignal überwacht. Kurzzeitige Signalunterbrechungen
bzw. Verluste in der Signalqualität werden über blinkende ISP-LEDs
angezeigt. Im Input-Menü erscheint dann anstatt der detektierten
Abtastfrequenz die Meldung "sync?".
Wird dauerhaft keine Abtastrate angezeigt, liegt entweder kein Signal
an, die Signalqualität ist zu schlecht oder die Abtastrate ist nicht bekannt
(nicht standardisierte Abtastrate).
Channel A (B)
Die Funktionen und Untermenüs (Menüstruktur) für Kanal A und B sind
identisch. Im Folgenden wird Kanal B in Klammern mitgeführt.
Anwählen von "Channel A(B)" und Drücken des Encoders wechselt in
das Untermenü "Setup Channel A(B)".
Setup Channel A (B)
Source (Input Routing)
Innerhalb der Untermenüs "Channel A(B)" lässt sich die Eingangsquelle
(Source) für den betreffenden Kanal einstellen.
Input A Der entsprechende Kanal wird von Eingang A
gespeist.
Input B Der entsprechende Kanal wird von Eingang B
gespeist.
Input A+B Der entsprechende Kanal wird mit der Summe der
Signale A und B versorgt. (Das Summensignal wird
um 6 dB abgeschwächt)
Die Stati der gewählten Eingangsquelle wird im "Settings-Menü"
angezeigt (siehe nebenstehende Abbildung).
D6 Softwarehandbuch (Firmware V1.x.x) (1.3 DE) Seite 8 von 32
Settings Id0.01
Back
Input
analog
Ch A Q7
Ch B Q-SUB
off
Remote off
Lock Press 2s
Options
Input digital 48kHz
Input digital 96kHz

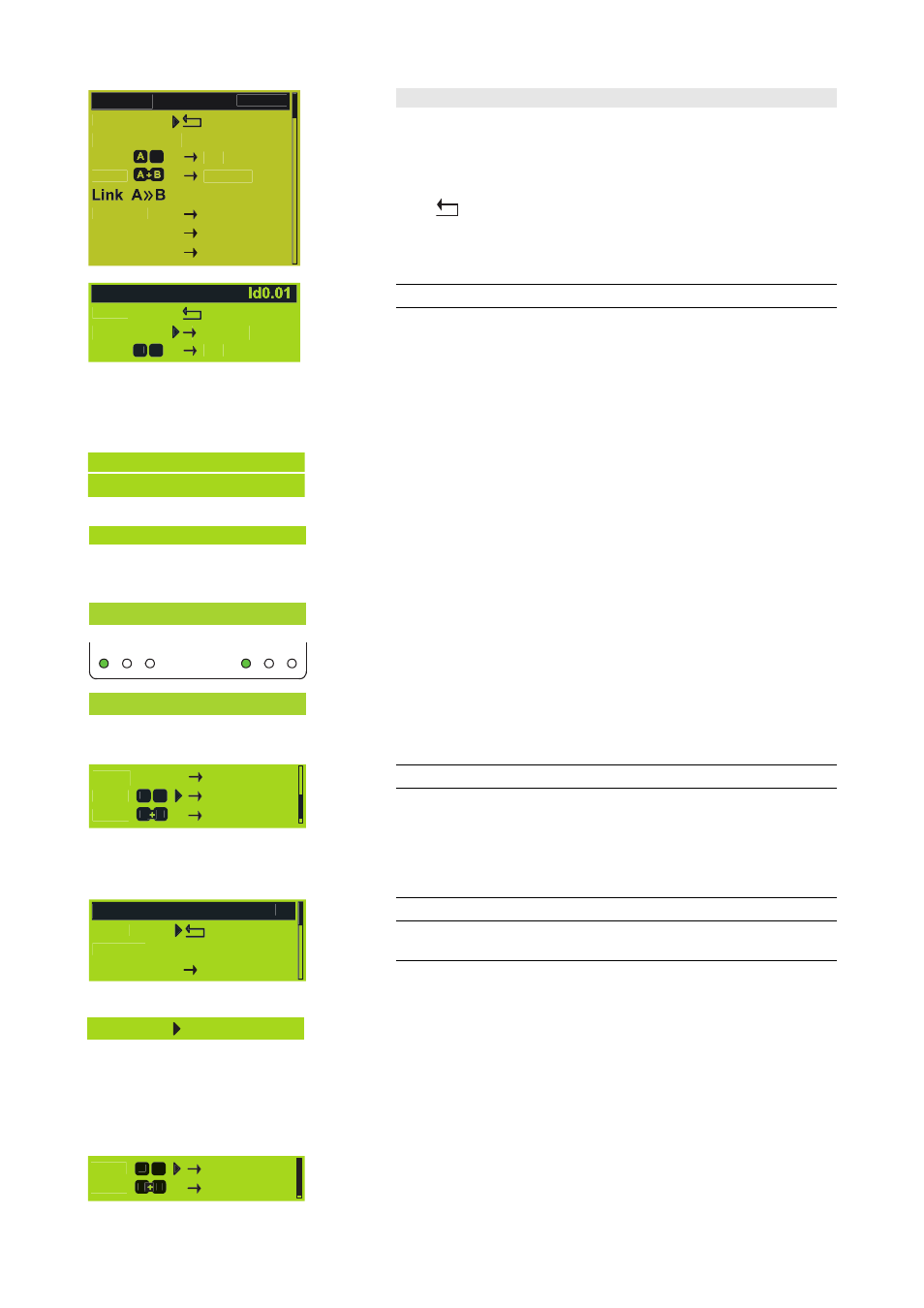

Fig. 3: Unterstützte Abtastraten
