Hinweise bez. AES/EBU Eingang ⇒ ⇒ ⇒ ⇒ Input Routing:
Entsprechend dem AES Standard (AES3-2003 Stereophonic Mode) gilt
für den D6 Controller die folgende Zuordnung der AES Kanäle:
D6 Kanal A Linker AES Kanal bzw. A Kanal (Subframe 1)
D6 Kanal B Rechter AES Kanal bzw. B Kanal (Subframe 2)

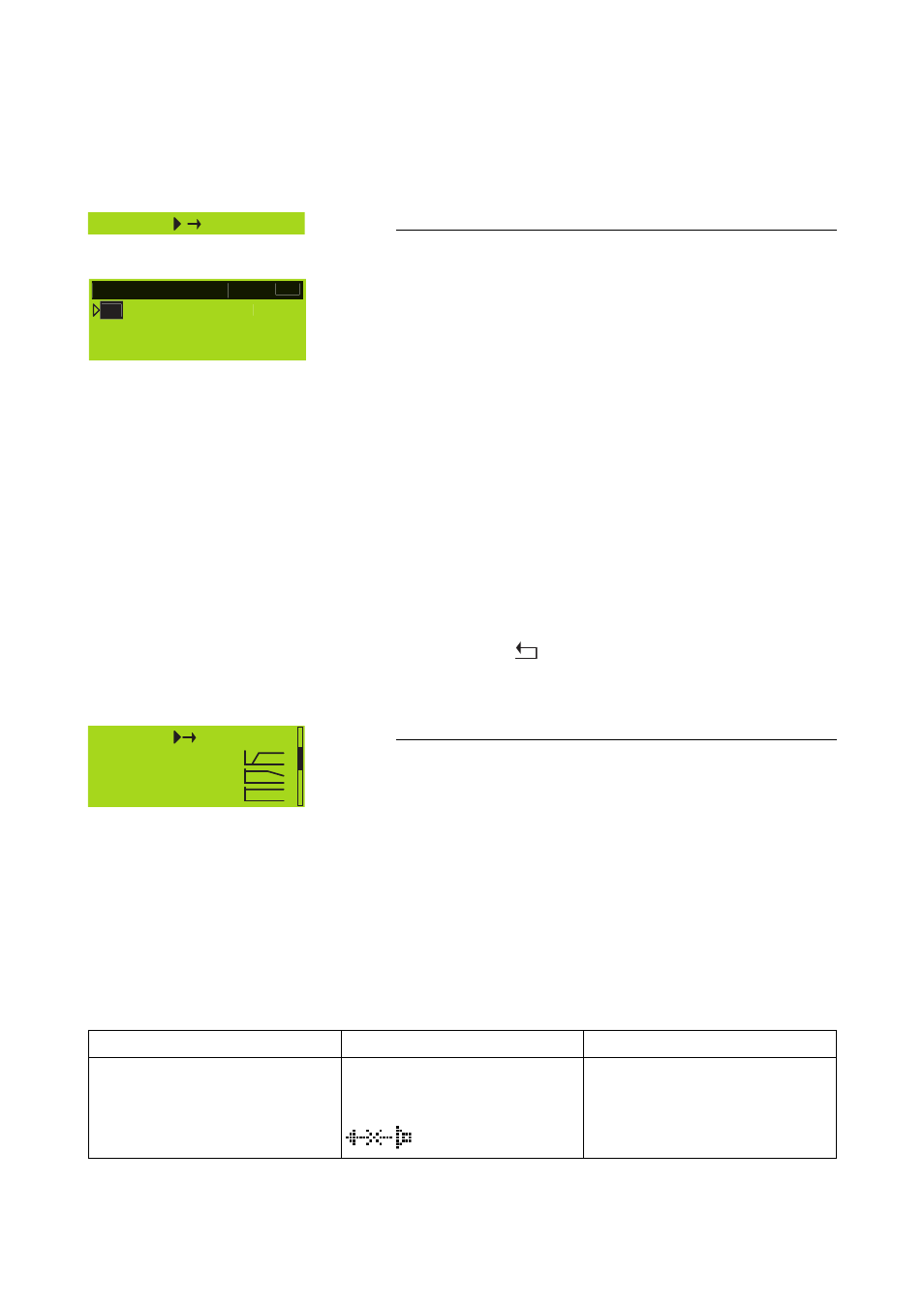

Speaker
Speaker Selection
Anwählen von "Speaker" und Drücken des Encoders wechselt in das
Untermenü "Speaker Selection" und ermöglicht die Auswahl, der im D6
verfügbaren
d&b Lautsprecher-Setups. Rechts des gewählten
Lautsprechers, wird zusätzlich die Version des Lautsprecher-Setups
angezeigt.
Nach Auswahl des Lautsprechers blinkt zuerst ein Fragezeichen. Erst
nach bestätigen über "Ok" oder "+Clear" wird umgeschaltet.
Ok
Umschalten auf den angewählten Lautsprecher und verlassen des
Untermenüs "Speaker Selection".
+Clear
Umschalten auf den angewählten Lautsprecher, verlassen des
Untermenüs "Speaker Selection" und löschen der Benutzereinstellungen
des Kanals. Die folgenden Einstellungen werden zurückgesetzt:
- Konfigurationsschalter (Filter_1, Filter_2, Filter_3)
- Delay (die eingestellte Einheit bleibt erhalten)
- Equalizer
- Load- und Input Monitoring
- Der betreffende Kanal wird stumm geschaltet (Mute)
Cancel (⇒ ⇒ ⇒ ⇒ Back )
Verlassen des Untermenüs "Speaker Selection" (Abbruch). Die vorherige
Einstellung bleibt aktiv.
Filter_1, Filter_2, Filter_3
Die Filter-Funktion besteht aus dem Namen des Filters, Ein/Aus-Status
bzw. Wert und einem Piktogramm bzw. einer schematischen
Darstellung des Filter-Frequenzganges.
Name und Filter-Frequenzgang sind abhängig vom angewählten
Lautsprecher.
Die Anzeige [---] bedeutet, dass dieses Filter beim angewählten
Lautsprecher nicht belegt ist.
on/off
Ein- und Ausschalten der gewählten Filter-Funktion. Zusätzlich wird
rechts die Änderung der Übertragungsfunktion schematisch dargestellt.
[Wert] (Filter_3)
Einstellen des Wertes für Filter_3. Zusätzlich wird rechts die
Übertragungsfunktion schematisch dargestellt.
Filter_1 Filter_2 Filter_3
Konfiguration der
Übergangsfrequenz(en) für TOP/SUB.
z.B. CUT, 100 Hz, Infra. Kompensation im Hochtonbereich
über Distanz. z.B. HFA, HFC.
CSA (Cardioid Subwoofer Array)
Array-EQ (Kompensation von
Kopplungseffekten) ⇒CPL
Bereich:
–9 dB ... 0 dB Cut (Lo shelf)
0 dB ... +5 dB Anhebung (65 Hz, Bell)
Tab. 1: Settings, Filter_1, _2, _3
D6 Softwarehandbuch (Firmware V1.x.x) (1.3 DE) Seite 9 von 32
Speaker Selection A
Q7 V1.01
Ok? +Clear? Cancel
Speaker Q7
Speaker Q7
CUT on
HFA on
CPL off
