d&b D6 Software Benutzerhandbuch
Seite 25
MUTE A/B
Hinweis
:
Die MUTE A/B Schalter bewirken eine Trennung des Signals vom
Controller zum Leistungsverstärker, während das Eingangssignal weiter
am Controller anliegt. Die Eingangsüberwachung bleibt weiter möglich,
auch wenn der betreffende Kanal bzw. beide Kanäle stumm geschaltet
sind (siehe auch D6 Hardwarehandbuch "Bedien- und Anzeigeelemente
– MUTE A/B").

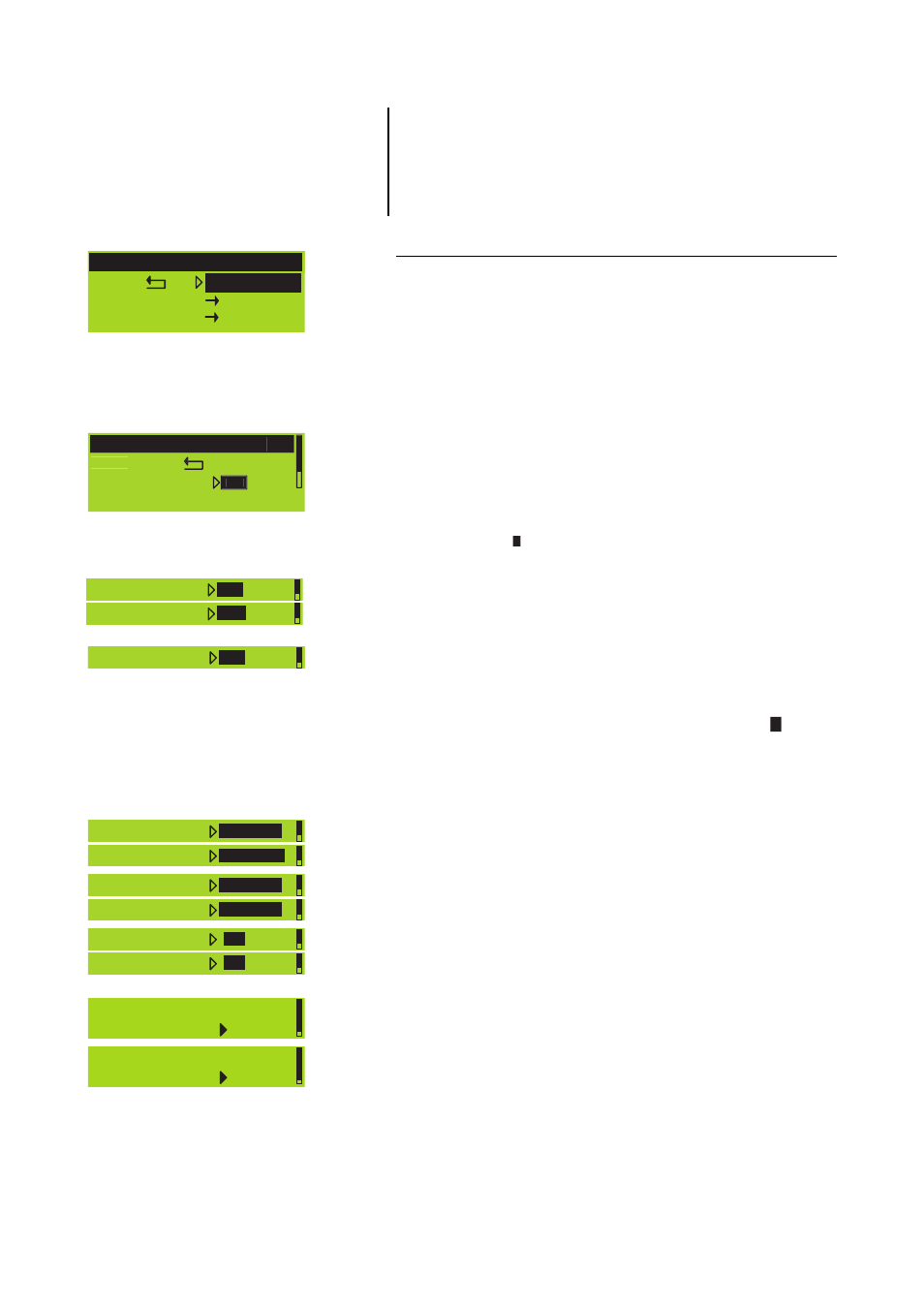

Input Monitoring Menü
Mode
Anwahl von "Mode" und Drücken des Encoders erlaubt die Einstellung
der folgenden Betriebsarten:
Analog Pilot Überwachung auf eingehende Pilottonsignale an den
Analogeingängen.
Digital Pilot Überwachung auf eingehende Pilottonsignale am
Digitaleingang.
Digital Lock Überwachung des Digitaleingangs auf Synchronisation.
Input A / Input B
Auswahl von "Input A" oder "Input B" und Drücken des Encoders
erlaubt folgende Einstellungen für den betreffenden Kanal:
Mode
Einschalten von Input Monitoring (der "Ein/Aus-Status" wird in der
Hauptanzeige als "
P
" angezeigt). Eine Fehlermeldung erfolgt, wenn kein
Pilotton detektiert, werden kann.
Detection Time
Zulässige Dauer der Unterbrechung des Pilottones, bevor ein Fehler
gemeldet wird.
Notch on/off
Das eingehende Pilottonsignal kann über ein Notch-Filter aus dem
eigentlichen Nutzsignal ausgeblendet werden. Ein aktivierter Notchfilter
bleibt auch dann aktiv, wenn Input Monitoring ausgeschaltet ist (Mode:
"off"). Der Ein/Aus-Status des Nochfilters wird dann mit "
n
" in der
Hauptanzeige (Main Screen) angezeigt.
Frequency
Filterfrequenz (Mitten-Frequenz) einstellbar von 1 Hz bis 20 kHz in 1 Hz
Schritten.
Freq. Fine
Feineinstellung der Filterfrequenz: ± 1 Hz, in 1/100 Hz Schritten.
Quality
Filtergüte einstellbar von 4 ... 42, Schrittweite 1. Die Mitten-Frequenz
wird voll bedämpft (⇒ – ∞ dB).
Detect? no (yes)
Der Pegel des eingehenden Pilottonsignals wird dBu angezeigt und
gleichzeitig erfolgt neben "Detect?" eine Statusanzeige ("yes" oder
"no"), abhängig vom eingestellten Schwellwert (Threshold).
Threshold
Schwellwert für die Detektierung des eingehenden Pilottonsignals,
einstellbar in einem Bereich von –122 dBu bis +21 dBu in 1 dB
Schritten.
D6 Softwarehandbuch (Firmware V1.x.x)
(1.3 DE)
Seite 25 von 32
Detection Time
1s
Detection Time
99s
Detected? no - 94dBu
Threshold - 42dBu
Detected? yes - 42dBu
Threshold - 42dBu
Detection Time
99s
Notch Filter
on
Input Monitoring Input A
Back
Mode
on
...
Frequency
1Hz
Frequency
20000Hz
Freq. Fine
+0.99Hz
Freq. Fine
- 0.99Hz
Quality
4
Quality
42
Check
Ok
Input Monitoring
Input A off
Input B off
Mode
Analog Pilot
