Impedanz Z
Die Lastimpedanz am Ausgang als numerischer Wert. Der Wert wird
mit dem momentanen Ausgangssignal bestimmt und hängt daher von
dessen Frequenzspektrum ab. Der Messbereich erstreckt sich von
0 Ohm (Kurzschluss) bis 255 Ohm (offener Ausgang: I = 0, Z ⇒ ∞). Ist
das Ausgangssignal zu gering, wird der Maximalwert von 255 Ohm
angezeigt.
Power
Aktuelle, effektive Ausgangsleistung als Bargraph und als numerischer
Wert in Watt. Der Doppelpunkt [B] hält den Spitzenwert für 1 s.
Channel Name
Channel Name
Channel A
Ok
Cancel
Channel Name
MyChanne
l
e f g h i j k
l
m n o p q r s t
MyChannel
STUVWXYZÄÖÜ
abcdefgh
Channel Name
Channel Name

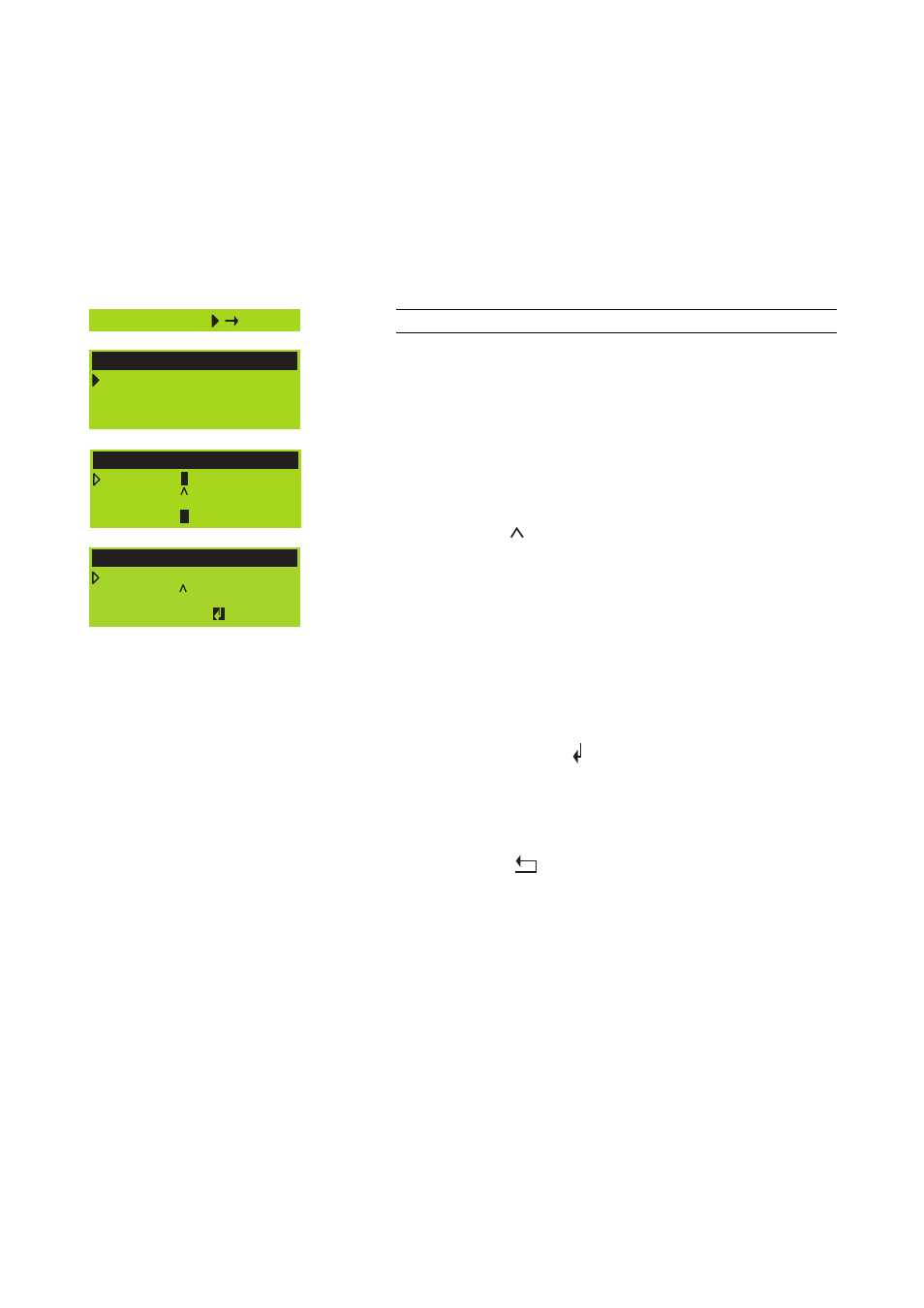

Neuvergabe bzw. Ändern des Kanalnamens (max. 15 Zeichen):
Einzelne Zeichen oder ganze Einträge können beibehalten werden,
indem der Encoder je Zeichen einmal gedrückt wird, ohne zu drehen.
Die Cursorposition kann durch gleichzeitiges Drücken und Drehen des
Encoders in beide Richtungen bewegt werden.
1. Nach Aufruf des Menüs steht der Cursor am Beginn des
Kanalnamens. Als Werkseinstellung steht hier "Channel" gefolgt von
dem jeweils gewählten Kanal (A oder B).
2. Durch Drücken des Encoders wird der Editiermodus aufgerufen. Der
Cursor (Zeiger
), steht jetzt am Zeilenanfang. Gleichzeitig erscheint
in
der
unteren
Zeile
eine
Zeichenauswahl
(Groß-
und
Kleinbuchstaben sowie weitere Sonderzeichen).
3. Durch Drehen des Encoders wird ein Zeichen ausgewählt. Drehen
nach links bewegt den Cursor zum Anfang der Zeichenauswahl
(A⇐), drehen nach rechts zum Ende der Zeichenauswahl (⇒ @).
4. Durch Drücken des Encoders wird der gewählte Buchstabe in die
obere Zeile geschrieben und der Cursor rückt eine Stelle weiter.
5. Die Schritte 1 bis 4 werden solange wiederholt bis der Kanalname
vollständig eingegeben ist.
6. Die Eingabe wird beendet, indem der Cursor in der unteren Zeile
auf das Eingabezeichen ( ) bewegt und der Encoder gedrückt wird.
Mit dem Eingabezeichen wird der Eintrag abgeschlossen und alle
nachfolgenden Buchstaben gelöscht.
Ok
Übernahme des Namens und Verlassen des Untermenüs.
Cancel (⇒
⇒
⇒
⇒
Back
)
Verlassen des Untermenüs ohne den neuen Eintrag zu übernehmen
(Abbruch). Die vorherige Einstellung bleibt erhalten.
