Benutzerhandbuch LINE 212-6 - SP / LINE 212-9 - SP
KLING & FREITAG GMBH ©2003 - 2014 Version 5.0, 09.09.2014 Seite 19 von 43

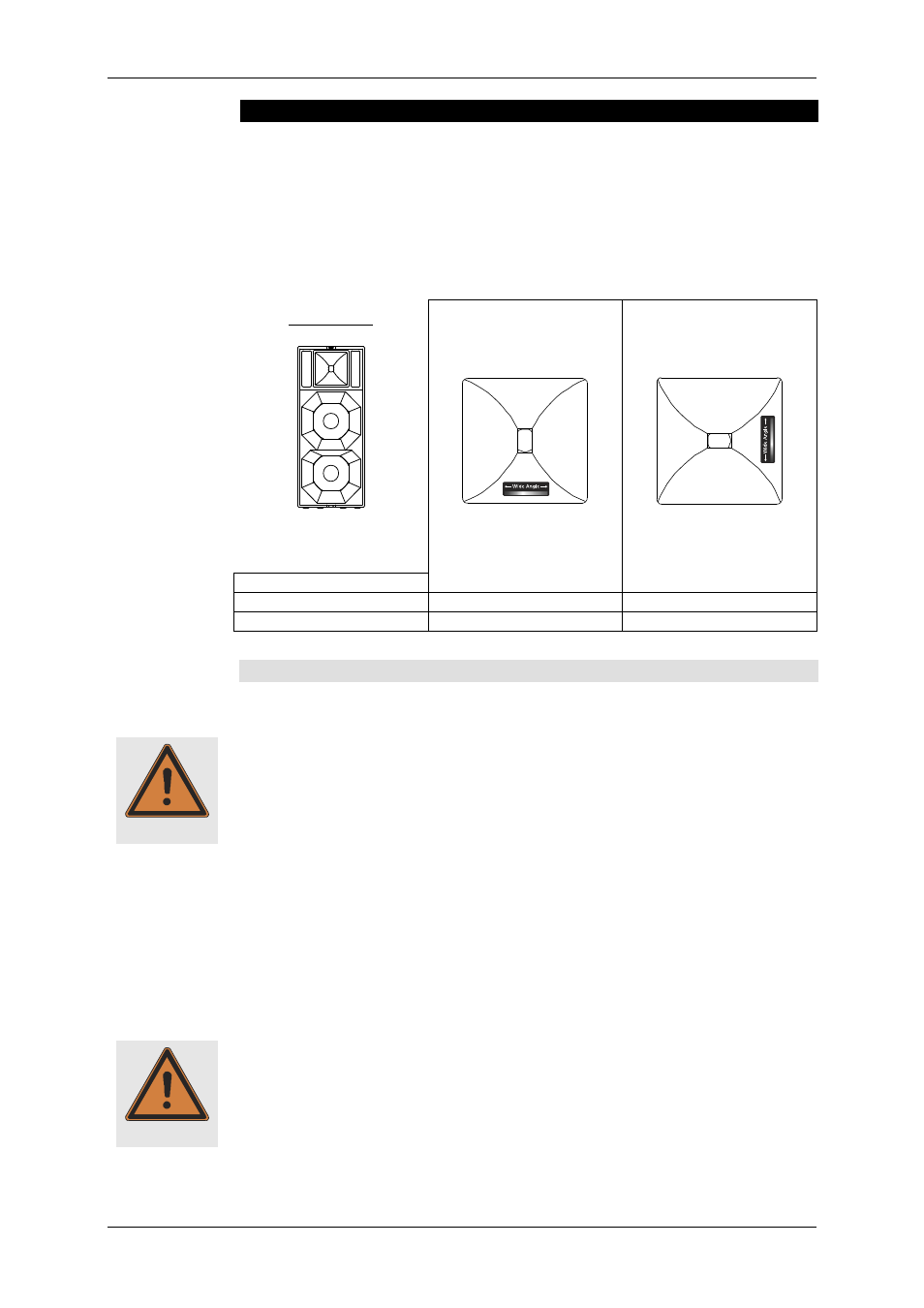

8. Abstrahlverhalten der Line 212 - SP Systeme
Die Line 212 kann ‚aufrecht’ oder ‚liegend’ eingesetzt werden. Die Abstrahlcharakte-
ristik des Lautsprechers kann durch das um 90° drehbare Hochtonhorn verschiedenen
Anforderungen angepasst werden.
Anhand unten angeführter Grafik können Sie erkennen, wie Ihr Horn in einem auf-
recht gestellten Lautsprecher abstrahlt: Zur Ermittlung des Abstrahlverhaltens Ihres
Hochton-Horns, leuchten Sie mit einer Taschenlampe durch die Frontbespannung in
Höhe der Hornposition. Sie werden einen Silberstreifen erkennen, der Ihnen die Horn-
position und damit das Abstrahlverhalten verrät.
DEFINITION: DEFINITION: DEFINITION: DEFINITION:
Aufrecht stehender
Lautsprecher:
Horn nicht gedreht Horn nicht gedreht Horn nicht gedreht Horn nicht gedreht Horn g Horn g Horn g Horn ge ee edreht dreht dreht dreht
Modell Modell Modell Modell
Line 212-6 - SP
65° h x 50° v 50° h x 65° v
Line 212-9 - SP 90° h x 50° v 50° h x 90° v
8.1 Änderung des Abstrahlverhaltens
Die Line 212 - SP verfügt über ein zweigeteiltes Gitter, sodass Sie zur Änderung des
Abstrahlverhaltens lediglich das Gitter des Hochtonhorns abnehmen müssen. Um das
Horn zu drehen, gehen Sie wie folgt vor:
1) Netzstecker ziehen!
2) Achten Sie beim gesamten Vorgang darauf, dass keinerlei Gegenstände in den
Lautsprecher gelangen!
3) Entfernen Sie die vier Gitterbefestigungsschrauben oben an den Seiten des Laut-
sprechers mit einem 3 mm Imbus-Schlüssel und entfernen das Gitter vom Lautspre-
chergehäuse. Dazu kann es notwendig sein, mit einem Schraubendreher in der Mit-
te des oberen Gitterrandes das Gitter aufzuhebeln. An dieser Stelle (unter dem Ver-
schlussprofil) befindet sich im Gitter eine entsprechende Kerbe.
4) Entfernen Sie die 6 Schrauben des Hochtonhorns (ebenfalls 3 mm Imbus). Lösen sie
das Hochton-Horn, indem Sie mit beiden Händen, Handflächen nach außen, in das
Horn greifen und heben Sie das Horn bei gleichzeitigem Druck der Handflächen
nach außen, an. Greifen Sie auf keinen Fall mit einem Schraubendreher o.ä. hinter
den Hornrand, da Sie es sonst beschädigen könnten.
5) Drehen Sie das Horn um 90° und schrauben Sie es wieder fest (ohne Gewalt!).
6) Schrauben Sie das Gitter fest.
Falls die Abstrahlcharakteristik des Öfteren gewechselt werden muss, achten Sie darauf,
dass Sie das Horn nicht immer wieder in eine Richtung drehen, da sich sonst die An-
schlusskabel verdrillen und sich die Kontakte des Hochton-Anschlusskabels lösen kön-
nen. Lose Kabel können spannungsführende Teile berühren: Gefahr des Strom-
schlags.
Warnung
Warnung
