Benutzerhandbuch LINE 212-6 - SP / LINE 212-9 - SP
KLING & FREITAG GMBH ©2003 - 2014 Version 5.0, 09.09.2014 Seite 25 von 43

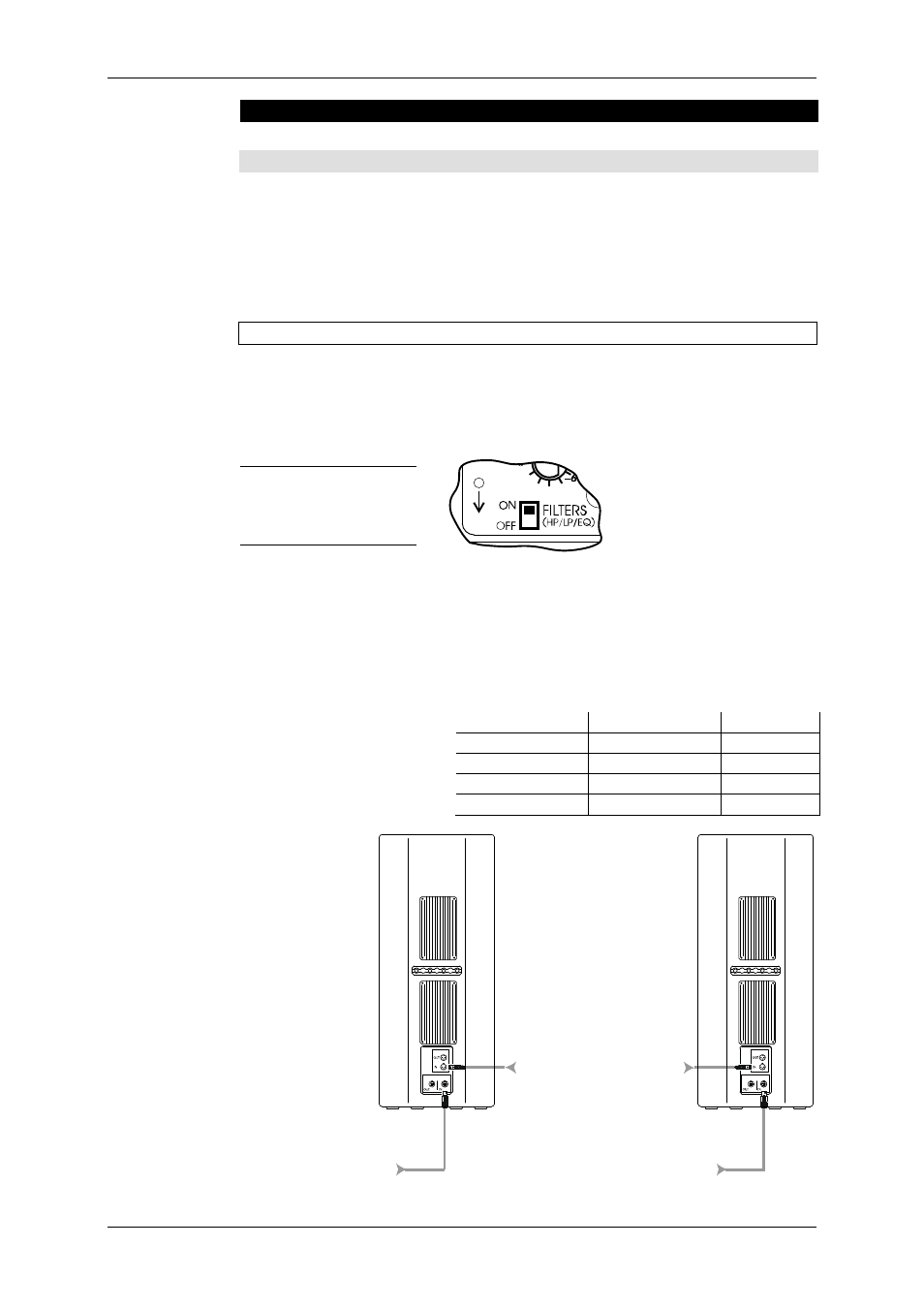

11. Konfigurationen und Anschlussdiagramme
11.1 Betrieb ohne K&F Systemcontroller
Die Ansteuerung des Fullrange-Systems ist so ausgelegt, dass es sowohl für sich alleine
oder gemeinsam mit einem SP-Subwoofer betrieben werden kann. Der Subwoofer wird
in dieser Betriebsart mit einer integrierten Filterelektronik bandbegrenzt.
Das Fullrange-System ist durch einen Hochpass vor tieffrequenten Signalen (Subsonic)
geschützt und wird bei Betrieb mit Basslautsprecher mittels Korrekturfiltern an den Pha-
sengang der jeweiligen Subwoofer angepasst.
11.1.1 Fullrange Betrieb
Diese Betriebsart eignet sich hervorragend zur Übertragung von Sprachanwendungen
und Musikanwendungen ohne hohen Bedarf an Bassanteil. Benötigen Sie in dieser Be-
triebsart dennoch einen höheren Bassanteil, so heben Sie den Bassbereich zwischen 50
und 80Hz am Mischpult nach Bedarf an.
Der Schalter ‚FILTERS’ Der Schalter ‚FILTERS’ Der Schalter ‚FILTERS’ Der Schalter ‚FILTERS’
am SP
am SP am SP am SP----Lautsprecher Lautsprecher Lautsprecher Lautsprecher
muss in dieser Betrieb muss in dieser Betrieb muss in dieser Betrieb muss in dieser Betriebs- s- s- s-
art auf ‚ON’ st art auf ‚ON’ st art auf ‚ON’ st art auf ‚ON’ ste ee ehen. hen. hen. hen.
Benötigen Sie einen High-Boost für Beschallungen auf weite Entfernung (Kompensation
Hochtonabfall), so heben sie die ‚
EQ HIGH BOOST’ Frequenz entsprechend der Anga-
ben in der nachfolgenden Tabelle an.
Betreiben Sie die Mittelhochton-Systeme im Cluster (Lautsprecher unmittelbar aneinan-
der angeordnet), dann senken Sie die ‚
EQ LOW CUT’ Frequenz wie in unten angege-
ben, ab!
EQ HIGH BOOST EQ LOW CUT
Frequenz 14000Hz 120Hz
Güte (Q) 2,6 0,55
Bandbreite (Okt.) 0,55 2,35
Pegel +4,4dB -2,95dB
INPUT Channel 2 Channel 1
LINE
AC-MAINS
LINE
AC-MAINS
AC ~ 16 A max. AC ~ 16 A max.
