KLING & FREITAG K&F Line 212-9 - SP Benutzerhandbuch
Seite 9
Benutzerhandbuch
LINE 212-6 - SP / LINE 212-9 - SP
KLING & FREITAG GMBH ©2003 - 2014
Version 5.0, 09.09.2014
Seite 9 von 43

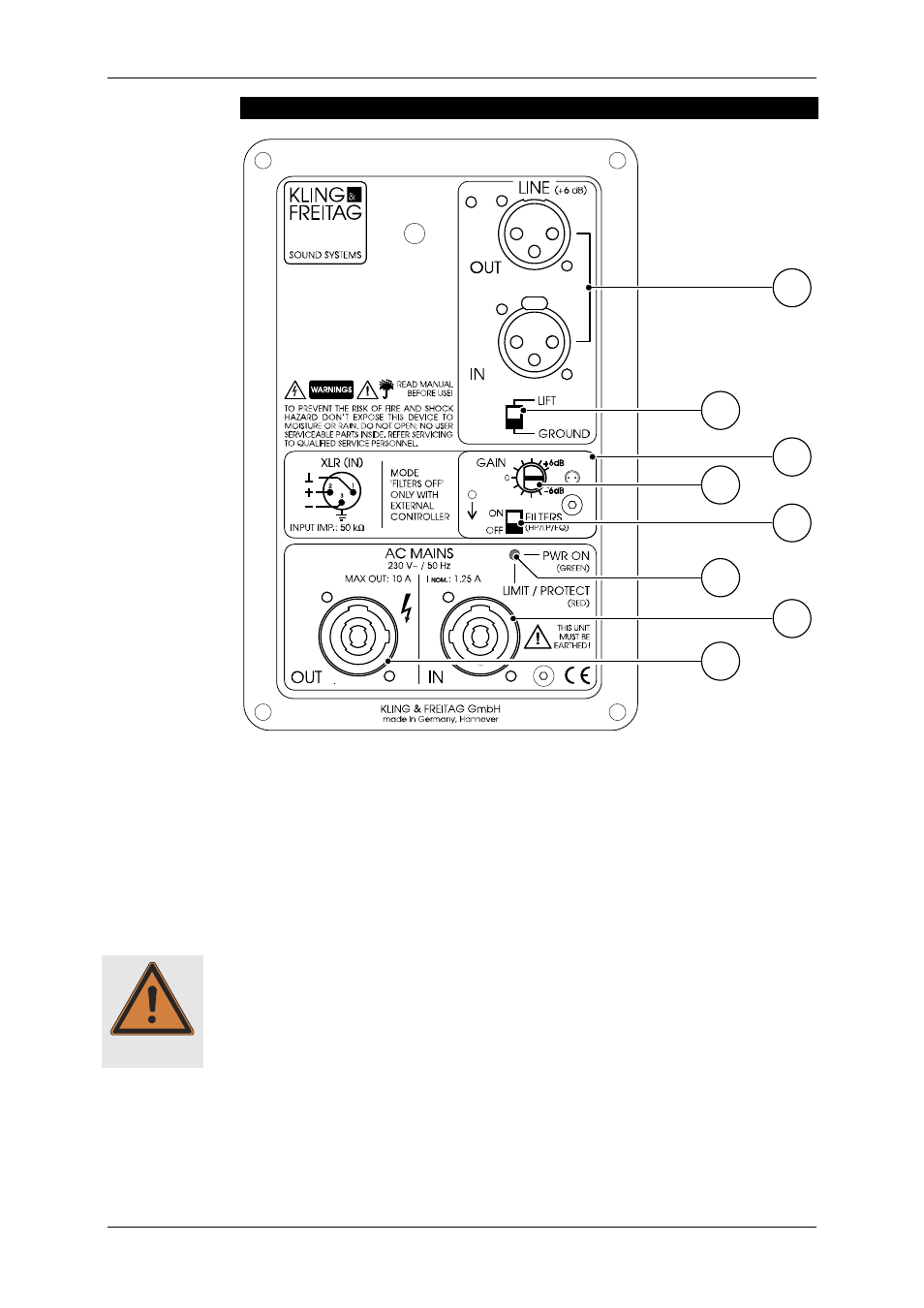

3. Anschlüsse, Bedienelemente und Anzeigen
2
8
6
5
7
3
4
1
1) LINE IN und LINE OUT (+6 dB)
Elektronisch symmetrierte Ein- und Ausgangsbuchse. Benutzen Sie die XLR-female
Buchse als Eingang (gekennzeichnet als ‚IN’). Die parallel verdrahtete XLR-male
Buchse (OUT) dient zum Weiterschleifen zu weiteren ‚SP’ Lautsprechern.
2) GROUND LIFT
Steht der Groundlift Schalter auf LIFT, so ist Pin 1 der LINE IN-Buchse (Masse) nicht
mit der Gehäusemasse des integrierten Verstärker-Moduls verbunden. Die Masse-
verbindung zwischen LINE IN (XLR-Male) und LINE OUT (XLR-Female) bleibt dabei
erhalten. Das Schalten des Groundliftschalters kann bei Brummproblemen notwen-
dig werden (siehe auch Kapitel Fehler! Verweisquelle konnte nicht gefunden
Fehler! Verweisquelle konnte nicht gefunden
Fehler! Verweisquelle konnte nicht gefunden
Fehler! Verweisquelle konnte nicht gefunden
werden.
werden.
werden.
werden.)
Nie die
Nie die
Nie die
Nie die Schutzerde
Schutzerde
Schutzerde
Schutzerde am Netzs
am Netzs
am Netzs
am Netzstecker abkleben
tecker abkleben
tecker abkleben
tecker abkleben ---
---
---
--- Lebensgefahr!
Lebensgefahr!
Lebensgefahr!
Lebensgefahr!
3) SCHUTZDECKEL
Der Schutzdeckel dient dem Schutz vor ungewolltem Verstellen des Gain-Reglers
und des Filter ON / OFF Schalters. Der Deckel ist mit einer Einrastvorrichtung ver-
sehen. Um Zugang zu den unterliegenden Bedienelementen zu erhalten, drehen
Sie den Deckel in Pfeilrichtung kräftig nach unten.
Warnung
