9.2 Aneinander gestellte Lautsprechersysteme (Clusterbetrieb)
Sollten die Lautsprecher über einen optional erhältlichen K&F Systemcontroller betrieben
werden, so empfehlen wir beim ‚Cluster-Betrieb’ den den Top Low Cut Filter zu benut-
zen. Sie optimieren damit den Frequenzgang für diese Anwendung (siehe auch Benut-
zerhandbuch des jeweiligen Controllers).
Betreiben Sie die Mittelhochton-Systeme ohne K&F Systemcontroller im Cluster (Laut-
sprecher unmittelbar aneinander angeordnet), dann senken Sie die ‚
EQ LOW CUT’ Fre-
quenz wie in unten angegeben, ab!
EQ LOW CUT
Frequenz 120Hz
Güte (Q) 0,55
Bandbreite (Okt.) 2,35
Pegel -2,95dB
1.
Wenn Sie mehrere Line 212-6 mit Hornabstrahlung 65°h x 50°v auf einer Seite
anordnen (Cluster / Array) empfiehlt sich bei der Line-6 eine horizontale Anord-
nung von 38,5° zueinander (siehe Abb. 2).
2. Bei einem Cluster aus der Kombination Line 212-6 mit Line 212-9 empfehlen wir
einen Anordnungswinkel von 45° (siehe Abb. 3).
3. Bei gedrehtem Horn (Line 212-6 stehend: 50°h x 65°v / Line 212-9 stehend:
50°h x 90°v) empfiehlt sich bei beiden Modellen einen Anordnungswinkel von 30°
(siehe Abb.1).
Da beim Anordnen mehrerer 90° Systemen nebeneinander verstärkt Interferenzeffekte
auftreten können, ist das Clustern mehrerer Line 212- 9 nur bedingt zu empfehlen.

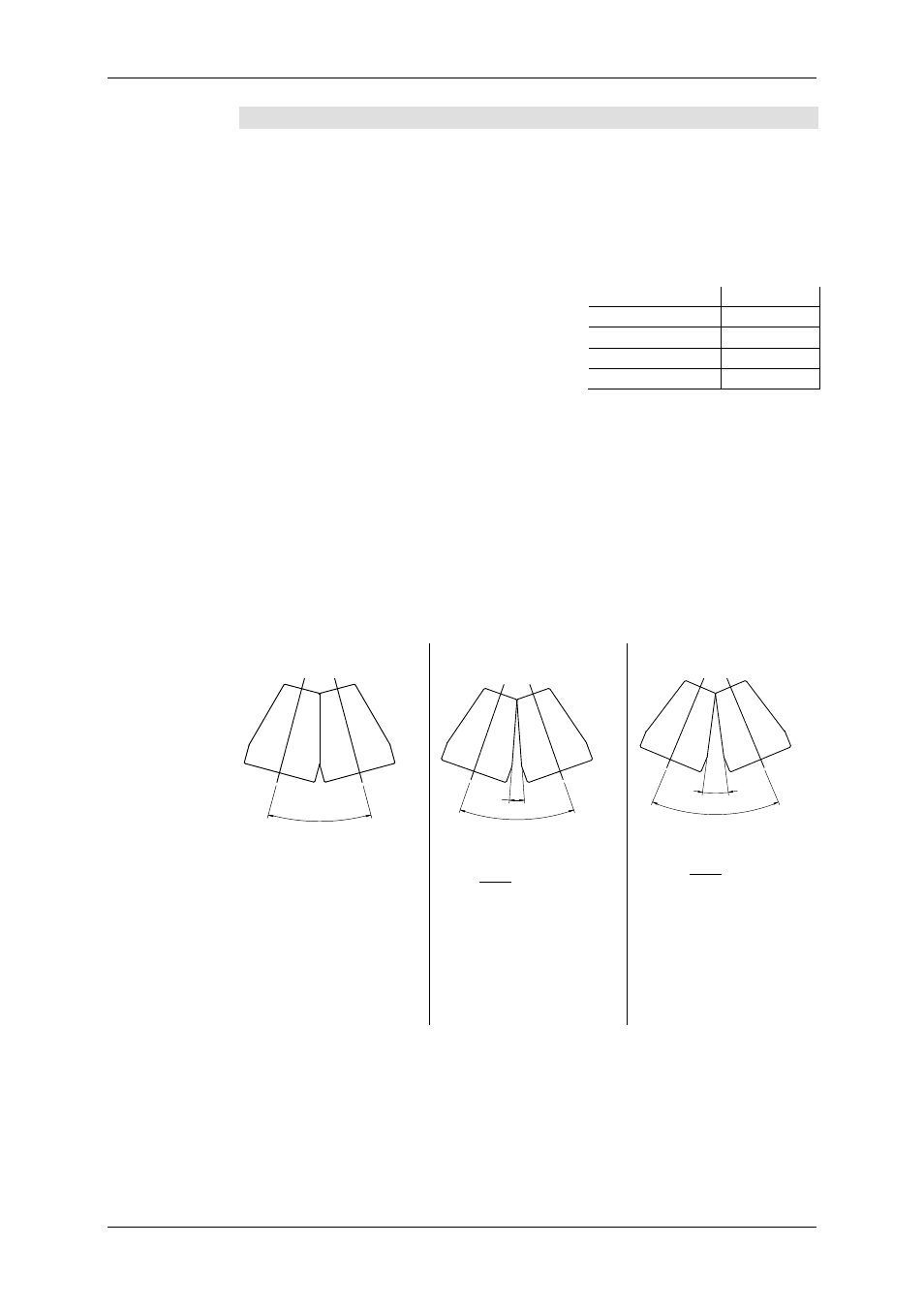

Abb. 1
30,0°
Line 212- 6
(Horn gedreht)
Horn 50° h x 65° v
Line 212
Line 212 Line 212 Line 212----9 9 9 9
(Horn gedreht)
Horn 50° h x 65° v
Abb. 2
38,5°
8,5°
Line 212-6
(Horn nicht gedreht)
Horn 65° h x 50° v
Abb. 3
45,0°
15,0°
Kombination
(Hörner nicht gedreht):
Line 212
Line 212 Line 212 Line 212----6 6 6 6
Horn 65°h x 50°v
mit
Line 212
Line 212 Line 212 Line 212----9 9 9 9
Horn 90°h x 50°v
