Produktbeschreibung
8 C9900-G0xx
2.2 Bestimmungsgemäße Verwendung
Die Multitouch-Control-Panel CP2xxx und CP39xx mit Tastererweiterung C9900-G0xx sind für den
industriellen Einsatz in der Maschinen- und Anlagentechnik konzipiert. Die Tastererweiterung befindet
sich unterhalb des Touchscreens.
GEFAHR
Explosionsgefahr!
Das Control-Panel darf nicht im Explosionsgefährdeten Bereich eingesetzt werden.
2.3 Zugang zu den Anschlüssen
Die Anschlüsse der Tastererweiterung für die Nutzung durch den Kunden befinden sich auf der Rückseite
des Gehäuses. Um Zugang zu den Anschlüssen der Tastatur zu erhalten, muss die Abdeckhaube auf der
Rückseite entfernt werden. Das Vorgehen unterscheidet sich dabei abhängig von Gehäusetyp und
Tragarm.
2.3.1 CP2xxx
Lösen Sie die in Abb. 2 markierten umlaufenden M3 Schrauben und nehmen Sie den Tasterdeckel ab.
Die Anzahl der Schrauben kann abhängig von der Displaydiagonale variieren. Die potentialfreien
Kontakte sind nun zugänglich. Die Verkabelung kann über die in Abb. 2 markierte M20
Kabelverschraubung aus dem Gehäuse herausgeführt werden. Die Montage des Tasterdeckels erfolgt
indem die Schrauben wieder eingesetzt werden.

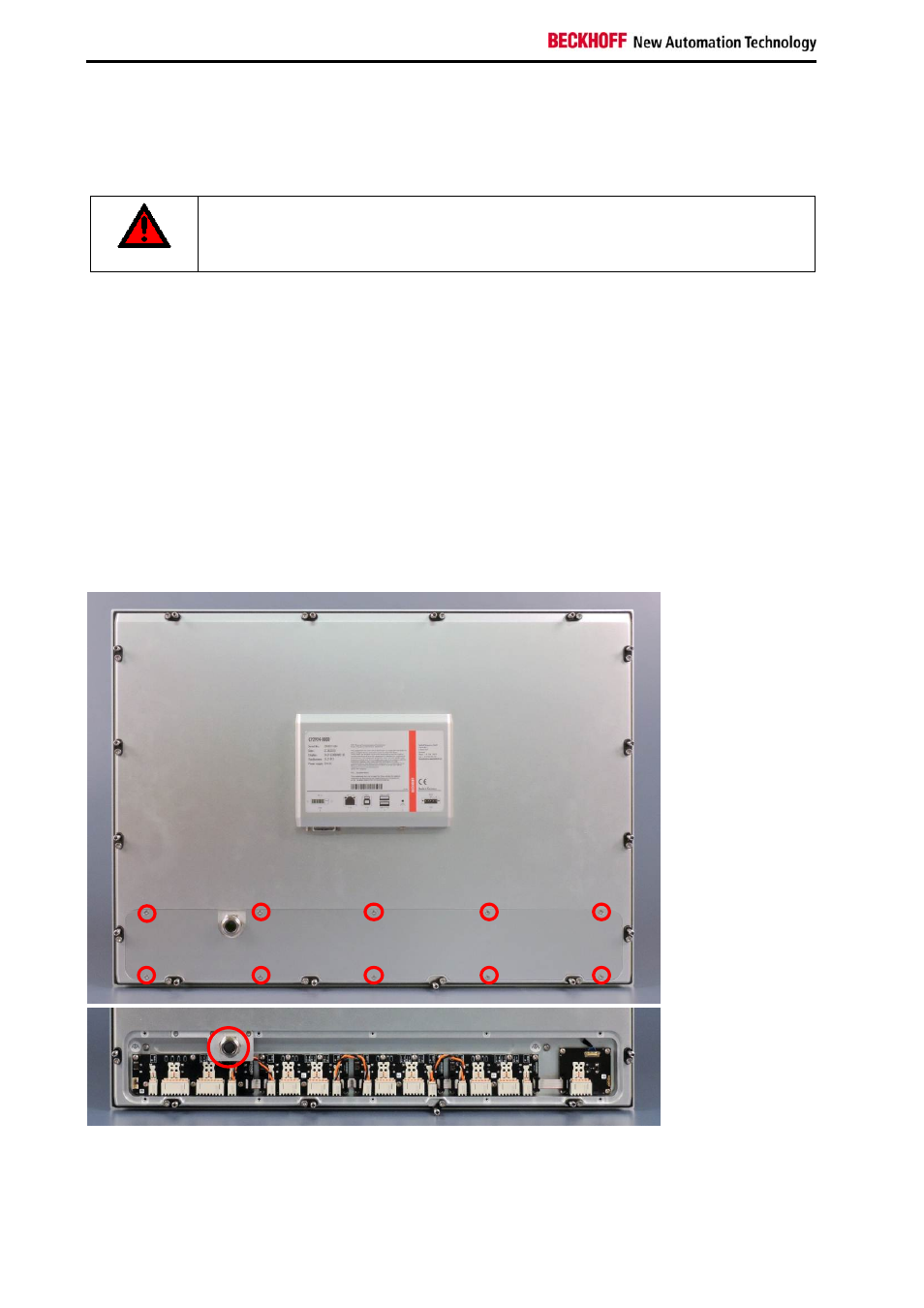

Abb. 2: CP2924-0000-G007 mit und ohne Tasterdeckel
