Produktbeschreibung
12
C9900-G0xx
3er Taster-Platine

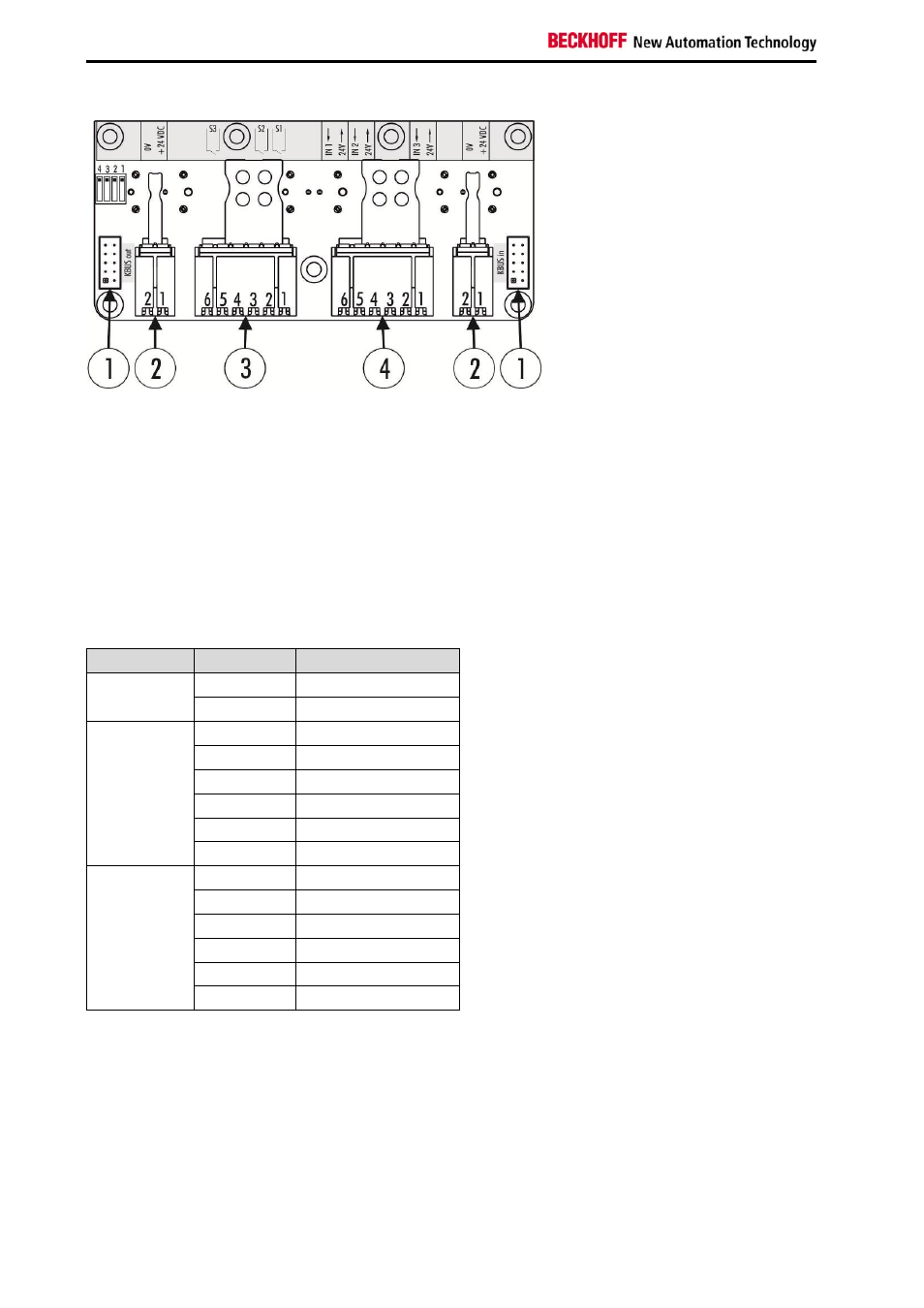

Abb. 7: 3er Taster-Platine
Die 3er Taster-Platine verfügt über zwei K-Bus Schnittstellen (1, CON400 & CON401), die ab Werk
belegt sind. Die außen liegenden Steckerleisten (2, CON600 & CON601) dienen der
Spannungsversorgung der Leuchtmelder und können darüber hinaus durch den Kunden an der
Steckerleiste 4 genutzt werden können. Die Brücken zwischen den Tasterplatinen werden ab Werk
belegt, die Einspeisung erfolgt durch den Kunden. Einer der beiden Schließer je Taste kann über eine
Steckerleiste (3, CON603) von dem Kunden zusätzlich genutzt werden. An einer weiteren Steckerleiste
(4, CON602) stehen dem Kunden drei digitale Eingänge zur Verfügung, die über den K-Bus übermittelt
werden. Die nötigen 24 Volt müssen zuvor durch den Kunden eingespeist werden. Zudem findet sich auf
der Platine ein DIPP-Schalter (5, SW600), dessen Verwendung unter 2.5 erläutert wird.
Die Belegung der Steckerleisten 2, 3 und 4 sind in Tabelle 2 aufgeführt.
Steckerleiste Klemmstelle Beschreibung
1
1
24 V DC
2 0
V
3
1
Eingang Schließer 1
2
Ausgang Schließer 1
3
Eingang Schließer 2
4
Ausgang Schließer 2
5
Eingang Schließer 3
6
Ausgang Schließer 3
4
1
24 V Ausgang
2
Digitaler Eingang 1
3
24 V Ausgang
4
Digitaler Eingang 2
5
24 V Ausgang
6
Digitaler Eingang 3
Tabelle 2: Anschlussbelegung 3er Taster-Platine
