Produktbeschreibung
C9900-G0xx 7
2 Produktbeschreibung
2.1 Produktübersicht

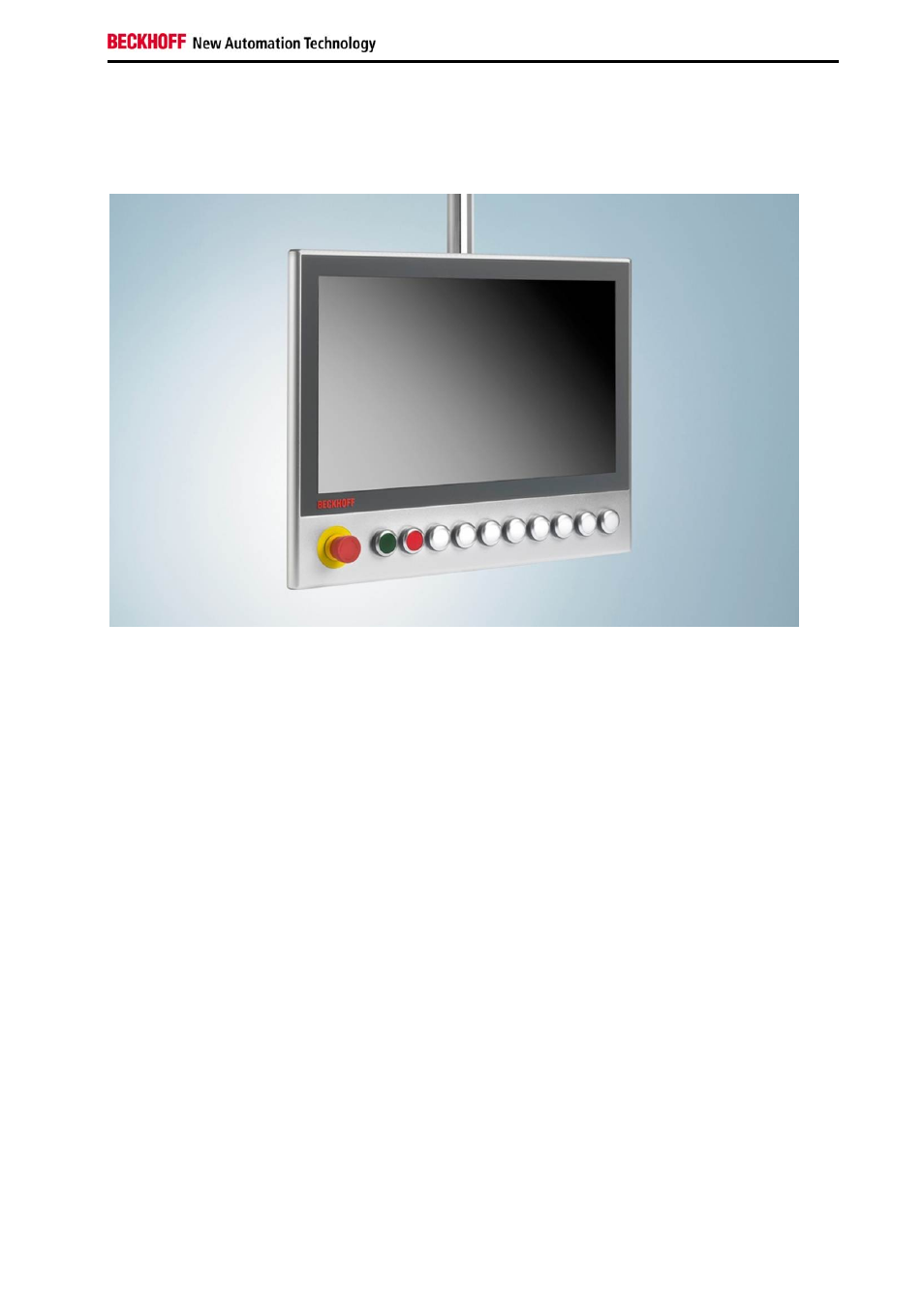

Abb. 1: CP3918 mit der Tastererweiterung C9900-G025 (ein Not-Halt Taster, zehn Leuchtmeldetaster)
Die Firma Beckhoff Automation GmbH stellt mit den optionalen Tastererweiterungen C990-G0xx der
Control Panel CP2xxx und CP39xx zusätzliche Eingabemöglichkeiten zur Verfügung.
Tastererweiterungen im Design des Control Panels ermöglichen die anwendungsspezifische Nutzung von
elektromechanischen Tastern. Wahl- und Schlüsselschalter sind zusätzlich integrierbar. Die
Tastererweiterung befindet sich unterhalb des Touchscreens. Abhängig von der Displaydiagonale kann
eine unterschiedliche Anzahl von Tastern angebracht werden.
Die Betätigung von Not-Halt und Tastern wird via USB an die Steuerung übertragen und kann mit
TwinCAT ausgelesen werden. Zudem besteht die Möglichkeit für den Kunden die Signale für zusätzliche
Zwecke zu nutzen. Der Not-Halt zwei Öffner und einen Schließer. Das Signal des Schließers wird an die
Steuerung übertragen, die zwei Öffner können durch den Kunden genutzt werden. Ein Taster betätigt
zwei Schließer, von denen ein Schließer als potentialfreier Kontakt für die Verwendung durch den
Kunden zur Verfügung steht. Die Leuchtmelder werden über USB angesteuert.
Standardmäßig werden die ersten beiden Tasten mit grünen und roten, die übrigen mit weißen
Tasterkappen ausgeliefert (vgl. Abb. 1). Sind an den Tastern andere Farben gewünscht, können
Tasterkappen zur Nachrüstung bestellt werden:
 C9900-Z255: 5 Stk. Tasterkappen (Blau)
 C9900-Z256: 5 Stk. Tasterkappen (Gelb)
 C9900-Z257: 5 Stk. Tasterkappen (Grün)
 C9900-Z258: 5 Stk. Tasterkappen (Rot)
 C9900-Z259: 5 Stk. Tasterkappen (Weiß)
Unter der Bezeichnung C9900-Z260 wird zudem ein Beschriftungsbogen mit 54 vorgestanzten Labels zur
Einlage in die Taster angeboten. Die Montage der Labels wird unter Kapitel 2.6 erläutert.
Kundenspezifische Anpassungen sind auf Anfrage möglich.
