Produktbeschreibung
10
C9900-G0xx
2.3.3 CP39xx mit Tragarmadapter
Bei Control Panel mit Tragarmadapter (C9900-M752 und C9900-M753) lösen Sie die in Abb. 4 mit 1
markierten umlaufenden M3 Schrauben und nehmen Sie den Tasterdeckel ab. Anschließend lösen Sie
die in Abb. 4 mit 2 makierten Schrauben und nehmen den Deckel ab. Anschließend nehmen Sie
Abdeckhaube ab (3). Die Abdeckhaube lässt sich leicht mit einem geeigneten Werkzeug abhebeln und
ermöglicht so den Zugang zu den Anschlüssen. Die potentialfreien Kontakte sind nun zugänglich. Die
Verkabelung kann durch den Kabelkanal und die in Abb. 5 markierte M20 Verschraubung in den
Tragarmadapter geführt werden. Die Montage der Tasterdeckel und Abdeckhaube erfolgt in umgekehrter
Reihenfolge.

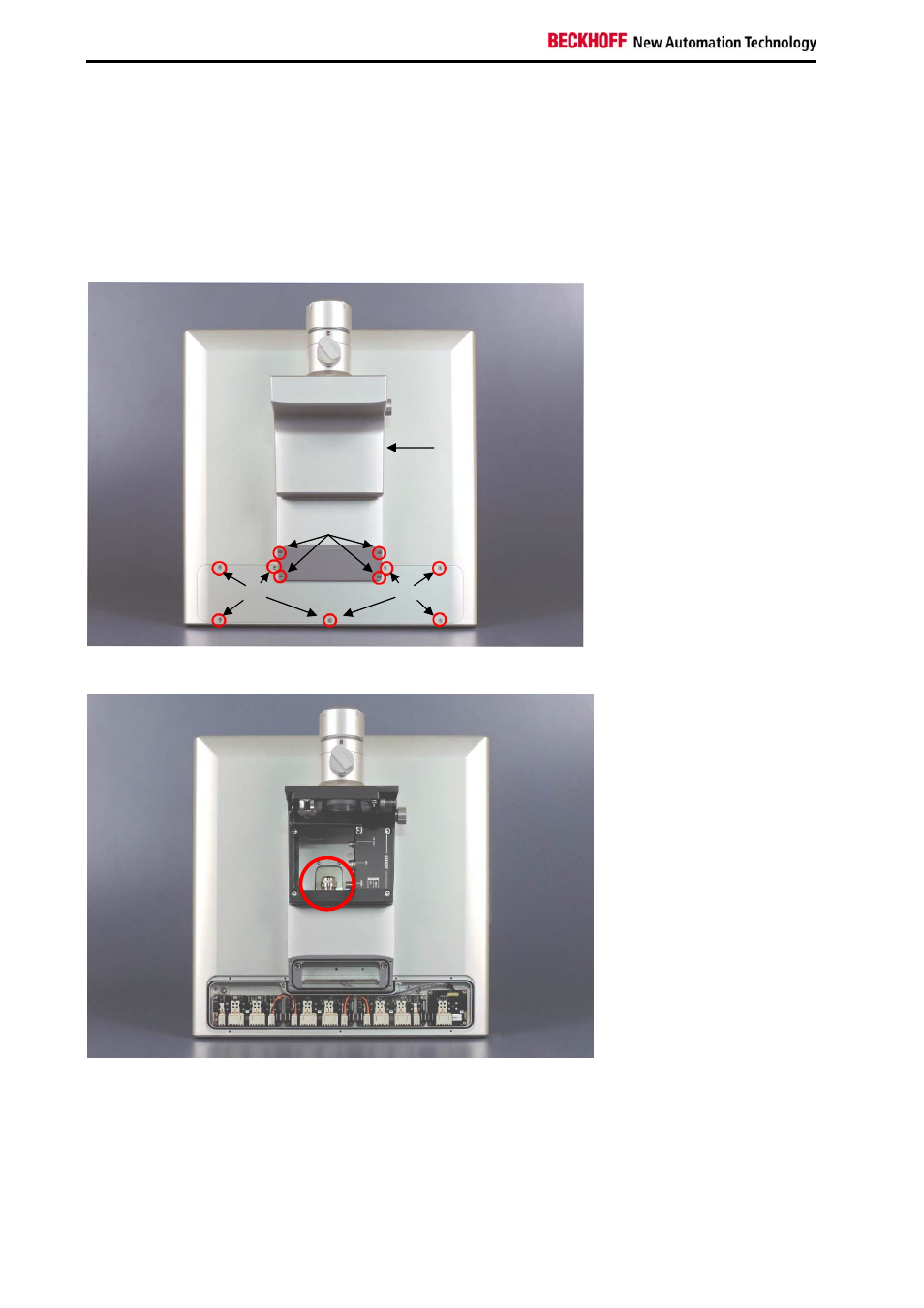

Abb. 4: CP3919-0000-G023-M752
Abb. 5: CP3919-0000-G023-M752 ohne Tasterdeckel und Abdeckhaube
①
②
②
③
