Produktbeschreibung
C9900-G0xx
11
2.4 Anschlüsse
2.4.1 Beschreibung der Platinen
Im Folgenden werden die Tasterplatinen und ihre Anschlüsse beschrieben und erläutert. Jede Platine
besitzt Steckerleisten, die dem Kunden die Nutzung der Taster und des Not-Halts ermöglichen. Die Pin
Belegung der Steckerleisten ist auf jeder Tasterplatine abgebildet. Der Schaltplan jeder der drei
verwendeten Platinen findet sich im Anhang unter Kapitel 7.3. Die in dieser Beschreibung genannten
Steckerbezeichnungen (CONxxx) beziehen sich auf diese Schaltpläne.
Not-Halt-Platine

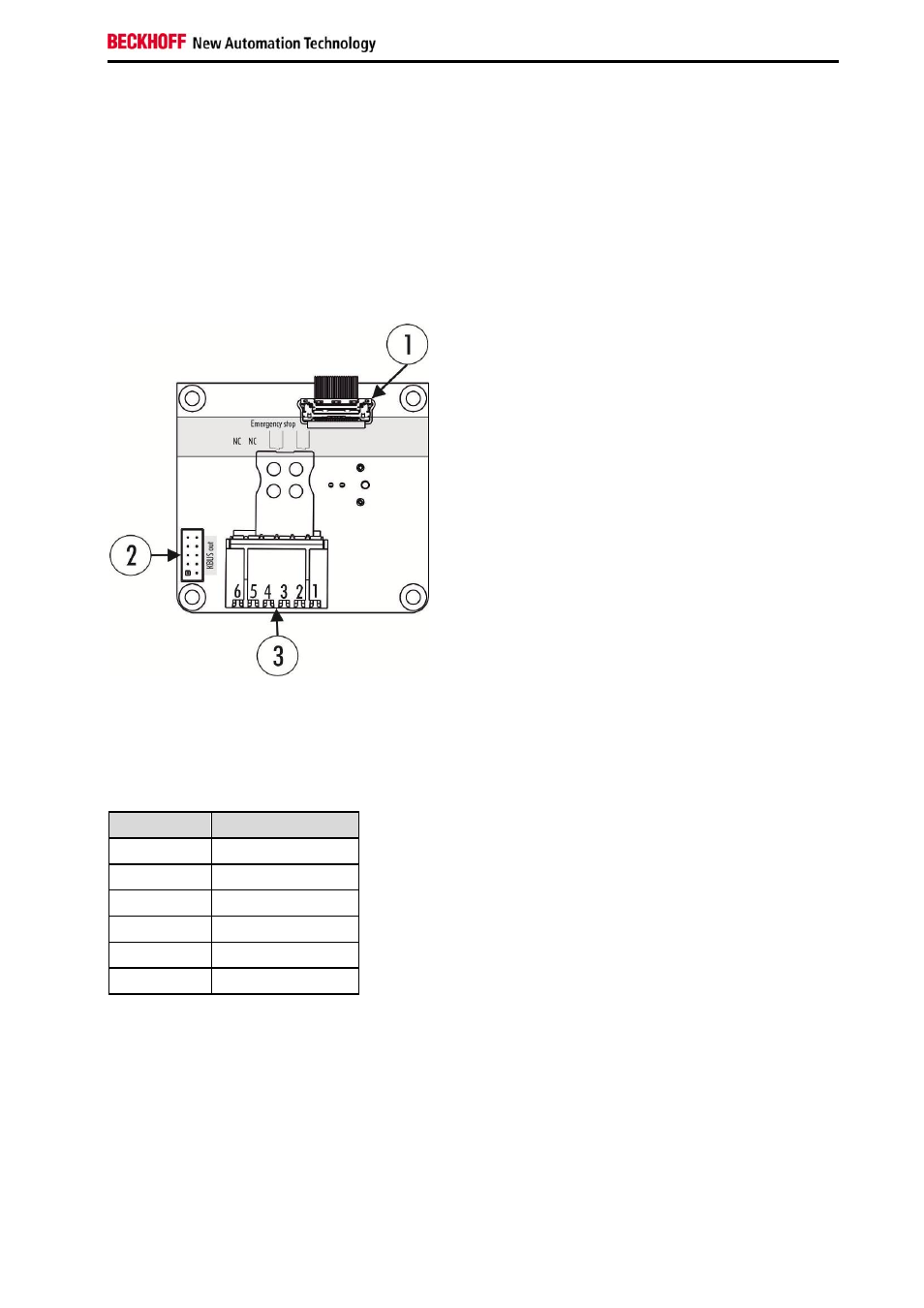

Abb. 6: Not-Halt-Platine
Die Not-Halt-Platine verfügt über eine USB (1, CON500) und eine K-Bus Schnittstelle (2, CON400). Beide
Schnittstellen dienen der Signalübermittlung und werden ab Werk belegt. Darüber hinaus steht dem
Kunden eine Steckerleiste (3, CON402) zur Verfügung, über die die zwei zusätzlichen Öffnerkontakte des
Not-Halts genutzt werden können. Die Belegung der Steckerleiste ist in Tabelle 1 aufgeführt.
Klemmstelle Beschreibung
1
Eingang Öffner 1
2
Ausgang Öffner 1
3
Eingang Öffner 2
4
Ausgang Öffner 2
5 Nicht
belegt
6 Nicht
belegt
Tabelle 1: Anschlussbelegung Not-Halt-Platine
