Produktbeschreibung
C9900-G0xx
9
2.3.2 CP39xx ohne Tragarmadapter
Lösen Sie die in Abb. 3 markierten umlaufenden M3 Schrauben und nehmen Sie den Tasterdeckel ab.
Die Anzahl der Schrauben kann abhängig von der Displaydiagonale variieren. Die potentialfreien
Kontakte sind nun zugänglich. Die Verkabelung kann über die M20 Verschraubung aus der
Tastererweiterung herausgeführt werden. Die Montage des Tasterdeckels erfolgt indem die Schrauben
wieder eingesetzt werden.

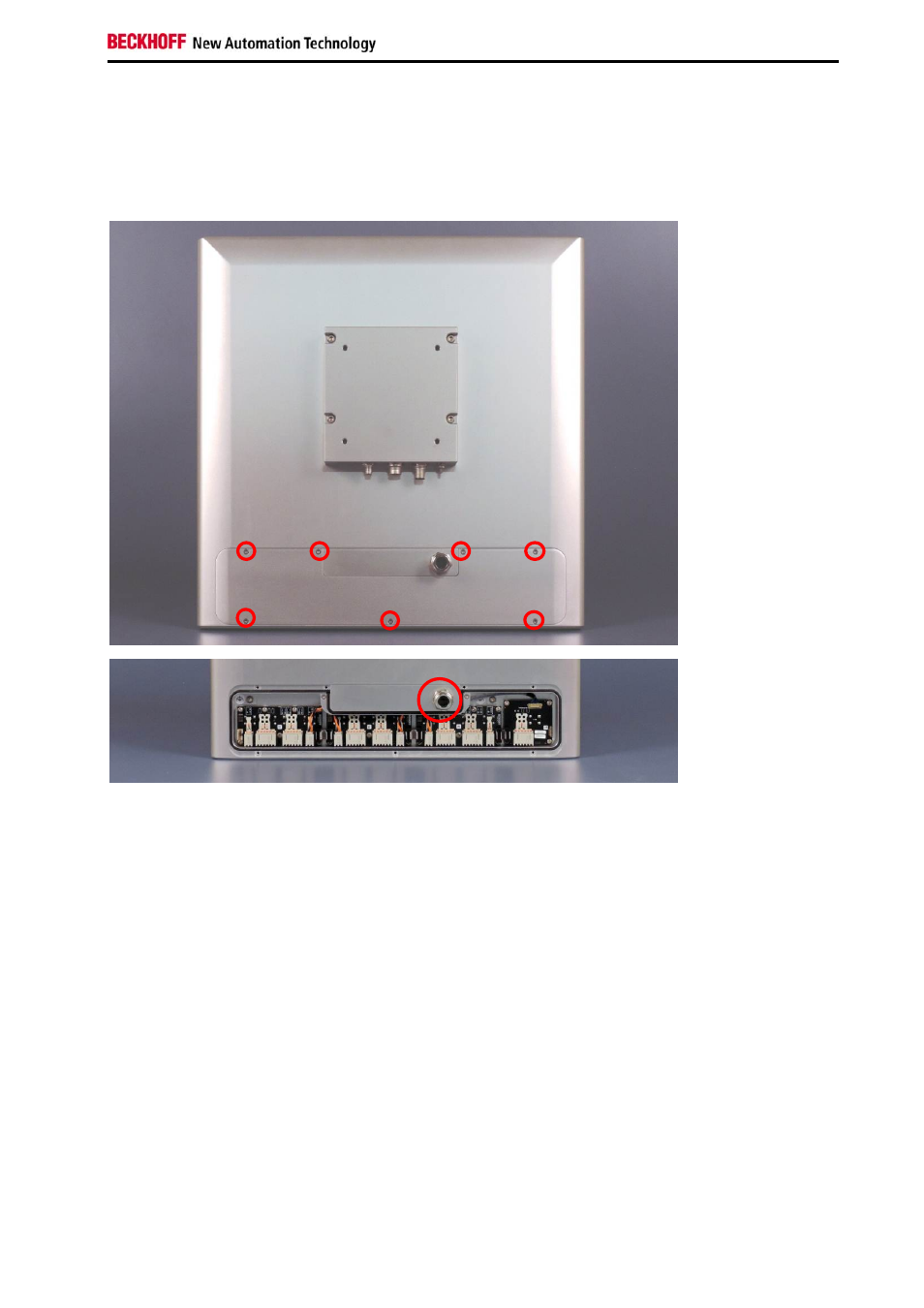

Abb. 3: CP3919-0000-G026 mit und ohne Tasterdeckel
