Grundlagen

BK8000

7

Die Schnittstellen

Ein Buskoppler besitzt unterschiedliche Anschlußmöglichkeiten. Diese
Schnittstellen sind als Steckverbindungen und Federkraftklemmen ausge-
legt.

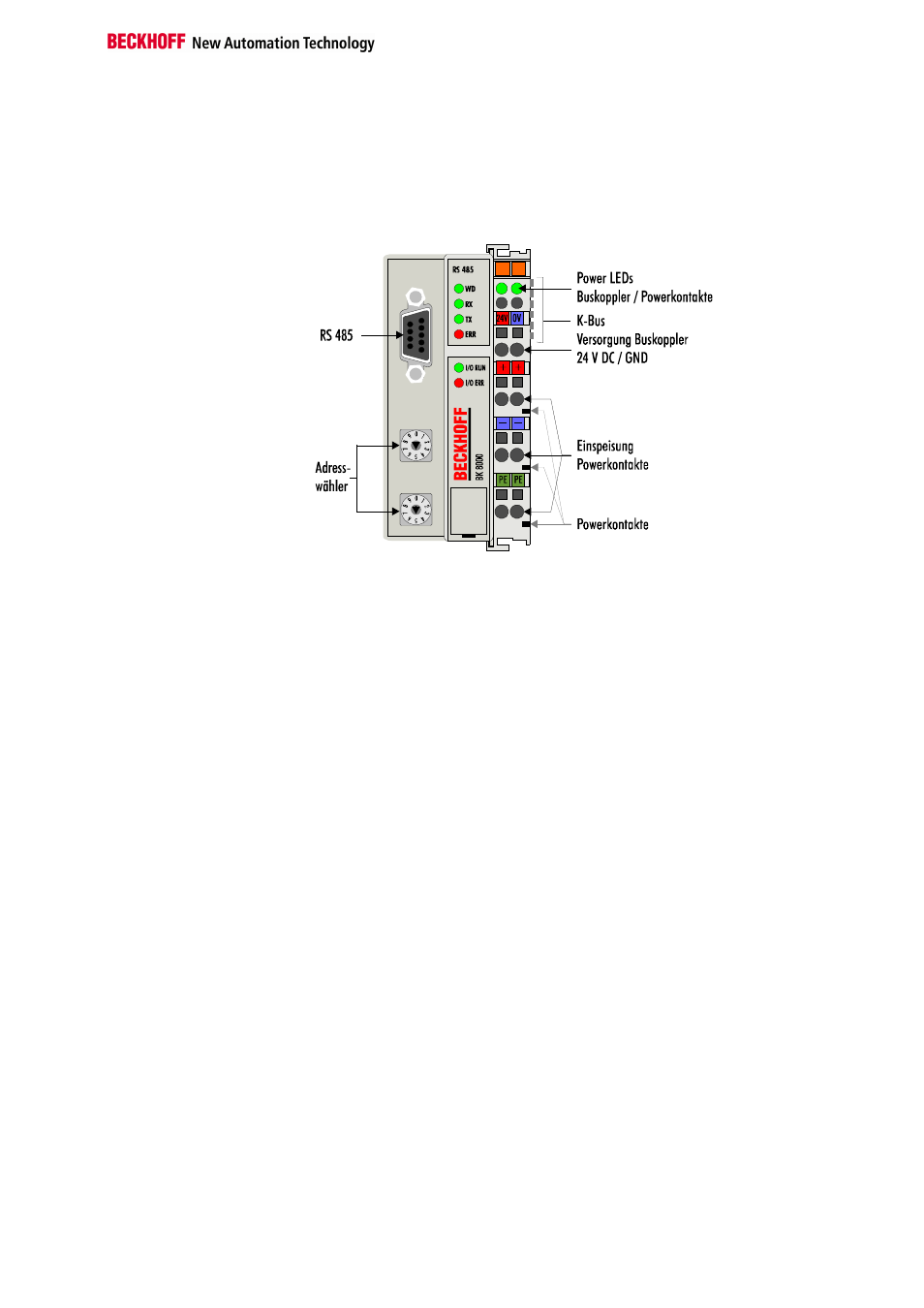

Der RS485 - Koppler
BK8000

Spannungsversorgung

24 V DC an die
obersten Klemmen

Die Buskoppler benötigen zum Betrieb eine 24 V Gleichspannung. Der
Anschluß findet über die oberen Federkraftklemmen mit der Bezeichnung
„24 V“ und „0 V“ statt. Über die Versorgungsspannung werden neben der
Buskopplerelektronik über den K-Bus auch die Busklemmen versorgt. Die
Spannungsversorgung der Buskopplerelektronik und die des K-Bus sind
galvanisch getrennt von der Spannung der Feldebene.

Einspeisung Powerkontakte

unteren 3 Klemmpaare zur
Einspeisung


maximal 24 V


maximal 10 A

Die unteren sechs Anschlüsse mit Federkraft – Klemmen können zur Ein-
speisung der Peripherieversorgung benutzt werden. Die Federkraftklem-
men sind paarweise mit einem Powerkontakt verbunden. Die Einspeisung
zu den Powerkontakten besitzt keine Verbindung zur Spannungsversor-
gung der Buskoppler. Die Auslegung der Einspeisung läßt Spannungen bis
zu 24 V zu. Die paarweise Anordnung und die elektrische Verbindung zwi-
schen den Speiseklemmkontakten ermöglicht das Durchschliefen der An-
schlußdrähte zu unterschiedlichen Klemmpunkten. Die Strombelastung
über den Powerkontakt darf 10 A nicht dauerhaft überschreiten. Die
Strombelastbarkeit zwischen zwei Federkraftklemmen ist mit der Belast-
barkeit der Verbindungsdrähte identisch.

Powerkontakte

Federkontakte an der Seite An der rechten Seitenfläche des Buskopplers befinden sich drei Federkon-

takte der Powerkontaktverbindungen. Die Federkontakte sind in Schlitzen
verborgen um einen Berührungsschutz sicher zu stellen. Durch das Anrei-
hen einer Busklemme werden die Messerkontakte auf der linken Seite der
Busklemme mit den Federkontakten verbunden. Die Nut/Federführung an
der Ober- und Unterseite der Buskoppler und Busklemmen garantiert eine
sichere Führung der Powerkontakte.

RS 485 Anschluß

9 polige Sub-D
Buchsenleiste

Auf der linken Seite befindet sich eine abgesenkte Frontfläche. Hier kann
ein 9 poliger Sub-D Verbindungsstecker eingesteckt werden. Eine aus-
führliche Beschreibung der RS 485 Schnittstelle befindet sich in einem
weiteren Teil dieses Handbuches. (Kapitel Das Medium: Stecker und Ka-
bel)
