Funktionsbeschreibung
8 KL2521

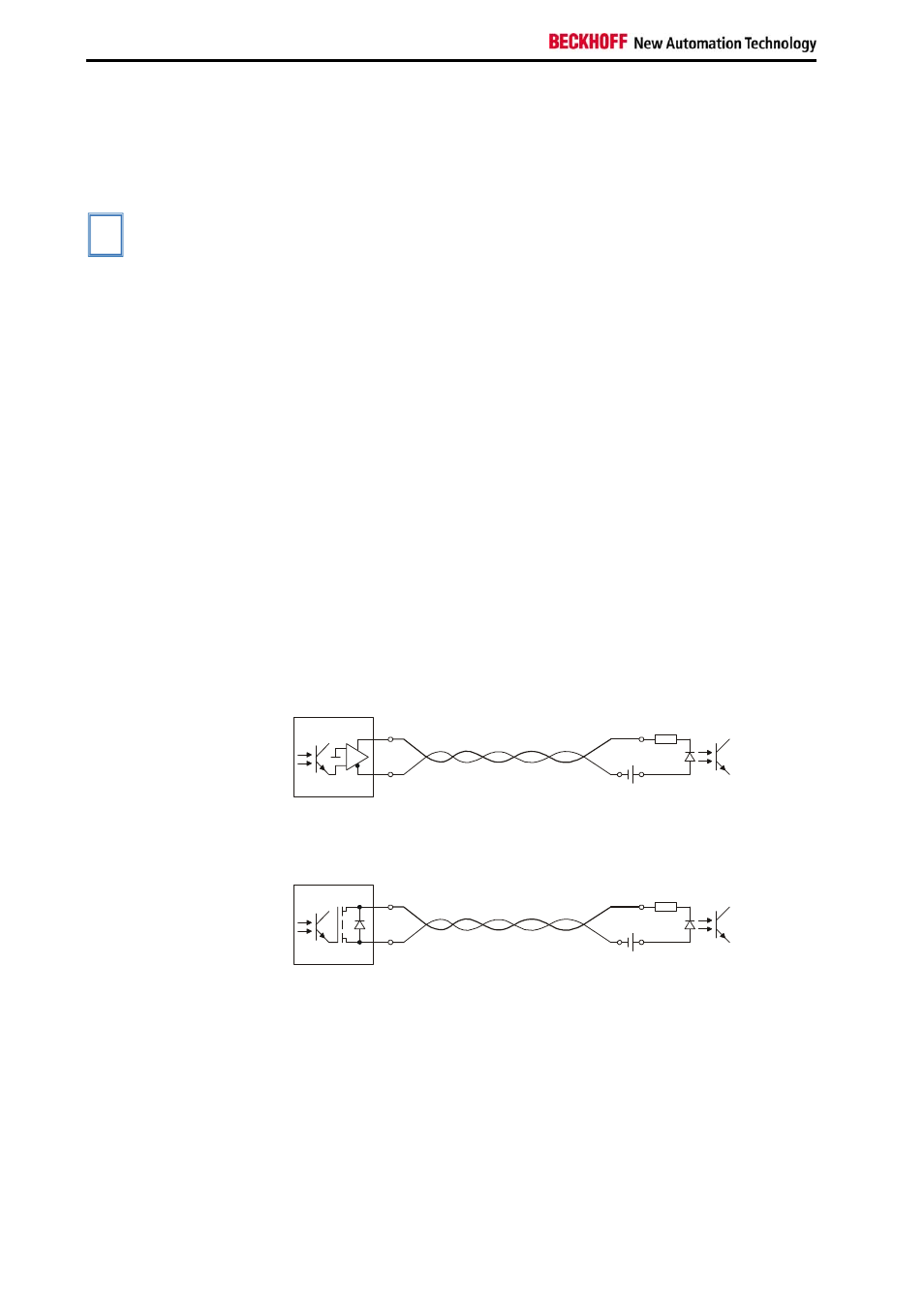

Anschluss an Optokoppler (mit externer Versorgungsspannung)
Zum Anschluss an Eingänge mit großen Eingangswiderständen kann eine
externe Versorgungsspannung (bis zu 24 V genutzt) werden um den
erforderlichen Strom zu treiben.
i
Hinweis
Der Betrieb mit externer Versorgungsspannung ist abhängig von der
Hardware-Version der Klemme:
• Bis Hardware-Version 03 können Sie hierzu die Standard-Variante
KL2521-0000 verwenden.
• Ab Hardware-Version 04 ist dies nur mit der Sondervariante
KL2521-0024 möglich, die speziell für diesen Anwendungsfall
optimiert wurde!
Da der KL2521-0024 die interne Versorgungsspannung (5 V) fehlt,
ist sie aber für den Anschluss an RS485/RS232-Receiver oder an
Optokoppler ohne externe Versorgungsspannung nicht geeignet.
Bestimmung der Hardware-
Version Die Firm- und Hardware-Version (Auslieferungszustand) können Sie der
auf der Seite der Klemme aufgedruckten Seriennummer entnehmen.
Aufbau der Seriennummer:
WW YY FF HH
WW - Produktionswoche (Kalenderwoche)
YY - Produktionsjahr
FF - Firmware-Version
HH - Hardware-Version
Beispiel mit Ser. Nr.: 12 06 4F 03:
12 - Produktionswoche 12
06 - Produktionsjahr 2006
4F - Firmware-Version 4F
03 - Hardware-Version 03
Bis Hardware-Version 03
7...24V
KL2521-0000
4K7
+A
- A
Anstelle der Hardware-Version 04 (oder höher) verwenden Sie die
Sondervariante KL2521-0024
4K7
KL2521-0024
+A
- A
7...24V
