Zugriff aus dem Anwenderprogramm
KL2521 9

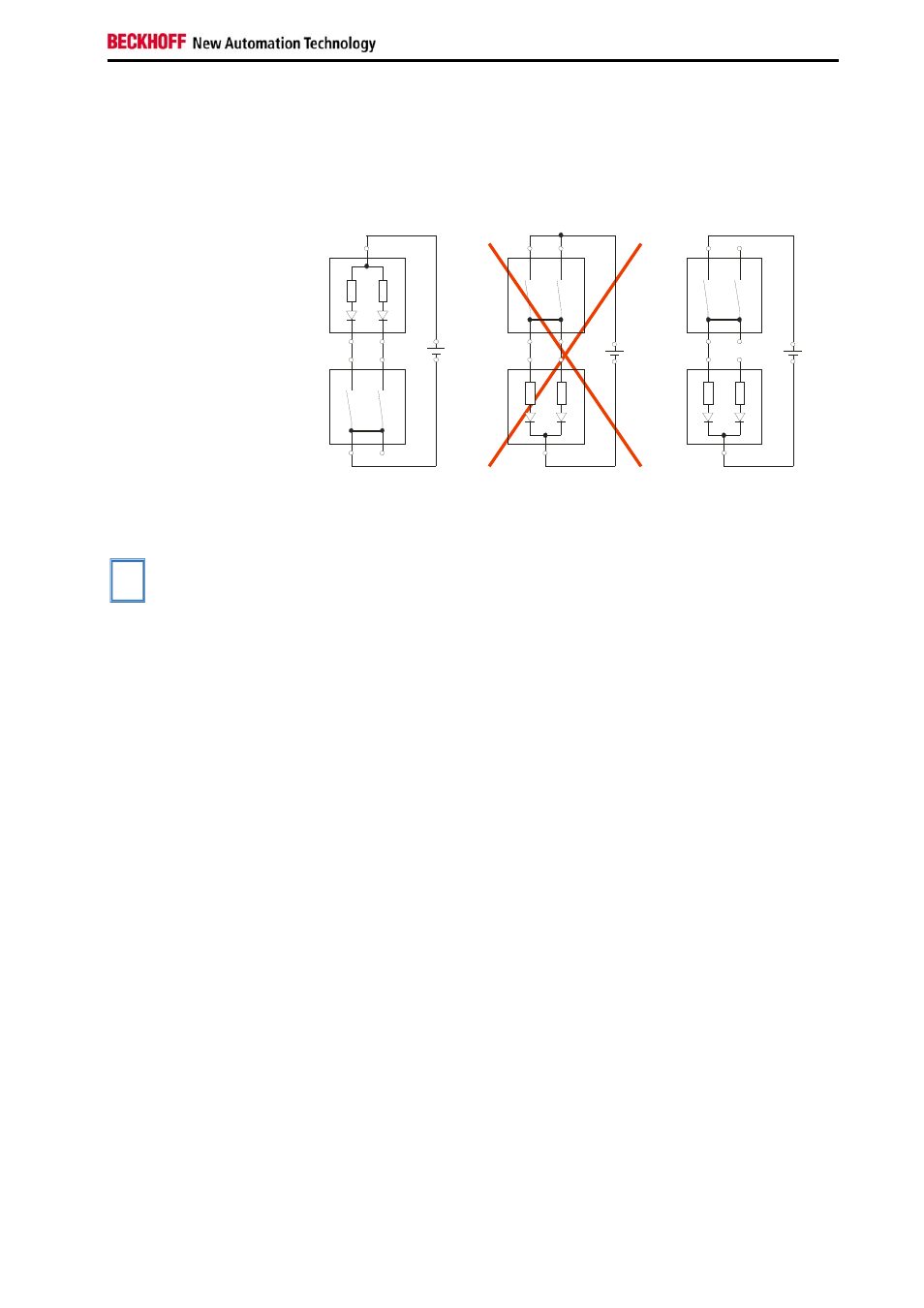

KL2521-0024: Anschluss an externe Elektronik
Beachten Sie, beim Anschluss an externe Elektronik, dass die
Klemmstellen A- des ersten und B- des zweiten Kanals einer KL2521-0024
intern miteinander verbunden sind.
K
L
2521-
002
4
A B
24V
A+ B+
A- B-
K
L25
21-
002
4
0V
24V
K
L
5151-
000
0
A- B-
A+ B+
A B
K
L25
21-
002
4
0V
24V
K
L
5151-
000
0
A- B-
A+ B+
A B
1 2 3
Dies Erlaubt den zweikanaligen Anschluss von externer Elektronik, wenn
die KL2521-0024 wie in Beispiel 1 gezeugt die Masse des
angeschlossenen Gerätes schaltet.
i
Hinweis
Die Beckhoff Incremental-Encoder-Interface-Klemmen KL5111, KL5121,
KL5151 und KL5152 erfordern das Schalten der positiven Spannung.
Weil die Klemmstellen A- und B- der KL2521-0024 intern gebrückt sind,
kann die KL2521-0024 die beiden Eingänge der im Beispiel 2 gezeigten
KL5151-0000 nicht unabhängig voneinander schalten.
Diese rot durchgestrichene Schaltung ist also so nicht sinnvoll!
Allerdings können Sie, wie in Beispiel 3 gezeigt, einen Kanal der
KL2521-0024 nutzen um einen Kanal der KL5151-0000 zu schalten.
