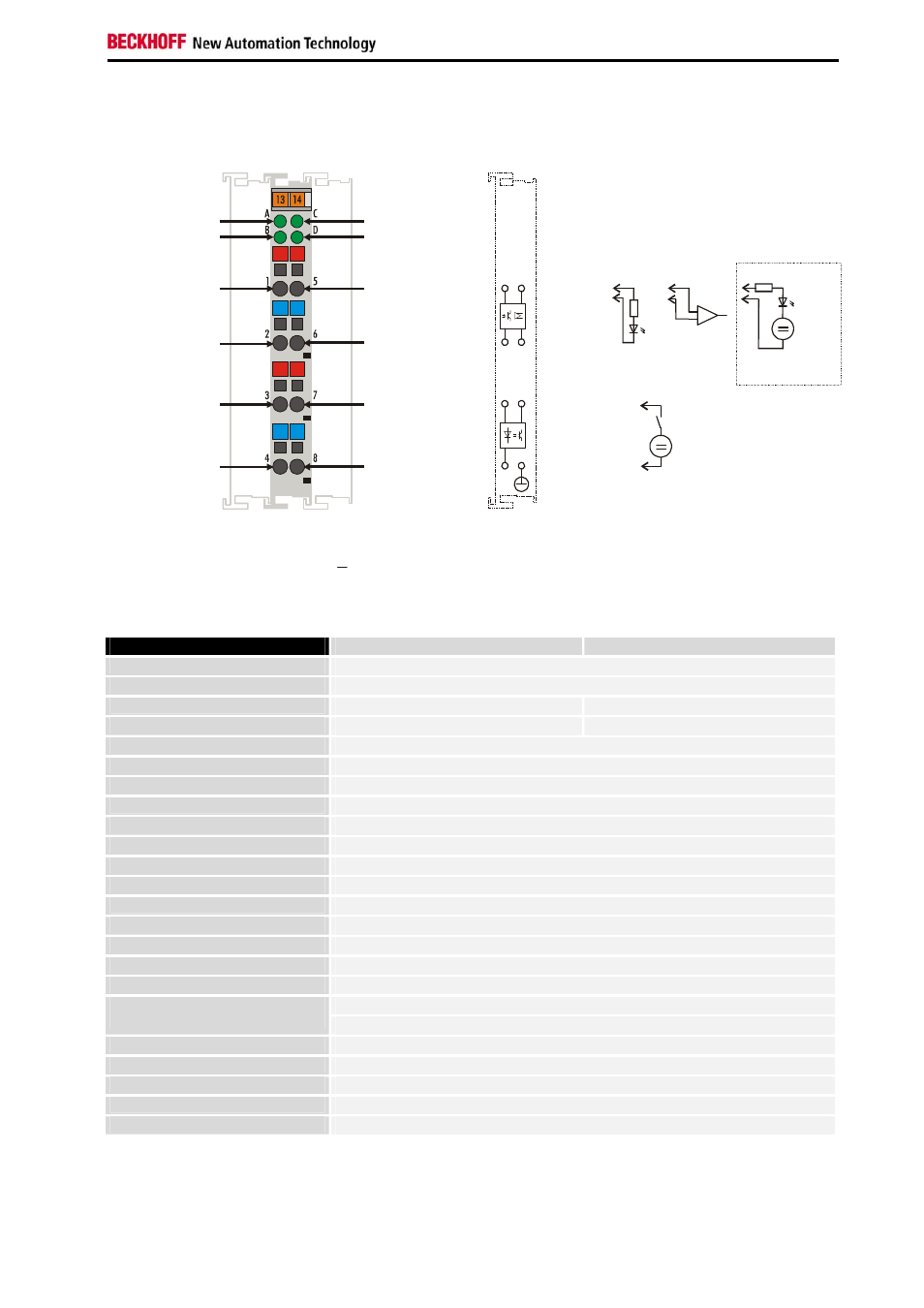

Produktübersicht
KL2521 3
Produktübersicht
+A +A
+B
+/- 5V
RS485
5…24V
A Signal - LED
B Signal - LED
- A
T Signal - LED
Kontaktbelegung
Default Mode Active Mode
Z Signal - LED
- B
+Z
Shield
+B
- A
- B
GND T,Z GND Z,T Shield
+T +T +Z
5…24V
+
Draufsicht Anschlusstechnik
Technische Daten
Technische Daten KL2521-0000 KL2521-0024
Anzahl der Ausgänge 1 Kanal, 2 Differenzausgänge (A, B)
Lastart* ohmsch, Optokoppler, Differenzeingänge
Nennlastspannung* 5 V
DC
intern 5 V ... 24 V
DC
extern
Ausgangsstrom max. 0,05 A, RS485-Spezifikation max. 0,5 A
Grundfrequenz 100 Hz ... 500 kHz, 50 kHz default
Tastverhältnis 50%
Auflösung 16 Bit über ein Wort im Feldbus, 24 Bit insgesamt nutzbar
Rampenberechung 2 ms / Step
Zykluszeit Ausgabe 1 ms (K-Bus Synchron)
Totzeit 0,6 ms nach K-Bus-Zyklus
Anzahl der Eingänge 2 (+T, +Z)
Eingangsstrom 2,3 bis 2,8 mA bei 5 V bis 30 V
Potentialtrennung 500 V
eff
(K-Bus / Feldspannung Output / Input)
Stromaufnahme vom K-Bus typ. 50 mA, max. 120 mA (lastabhängig)
Eingangsprozessabbild 24 Bit (16 Bit Eingangsdaten, 8 Bit Status)
Ausgangsprozessabbild 24 Bit (16 Bit Ausgangsdaten, 8 Bit Control)
Gewicht ca. 50 g
0°C ... +55°C (im Betrieb) zulässige
Umgebungstemperatur
-25°C ... +85°C (bei Lagerung)
zulässige relative Feuchte 95% ohne Betauung
Vibrations- /Schockfestigkeit gemäß EN 60068-2-6 / EN 60068-2-27, EN 60068-2-29
EMV-Festigkeit / Aussendung gemäß EN 61000-6-2 / EN 61000-6-4
Einbaulage beliebig
Schutzart IP20
*) abhängig von der Hardware-Version der Klemme, siehe Kapitel Anschluss
